4.5. プロセス内の変数¶
4.5.1. Data Objects(データオブジェクト)¶
プロパティー・ビュー中にあるData Objectsタブでは、プロセス定義中で使用可能な変数を定義する事ができます。指定された変数情報はプロセス定義実行時に、指定した変数名に対して入力した値が指定されるようになります。
4.5.1.1. データオブジェクトの設定¶
- BPM Diagram Editorの空白部分をクリックして、Properties・ビューを表示します。
- 画面下部のProperties・ビューにあるData Objectsタブを選択します。
4.5.1.1.1. ダイアログを用いた変数定義の作成¶
Newボタンをクリックします。

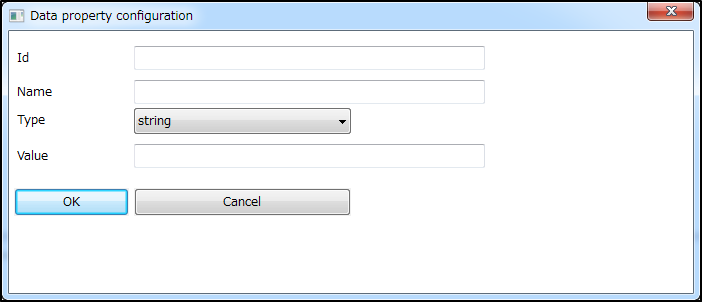

表示された画面で各項目の入力を行います。
| 項目名 | 説明 |
|---|---|
| Id | 変数を一意に特定するためのIDを定義します。
必須項目です。
|
| Name(名前) | 変数名を定義します。
必須項目です
|
| Type(型) | 変数の型を選択します。
選択可能な型の種類は、string、boolean、datetime、double、int、longの6種類です。
|
| Value(値) | 変数の値を入力します。 |

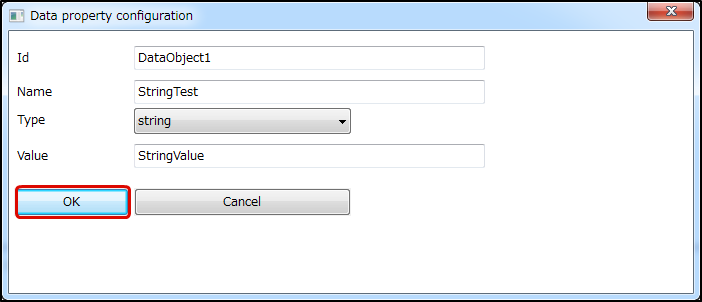

- ここでは下記の設定で変数を作成します。
| 項目名 | 入力内容 |
|---|---|
| Id | DataObject1 |
| Name | StringTest |
| Type | string |
| Value | StringValue |
入力を終えたらOKをクリックします。

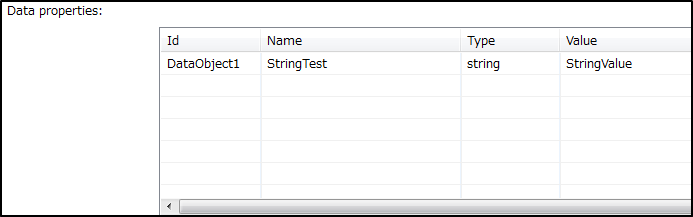

これで変数が定義されました。
