4.4. シグナル¶

4.4.1.1. シグナル中間イベントにとまっているプロセスインスタンスを進める¶

図：シグナル中間イベント

コラム

シグナル中間イベントの設定の詳細は「IM-BPM Designer 操作ガイド」 - 「シグナル中間イベント」を確認してください。

メソッド	POST
URI	%ベースURL%/runtime/signals
BODY	{‘signalName’ : ‘%参照シグナル%’, ‘async’ : false, ‘variables’ : [{‘name’ : ‘%変数名%’, ‘type’ : ‘%変数タイプ%’, ‘variableScope’ : ‘%変数スコープ%’, ‘value’ : ‘%値%’}, ...]}

RuntimeService runtimeService = ProcessEngineFactory.getInstance().getProcessEngine().getRuntimeService();

runtimeService.signalEventReceived("%参照シグナル%");

// 変数を設定する場合
runtimeService.signalEventReceived("%参照シグナル%", %変数Map%);

// 非同期でシグナルを送信する場合
runtimeService.signalEventReceivedAsync("%参照シグナル%");

メソッド	PUT
URI	%ベースURL%/runtime/executions/{executionId}
BODY	{‘action’ : ‘signalEventReceived’, ‘signalName’ : ‘%参照シグナル%’, ‘variables’ : [{‘name’ : ‘%変数名%’, ‘type’ : ‘%変数タイプ%’, ‘variableScope’ : ‘%変数スコープ%’, ‘value’ : ‘%値%’}, ...]}

メソッド	PUT
URI	%ベースURL%/runtime/executions/{executionId}
BODY	{‘action’ : ‘signal’, ‘variables’ : [{‘name’ : ‘%変数名%’, ‘type’ : ‘%変数タイプ%’, ‘variableScope’ : ‘%変数スコープ%’, ‘value’ : ‘%値%’}, ...]}

RuntimeService runtimeService = ProcessEngineFactory.getInstance().getProcessEngine().getRuntimeService();

runtimeService.signalEventReceived("%参照シグナル%", "%エグゼキューションID%");

// 変数を設定する場合
runtimeService.signalEventReceived("%参照シグナル%", "%エグゼキューションID%", %変数Map%);

// 参照シグナルを指定しない場合
runtimeService.signal("%エグゼキューションID%");

4.4.1.2. シグナル境界イベントを発火させるためにブロードキャストする¶

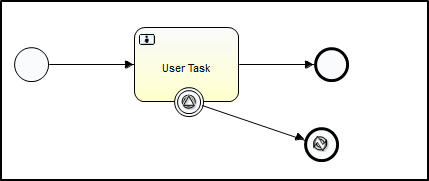

図：シグナル境界イベント

コラム

シグナル境界イベントの設定の詳細は「IM-BPM Designer 操作ガイド」 - 「シグナル境界イベント」を確認してください。

4.4.1.3. レシーブタスクに送信する¶

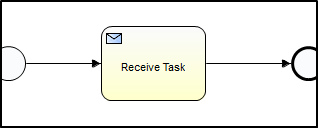

図：レシーブタスク

コラム

レシーブタスクの設定の詳細は「IM-BPM Designer 操作ガイド」 - 「レシーブタスク」を確認してください。
