8.3. IM-BIS と連携したフローを作成する

先の手順で作成したExcelのルール定義ファイルを IM-BIS と連携するためのフローの作成を進めていきましょう。

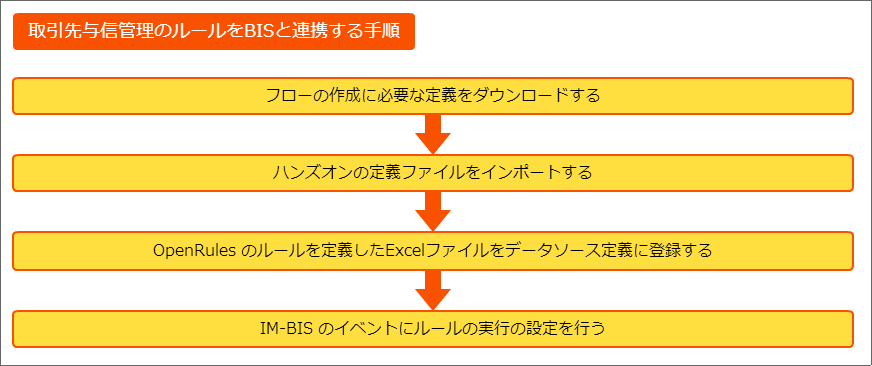

OpenRules と IM-BIS を連携するための手順

この手順では、作成したExcelのルール定義ファイルをデータソース定義に登録し、 IM-BIS の画面アイテムのイベントに設定するまでの手順を確認していきます。
../../_images/procedure6.png

フローの作成に必要な定義をダウンロードする

ハンズオンで作成するフローのベースとなる各種定義ファイルをインポートします。
最初に下記のリンクからファイルをダウンロードしてください。
「 IM-Workflow 定義」のみダウンロード後に解凍してください。

ハンズオンの定義ファイルをインポートする

先の手順でダウンロードしたファイルを「各種定義ファイルのインポートの手順」に従ってインポートしてください。

OpenRules のルールを定義したExcelファイルをデータソース定義に登録する

IM-BIS と連携するために、 OpenRules のルールを定義したExcelファイルをデータソース定義に登録していきましょう。

データソース定義の基本情報を登録する

データソース定義の基本情報を登録しましょう。

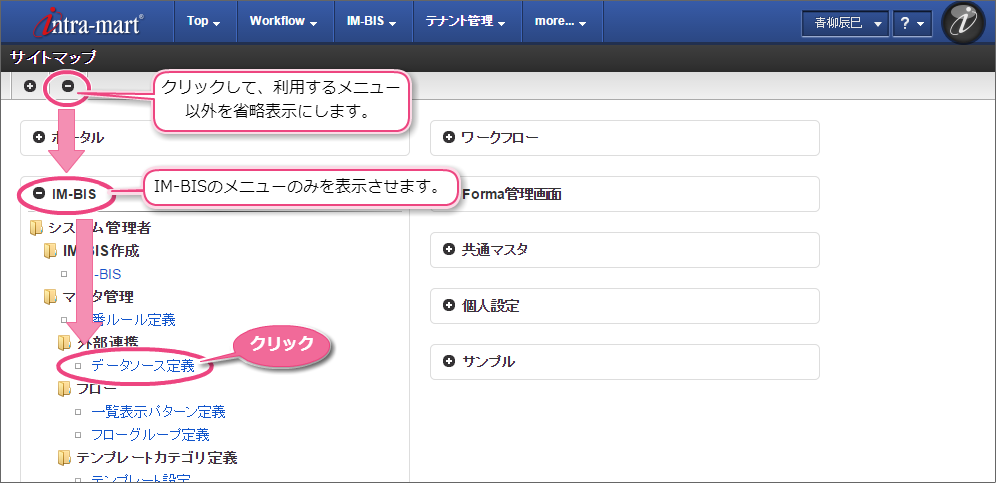

  1. サイトマップの「 IM-BIS 」から「データソース定義」をクリックします。
    ../../_images/datasource_18.png

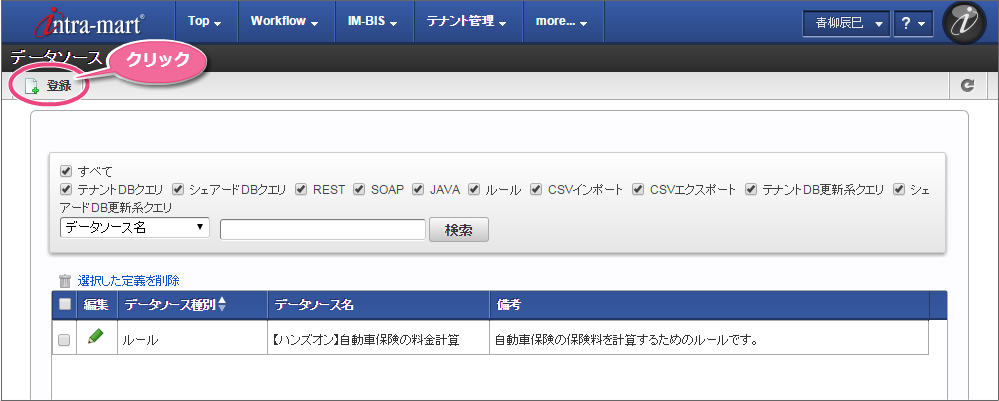

  2. 「登録」をクリックします。
    ../../_images/datasource_23.png

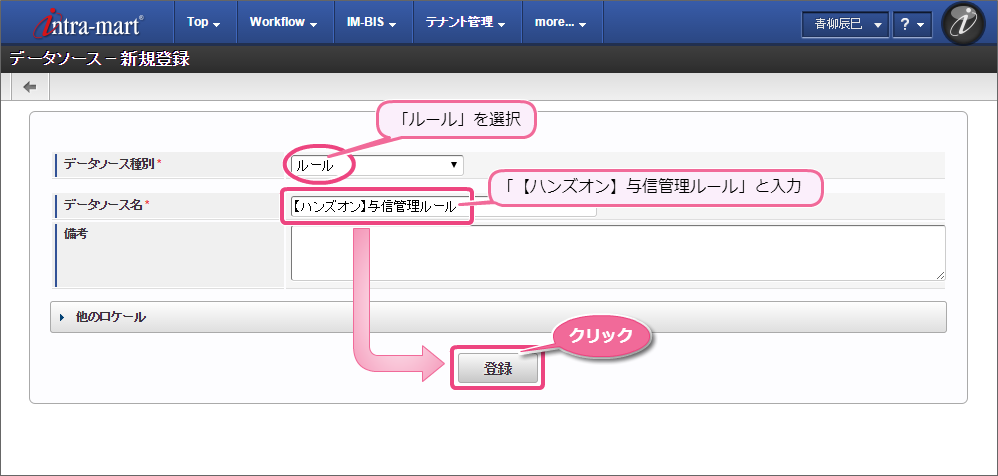

  3. 「データソース種別」を「ルール」にし、データソース名に「【ハンズオン】与信管理ルール」と入力します。
    入力が完了したら、「登録」をクリックします。
    ../../_images/datasource_33.png

OpenRules の詳細情報を登録する

データソース定義に OpenRules のファイルやパラメータを設定しましょう。

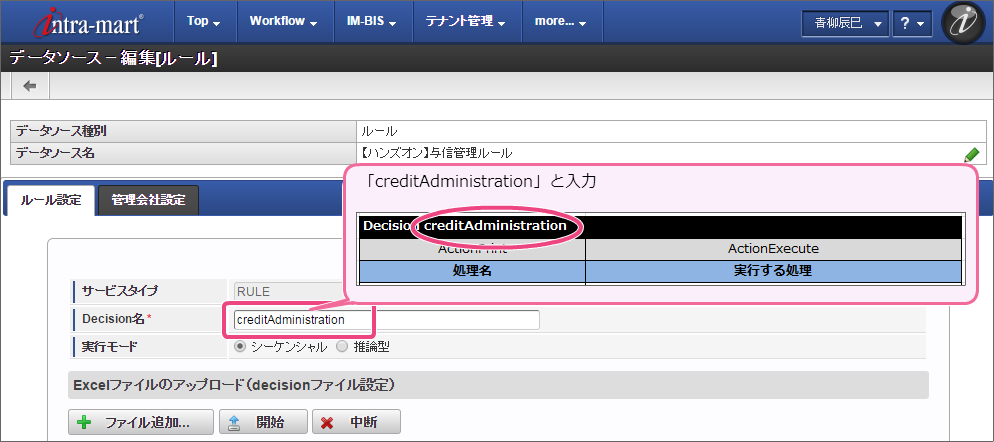

  1. 「Decision名」には、Excelファイルの Decision の名前「creditAdministration」を入力します。
    ../../_images/datasource_43.png

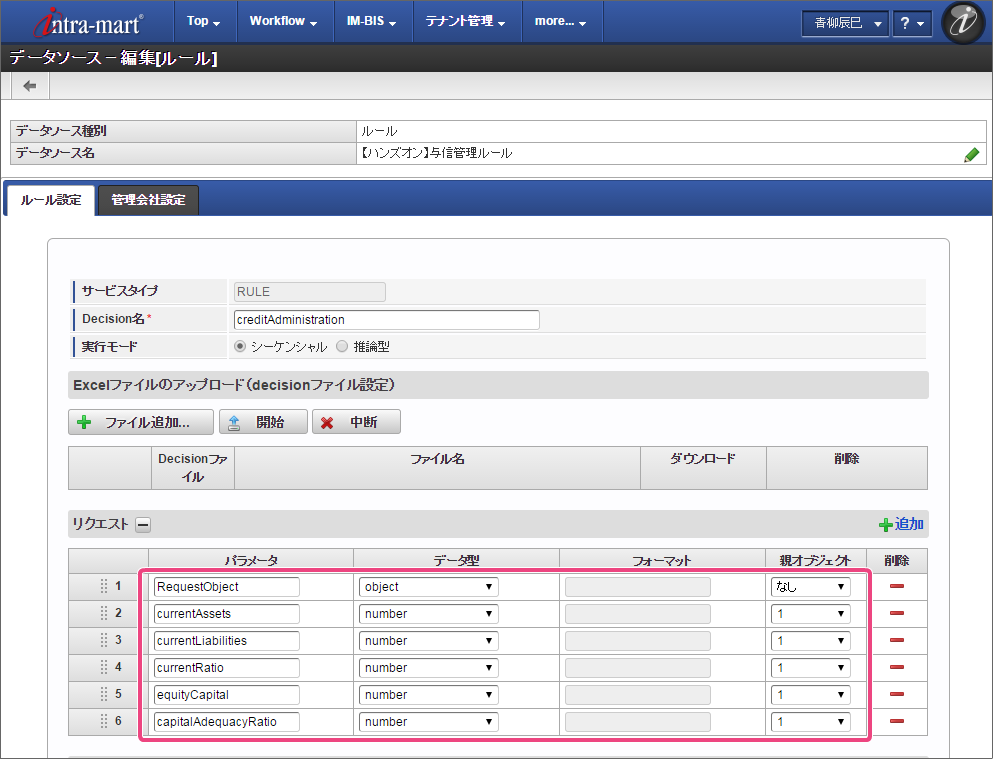

  2. 「リクエスト」には、 Glossary で定義した「RequestObject」のオブジェクトと項目（物理名）を登録します。
    入力欄を追加し、以下のように設定します。
    ../../_images/datasource_53.png

    フィールド

    データ型

    親オブジェクト

    RequestObject

    object

    なし

    currentAssets

    number

    1

    currentLiabilities

    number

    1

    currentRatio

    number

    1

    equityCapital

    number

    1

    capitalAdequacyRatio

    number

    1

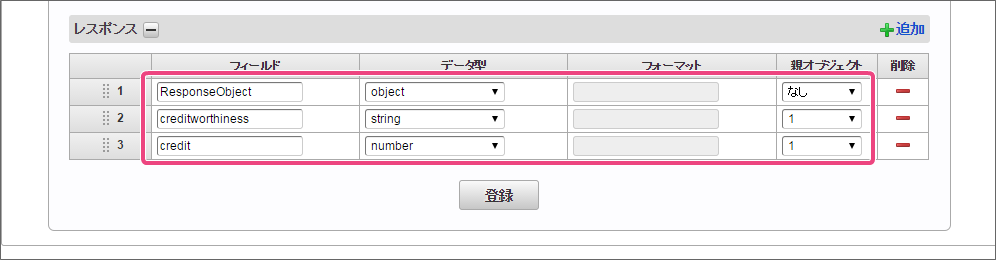

  3. 同様に「レスポンス」には、「ResponseObject」のオブジェクトと項目（物理名）を登録します。
    入力欄を追加し、以下のように設定します。

    フィールド

    データ型

    親オブジェクト

    ResponseObject

    object

    なし

    creditworthiness

    string

    1

    credit

    number

    1
    ../../_images/datasource_63.png

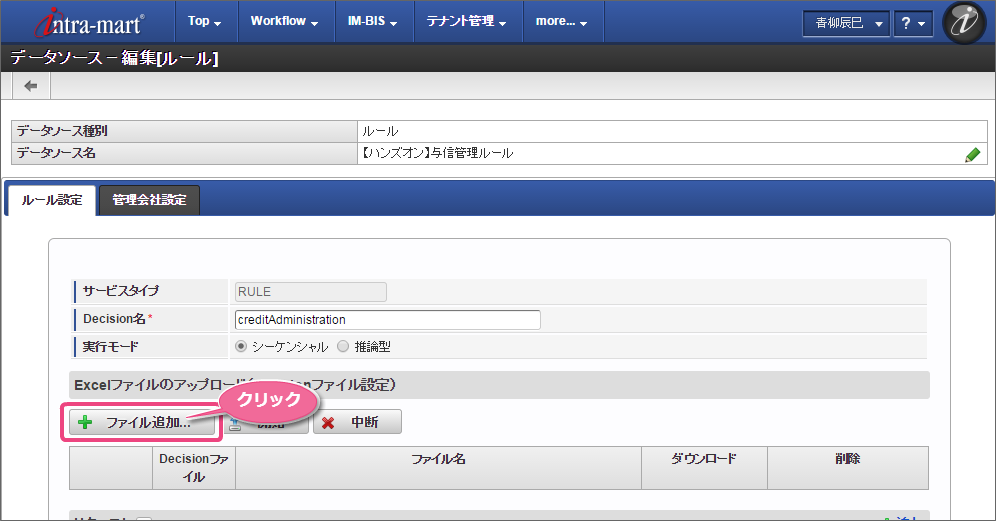

  4. 作成したExcelのルール定義ファイルを「ファイルを追加」をクリックして追加します。
    ../../_images/datasource_72.png

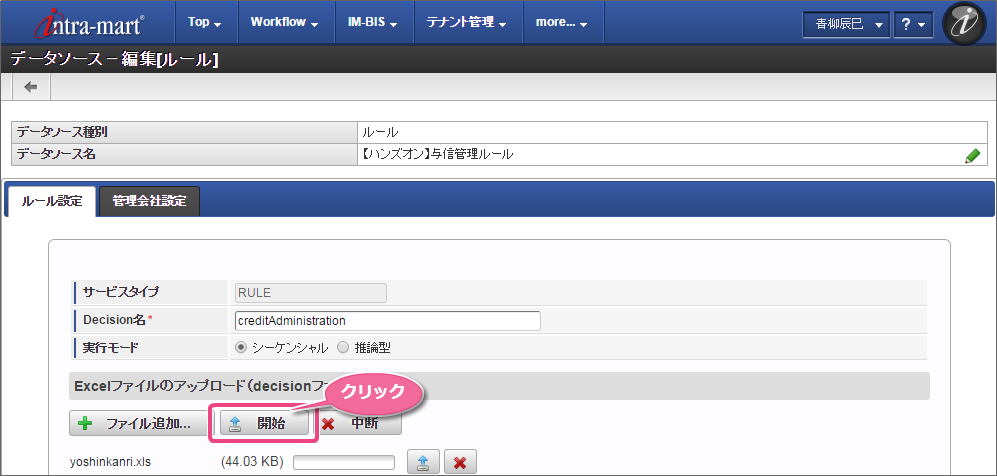

  5. 追加したファイル名が表示されたら「開始」をクリックしてアップロードを実行します。
    ../../_images/datasource_82.png

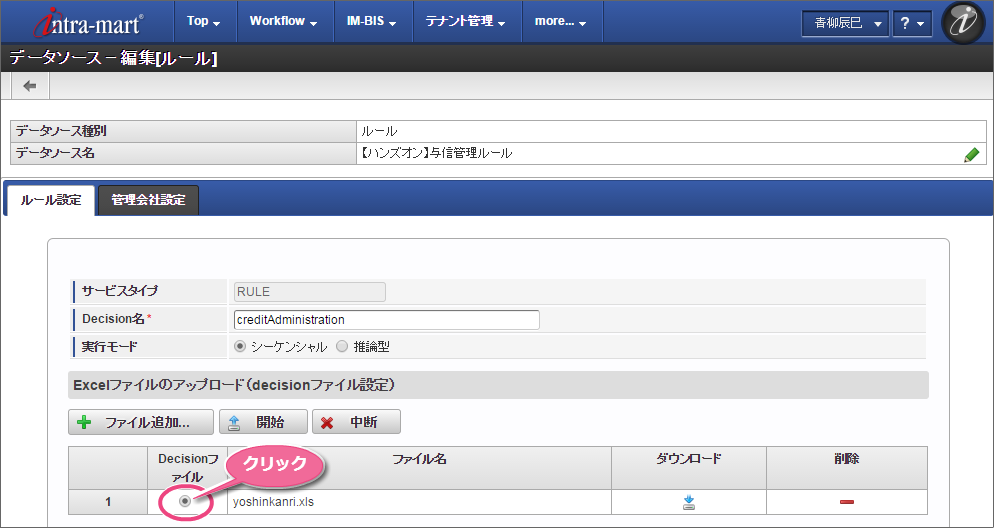

  6. 「Decisionファイル」をクリックします。
    ../../_images/datasource_92.png
  7. 最後に「登録」をクリックして、データソース定義を登録します。
    ../../_images/datasource_102.png
  8. これで OpenRules のルールを定義したExcelファイルをデータソース定義として登録することができました。

IM-BIS のイベントにルールの実行の設定を行う

更新したデータソース定義を利用して、 IM-BIS の画面にルールの実行のアクションを設定しましょう。

フォーム（画面）の編集を開始する

画面の設定を開始するために、フォーム（画面）の編集画面を表示しましょう。

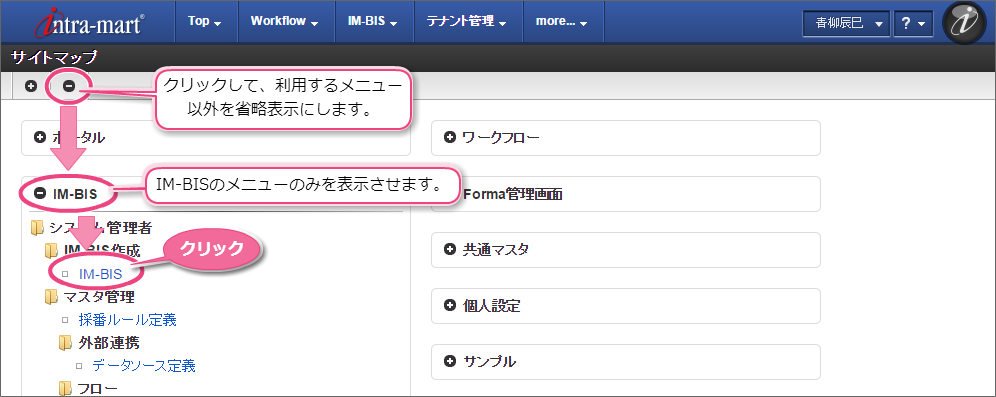

  1. サイトマップの「 IM-BIS 」をクリックします。
    ../../_images/edit_form_12.png

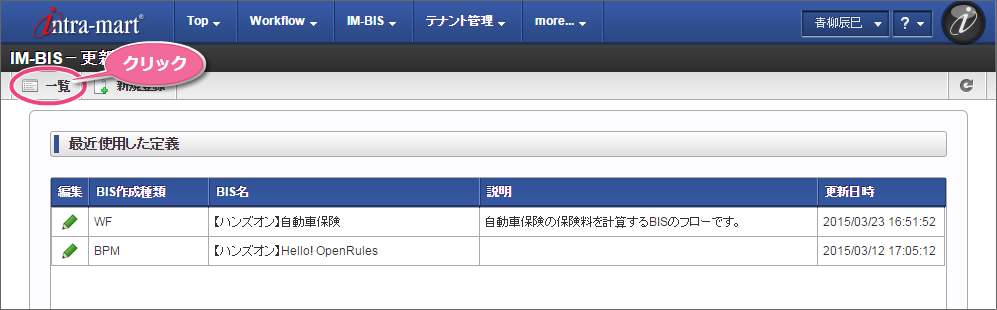

  2. 「一覧」をクリックします。
    ../../_images/edit_form_22.png

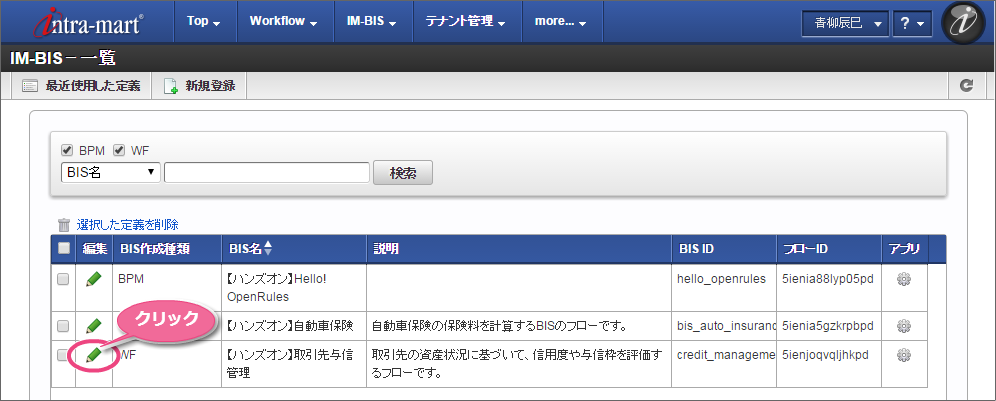

  3. インポートしたフローの「【ハンズオン】取引先与信管理」の image_common_4 をクリックします。
    ../../_images/edit_form_32.png

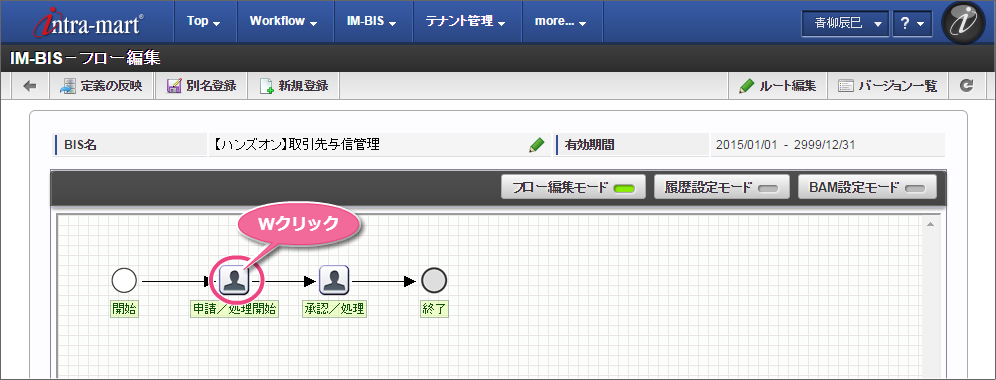

  4. 「申請／処理開始」をダブルクリックして、フォーム編集画面（フォーム・デザイナ）を表示します。
    ../../_images/edit_form_42.png

画面のアクションイベントにルールの実行を設定する

フォーム（画面）の編集画面で、画面アイテムにルールを実行するイベントを設定しましょう。

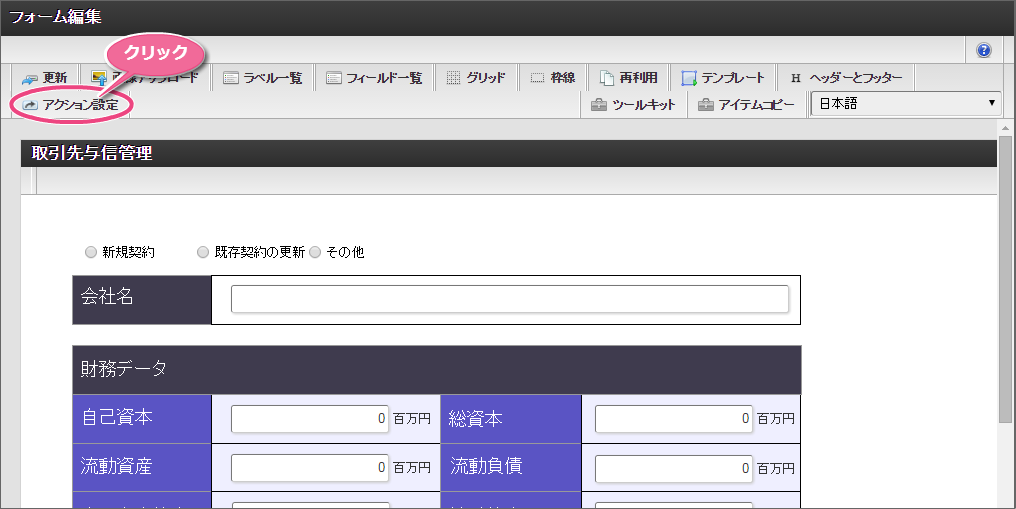

  1. フォーム編集画面を表示したら「アクション設定」をクリックします。
    ../../_images/data_mapper_112.png

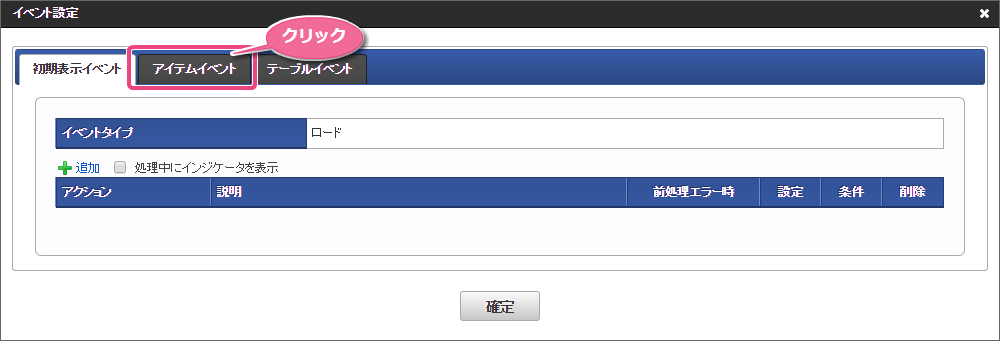

  2. 「アイテムイベント」をクリックして、表示するタブを切り替えます。
    ../../_images/data_mapper_210.png

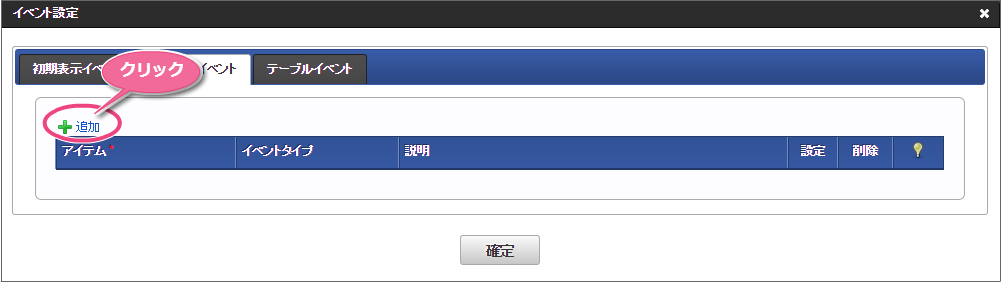

  3. 「 image_common_2 」をクリックします。
    ../../_images/data_mapper_32.png

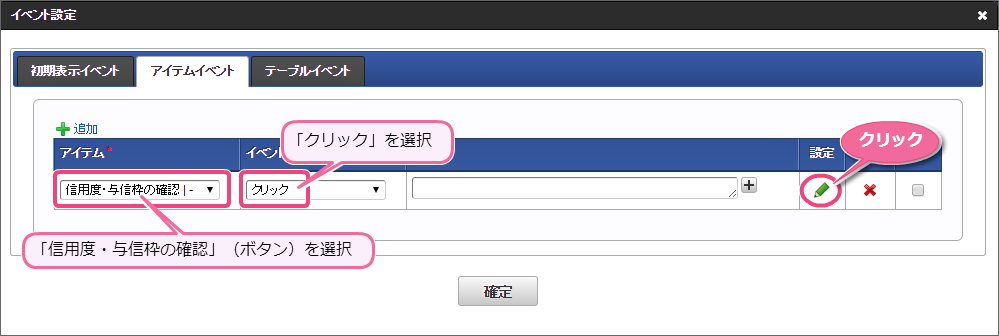

  4. アイテムとイベントタイプを以下のように変更し、「 image_common_4 」をクリックします。

    • アイテム

      信用度・与信枠の確認 | - （ボタン（イベント））

    • イベントタイプ

      クリック
    ../../_images/data_mapper_42.png

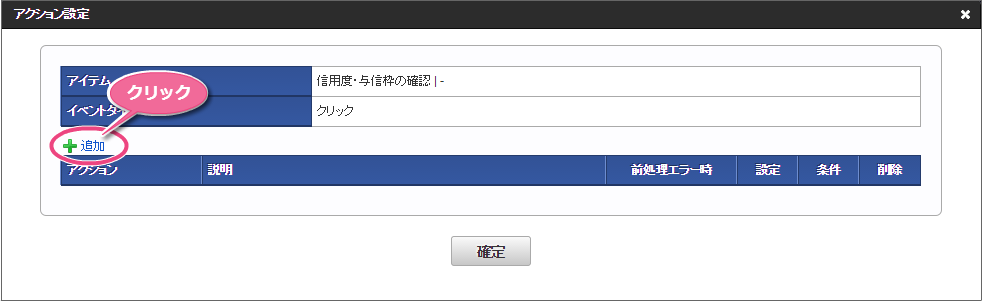

  5. 「 image_common_2 」をクリックします。
    ../../_images/data_mapper_52.png

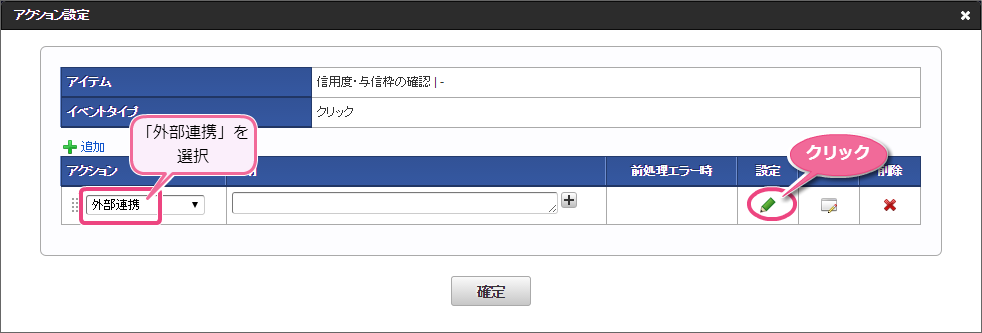

  6. 「アクション」を「外部連携」にし、「 image_common_4 」をクリックします。
    ../../_images/data_mapper_62.png

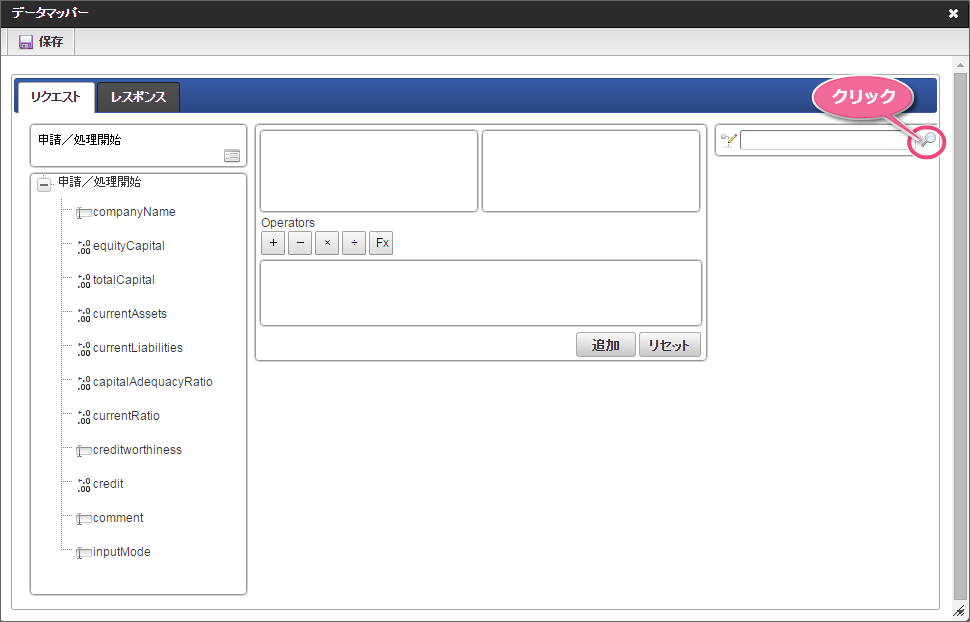

  7. 「データマッパー」で右上の image_common_1 をクリックします。
    ../../_images/data_mapper_72.png

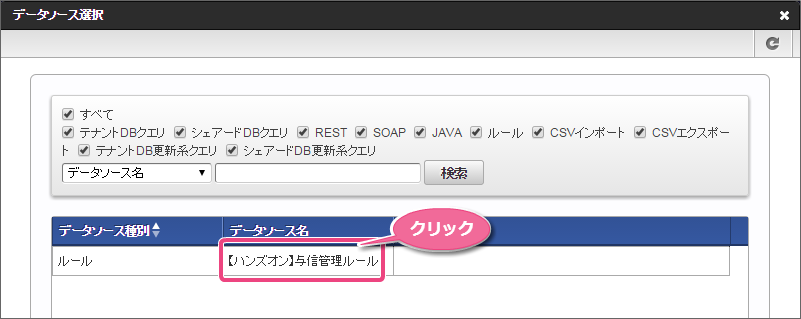

  8. 登録したデータソース定義「【ハンズオン】与信管理ルール」をクリックします。
    ../../_images/data_mapper_82.png

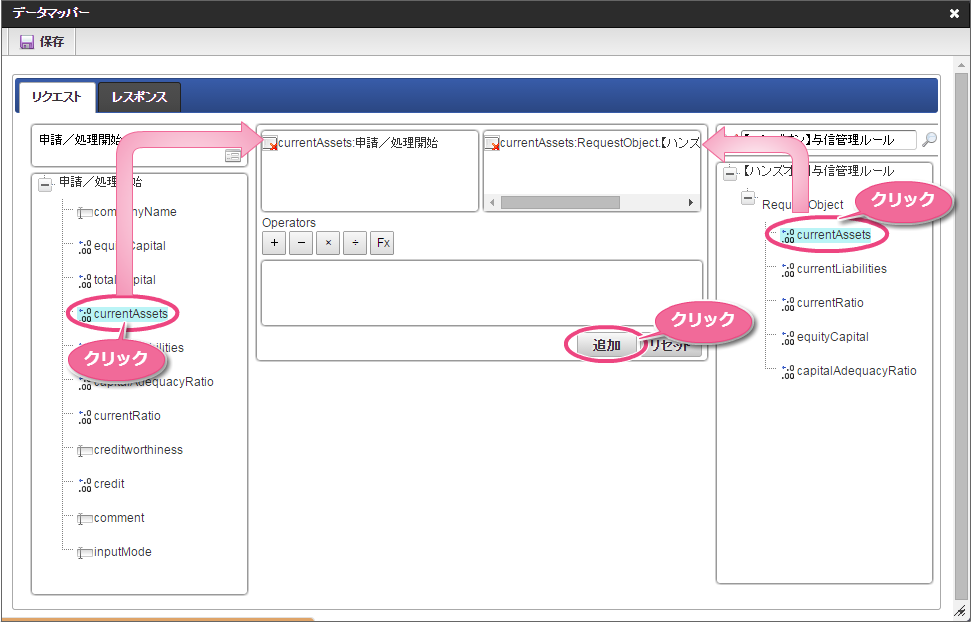

  9. 左の欄から「currentAssets」、右の欄から「currentAssets」を順にクリックし、最後に「追加」をクリックしてマッピングを追加します。
    ../../_images/data_mapper_92.png

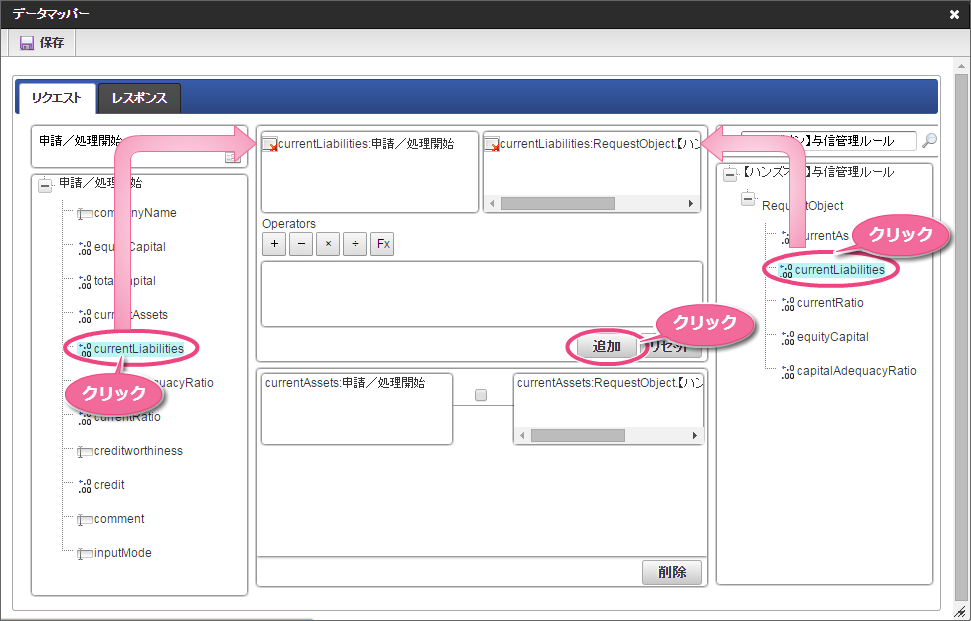

  10. 左の欄から「currentLiabilities」、右の欄から「currentLiabilities」を順にクリックし、最後に「追加」をクリックしてマッピングを追加します。
    ../../_images/data_mapper_102.png

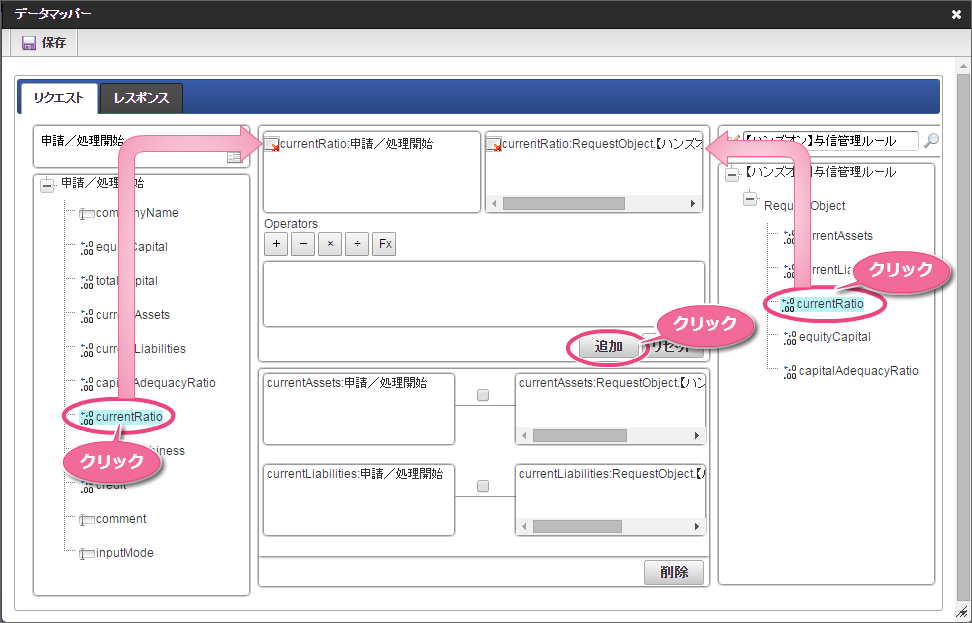

  11. 左の欄から「currentRatio」、右の欄から「currentRatio」を順にクリックし、最後に「追加」をクリックしてマッピングを追加します。
    ../../_images/data_mapper_113.png

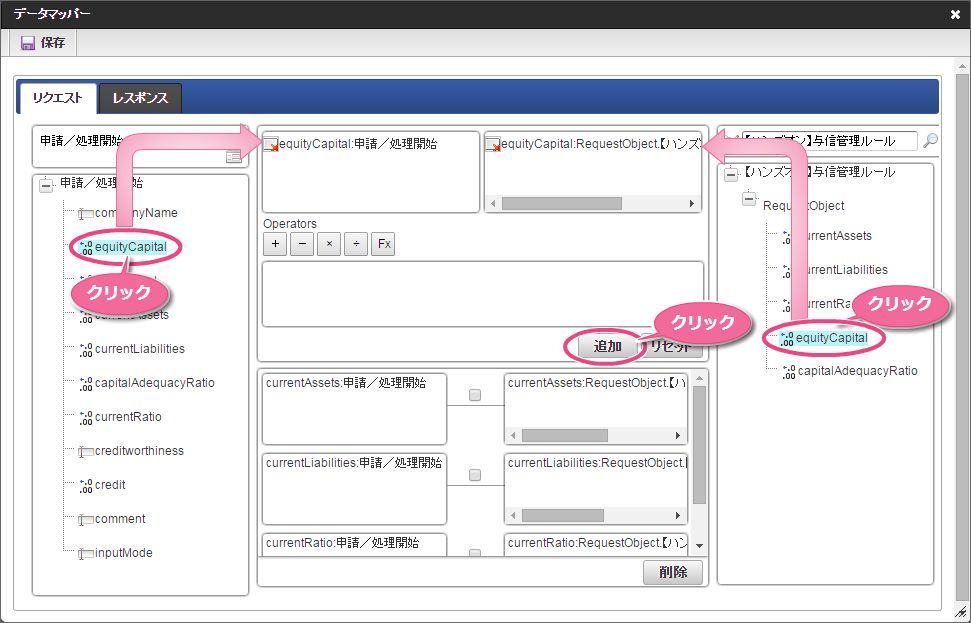

  12. 左の欄から「equityCapital」、右の欄から「equityCapital」を順にクリックし、最後に「追加」をクリックしてマッピングを追加します。
    ../../_images/data_mapper_122.png

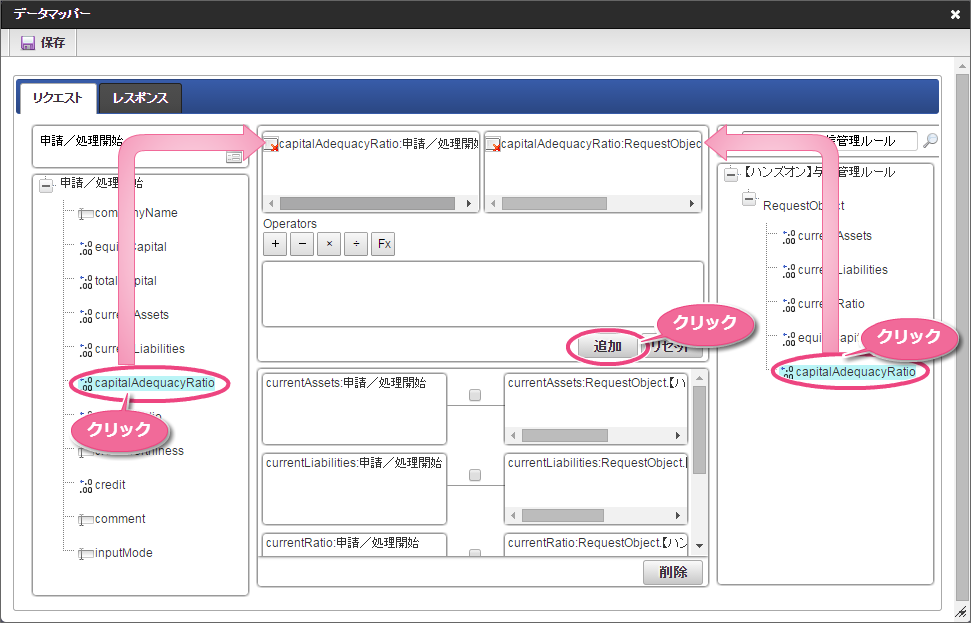

  13. 左の欄から「capitalAdequacyRatio」、右の欄から「capitalAdequacyRatio」を順にクリックし、最後に「追加」をクリックしてマッピングを追加します。
    ../../_images/data_mapper_132.png

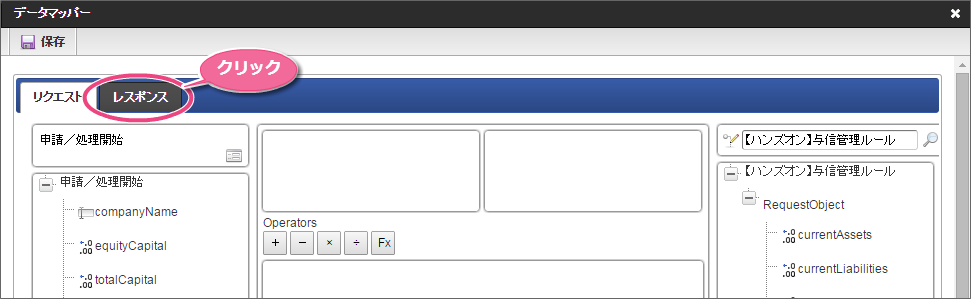

  14. 「レスポンス」をクリックしてタブを切り替えます。
    ../../_images/data_mapper_142.png

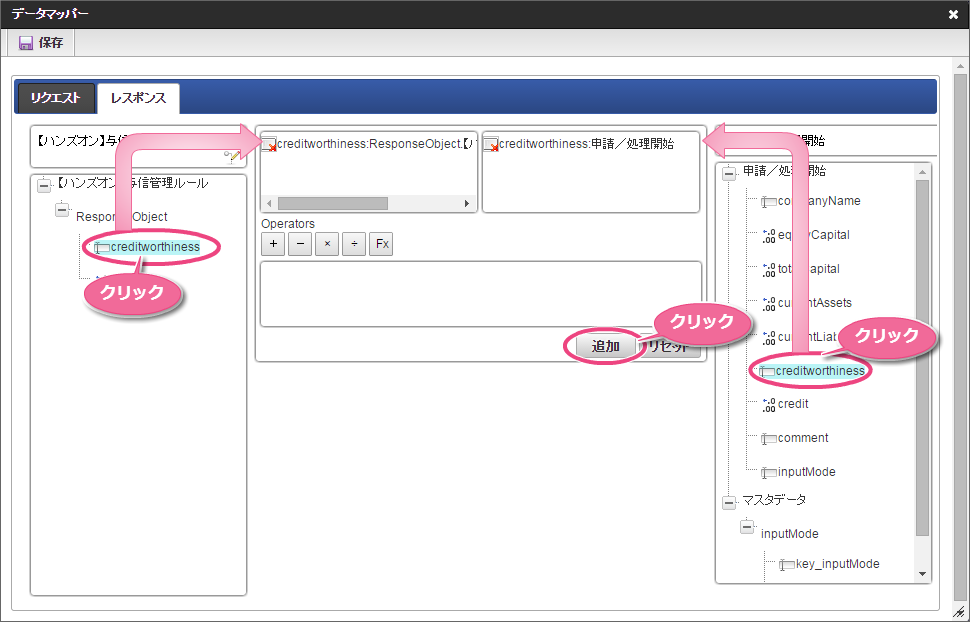

  15. 左の欄から「creditworthiness」、右の欄から「creditworthiness」を順にクリックし、最後に「追加」をクリックしてマッピングを追加します。
    ../../_images/data_mapper_152.png

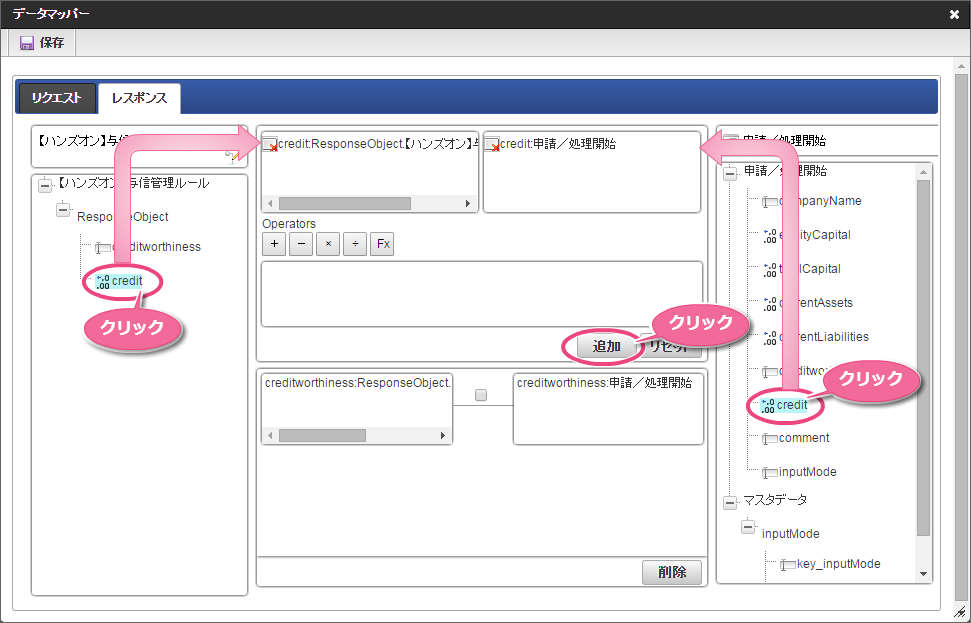

  16. 左の欄から「credit」、右の欄から「credit」を順にクリックし、最後に「追加」をクリックしてマッピングを追加します。
    ../../_images/data_mapper_162.png

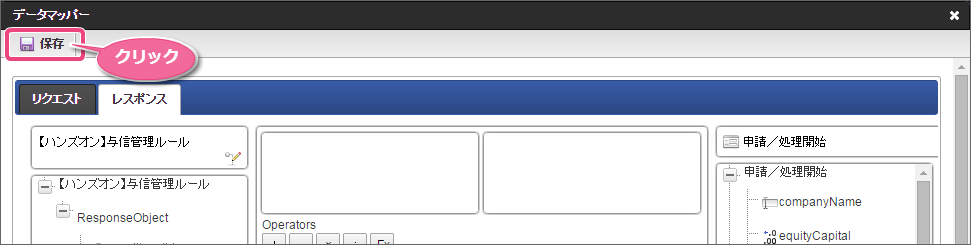

  17. 「保存」をクリックします。
    ../../_images/data_mapper_172.png

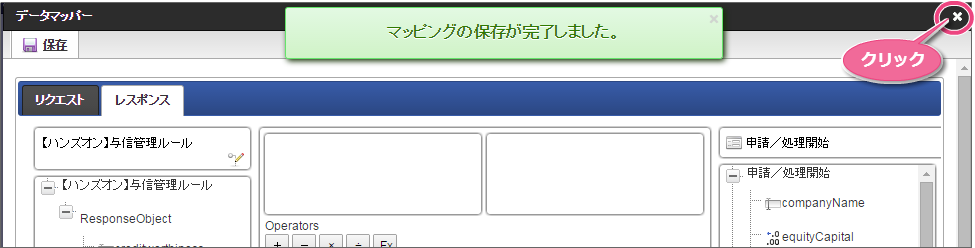

  18. 正常に保存できたら、「データマッパー」は右上の「 image_common_3 」をクリックして閉じます。
    ../../_images/data_mapper_182.png

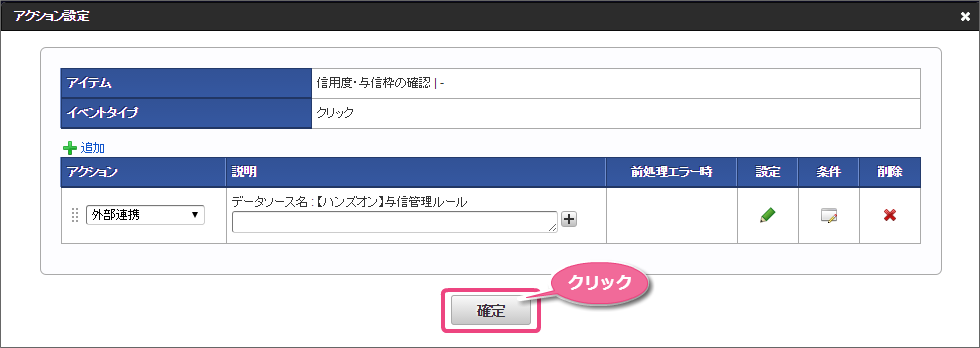

  19. アクション設定で「確定」をクリックします。
    ../../_images/data_mapper_192.png
  20. イベント設定で「確定」をクリックします。
    ../../_images/data_mapper_202.png

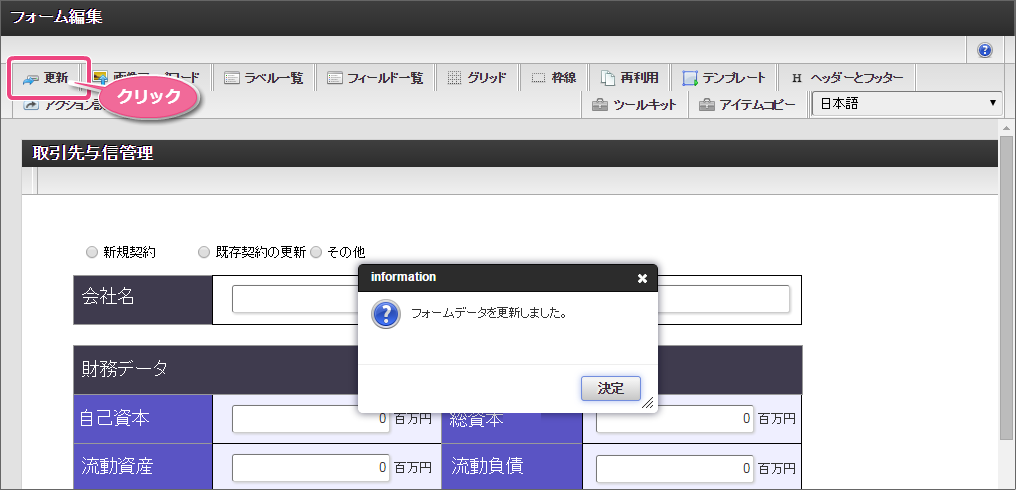

  21. 「更新」をクリックして、フォーム（画面）を保存します。
    フォームが正常に保存できたら右上の「 image_common_6 」でフォーム編集画面を閉じます。
    ../../_images/data_mapper_212.png

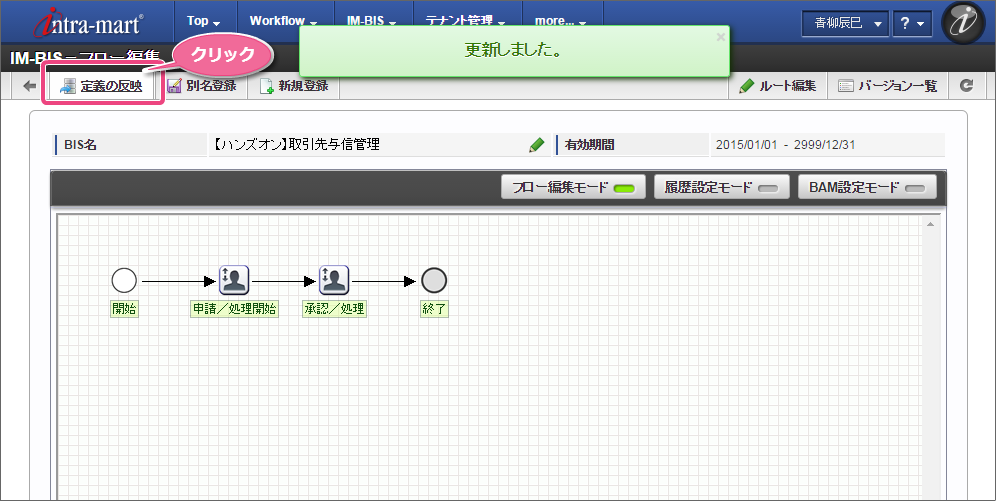

  22. 最後に「定義の反映」をクリックして、フローを実行できるようにします。
    ../../_images/data_mapper_222.png
  23. これで、必要な設定作業はすべて完了しましたので、実際にフローで申請・承認を行ってみましょう。
