6.1.3.1.1.1. 帳票レイアウトファイルの作成¶
クライアント版帳票デザインツール IODOC を使用し、PDFファイルの雛形を作成する作業です。
本項目では、未完成の帳票レイアウト作成用ファイルに識別子を設定後、帳票レイアウトファイルを作成します。
識別子とは、帳票レイアウトファイル上に、文字列や画像などのデータを埋め込むための項目です。
PDFファイル作成時、識別子とデータを紐づけることで、帳票レイアウトファイル上に設定した識別子にデータが埋め込まれます。
未完成の帳票レイアウト作成用ファイル< layout/somu_tatekae.dlf >で、識別子が未設定の項目は、次の通りです。
- ユーザーID
- 氏名
- 支払金額
- 支払先
コラム
クライアント版帳票デザインツール IODOC の詳しい使用方法については、「 クライアント版帳票デザインツール IODOC 」を参照してください。
6.1.3.1.1.1.1. 帳票レイアウト作成用ファイルを開く¶
クライアント版帳票デザインツール IOWebDOC をインストールしているPCに< layout/somu_tatekae.dlf >をコピーします。
コピーした< somu_tatekae.dlf >をダブルクリックします。

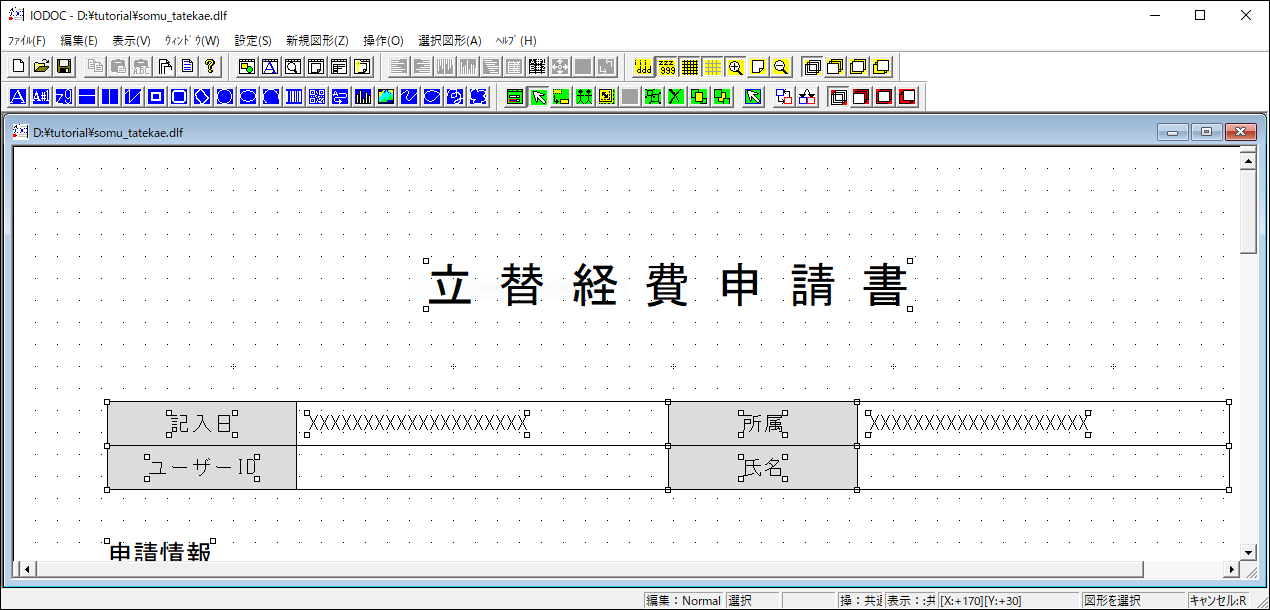

クライアント版帳票デザインツール IODOC が起動し、ファイルが開きます。
コラム
上記の手順以外に、次の手順でもファイルを開くことが可能です。
「スタート」-「 YSS IOWebDOC 」-「 IODOC 」を選択します。

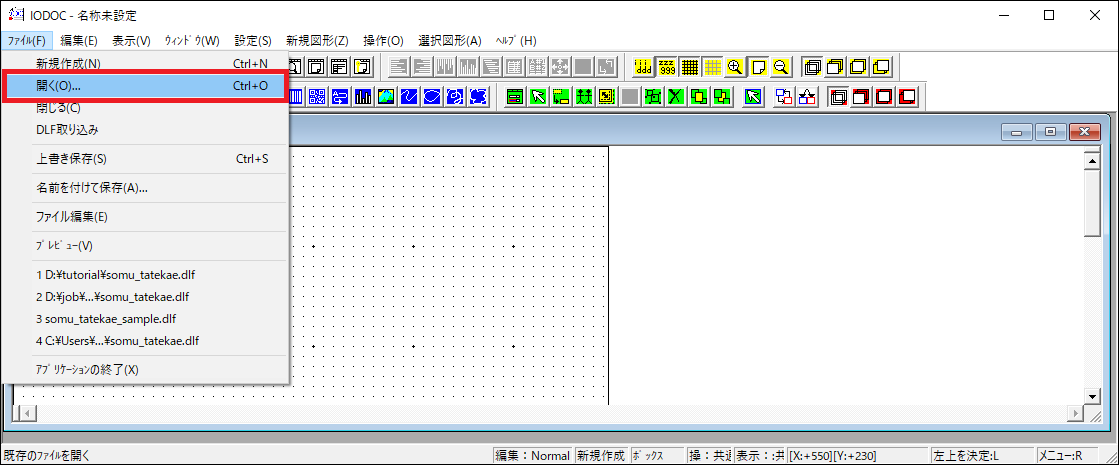

起動した クライアント版帳票デザインツール IODOC のメニューバーから「ファイル」-「開く」を選択し、< somu_tatekae.dlf >を選択します。
選択したファイルが開きます。
6.1.3.1.1.1.2. 識別子を追加する¶

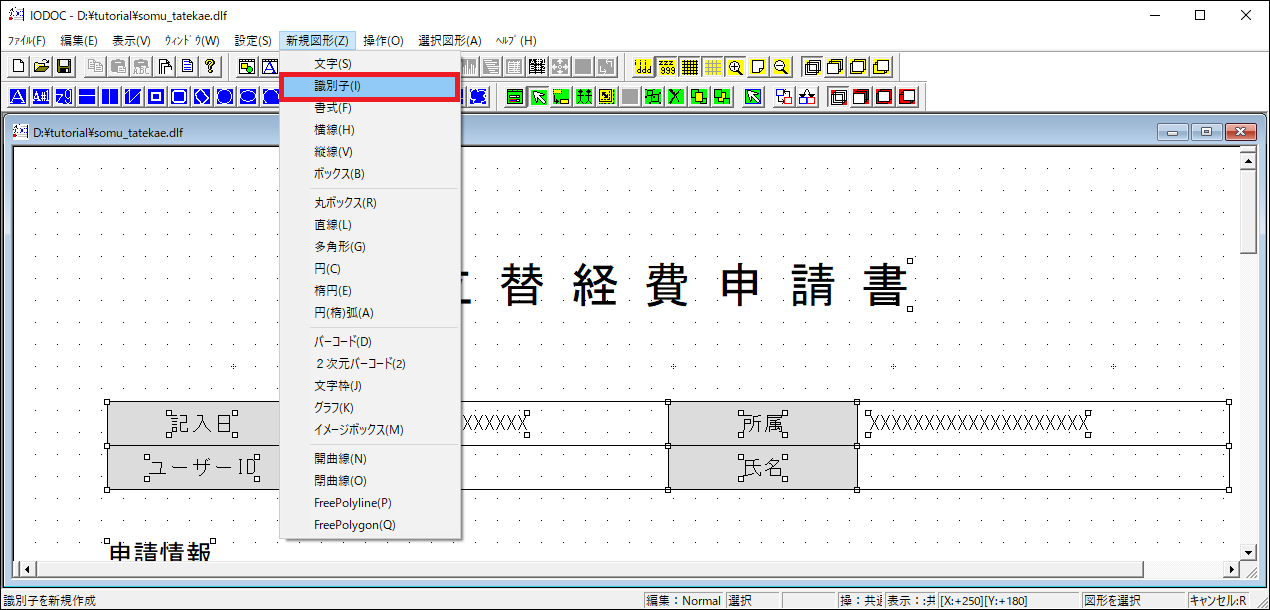

メニューバーから「新規図形」-「識別子」を選択します。

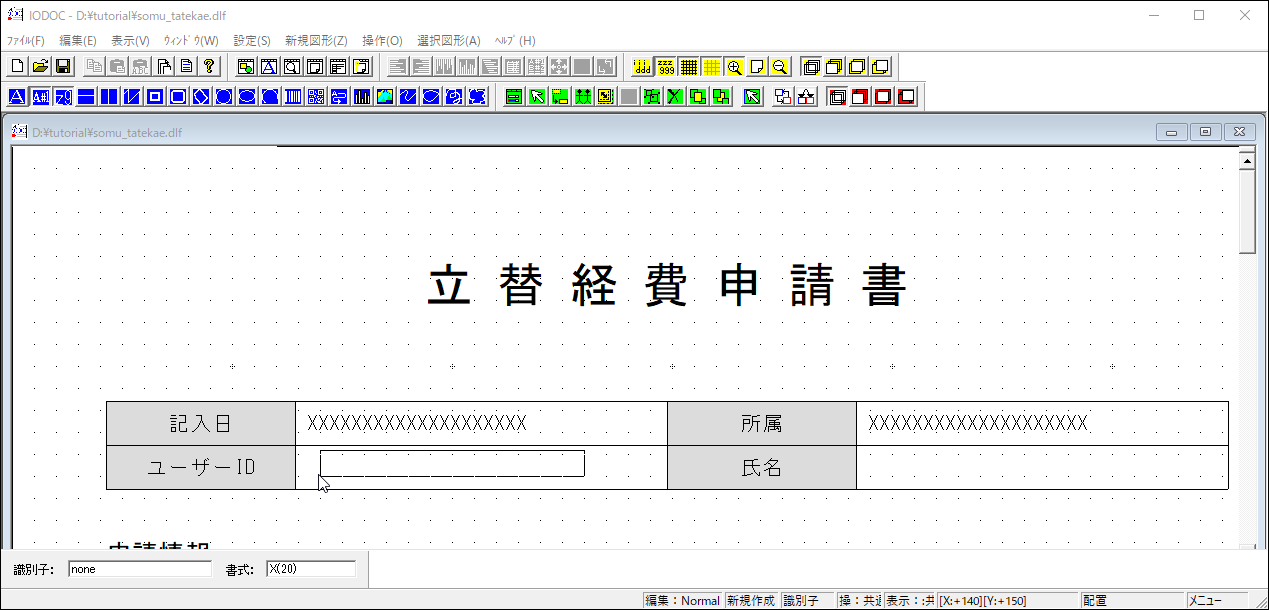

マウスカーソルに表示される四角いボックスを、レイアウト内の項目「ユーザーID」の横に合わせ、クリックします。

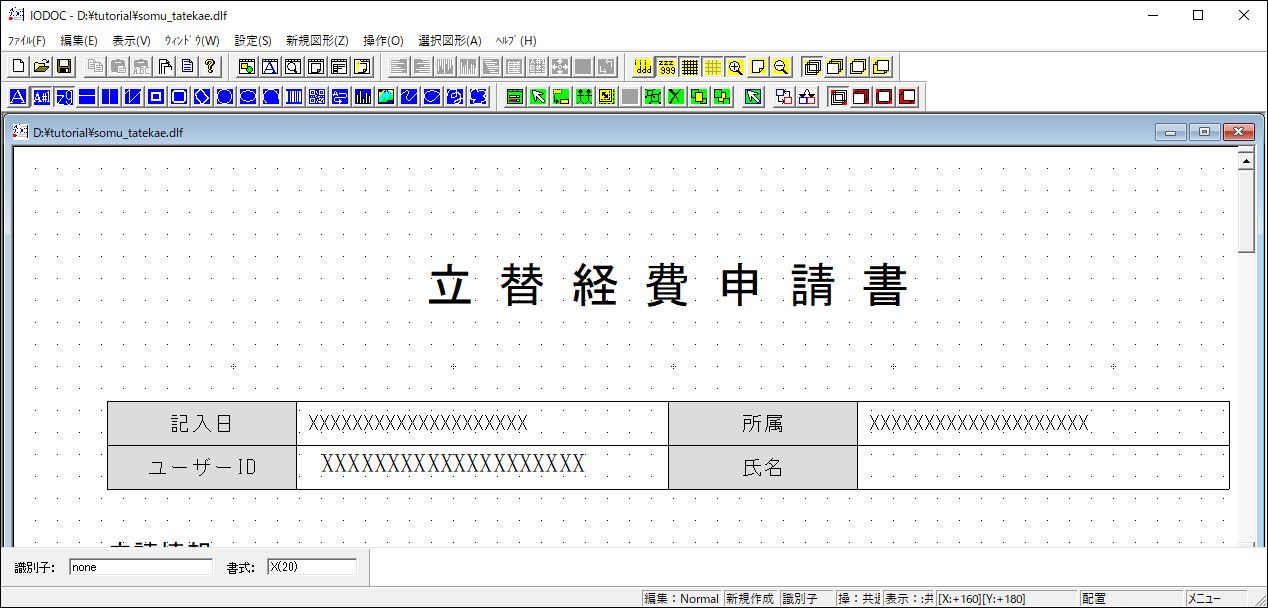

クリックした箇所に識別子が追加されます。
6.1.3.1.1.1.3. 識別子を編集する¶

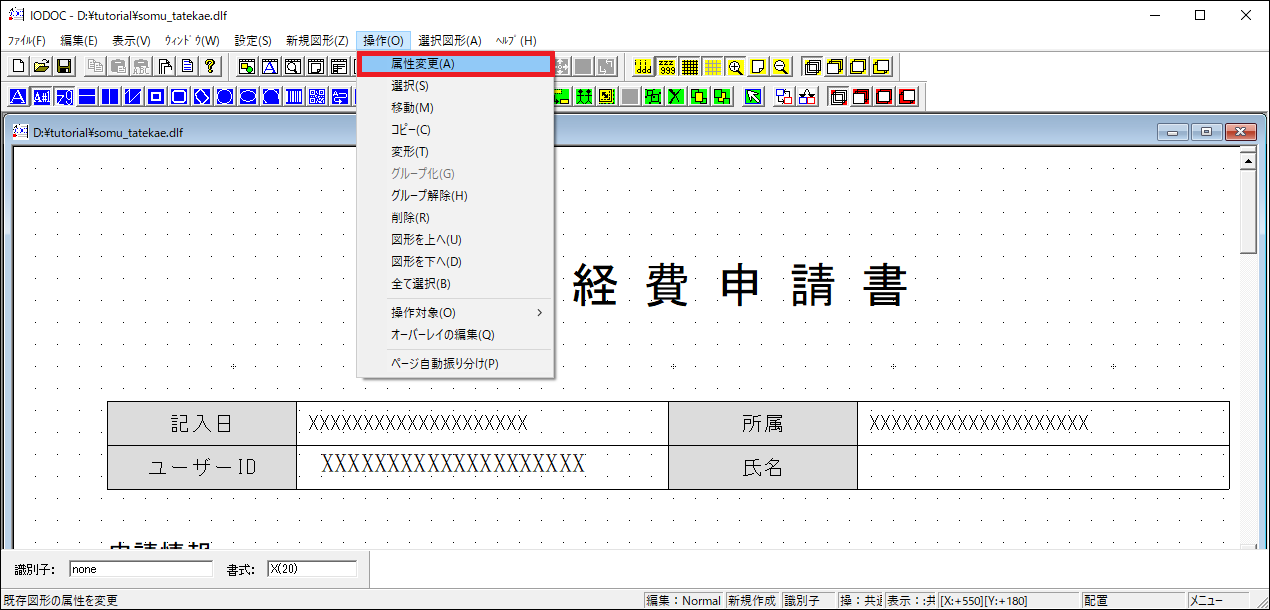

メニューバーから「操作」-「属性変更」を選択します。
追加した識別子をクリックします。

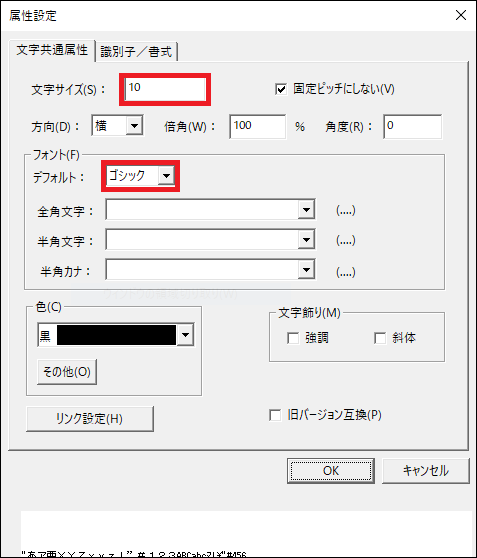

「属性設定」画面の「文字共通属性」タブを開き、次の値を設定します。
項目 値 文字サイズ 10 フォント - デフォルト ゴシック

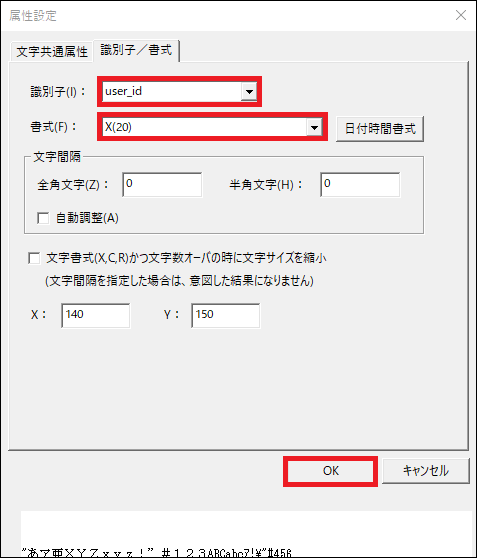

「識別子／書式」タブを開き、次の値を設定し、「OK」をクリックします。
項目 値 識別子 user_id 書式 X(20)

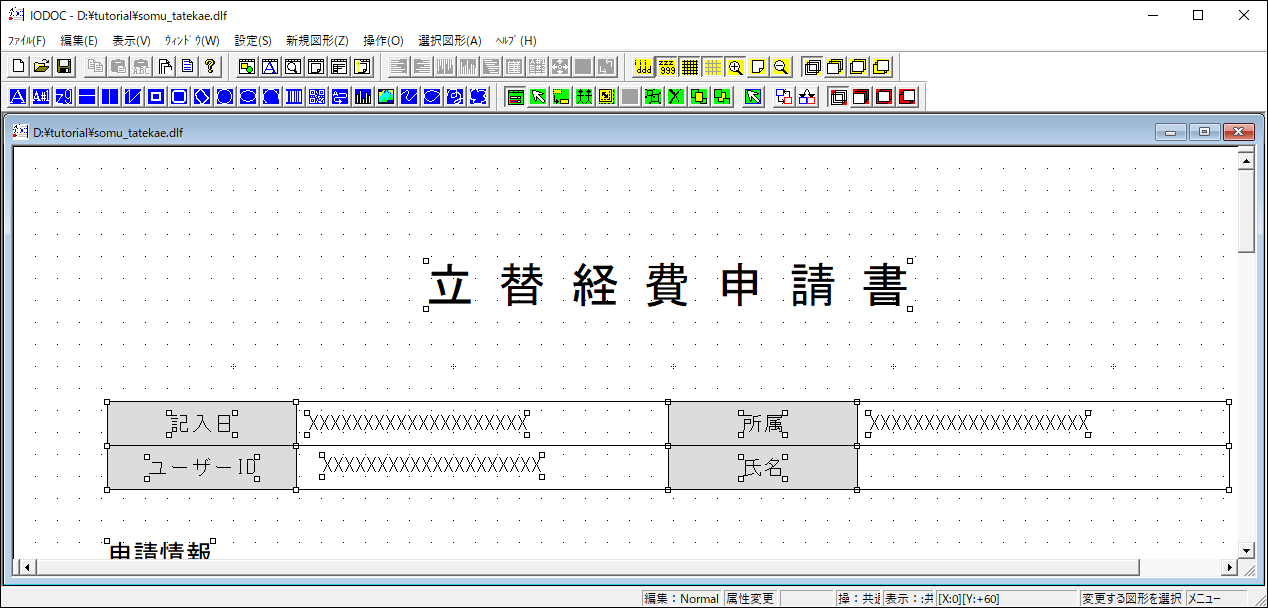

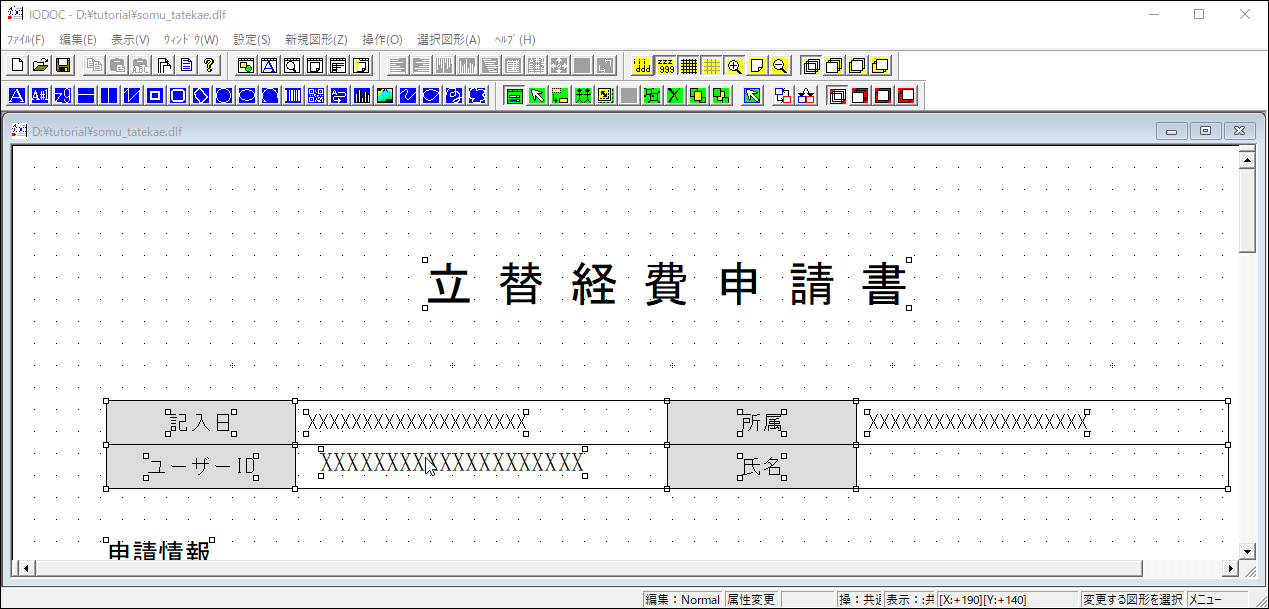

文字サイズ、および、フォントの設定が画面上に反映されます。
6.1.3.1.1.1.4. 識別子の位置を調整する¶

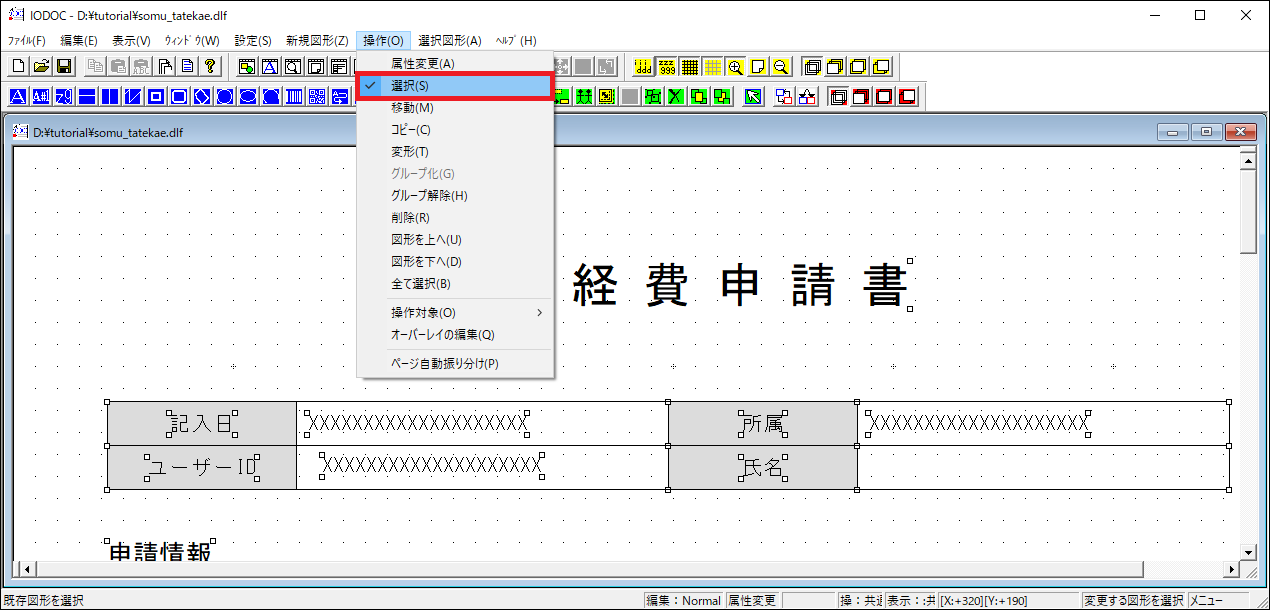

メニューバーから「操作」-「選択」を選択します。

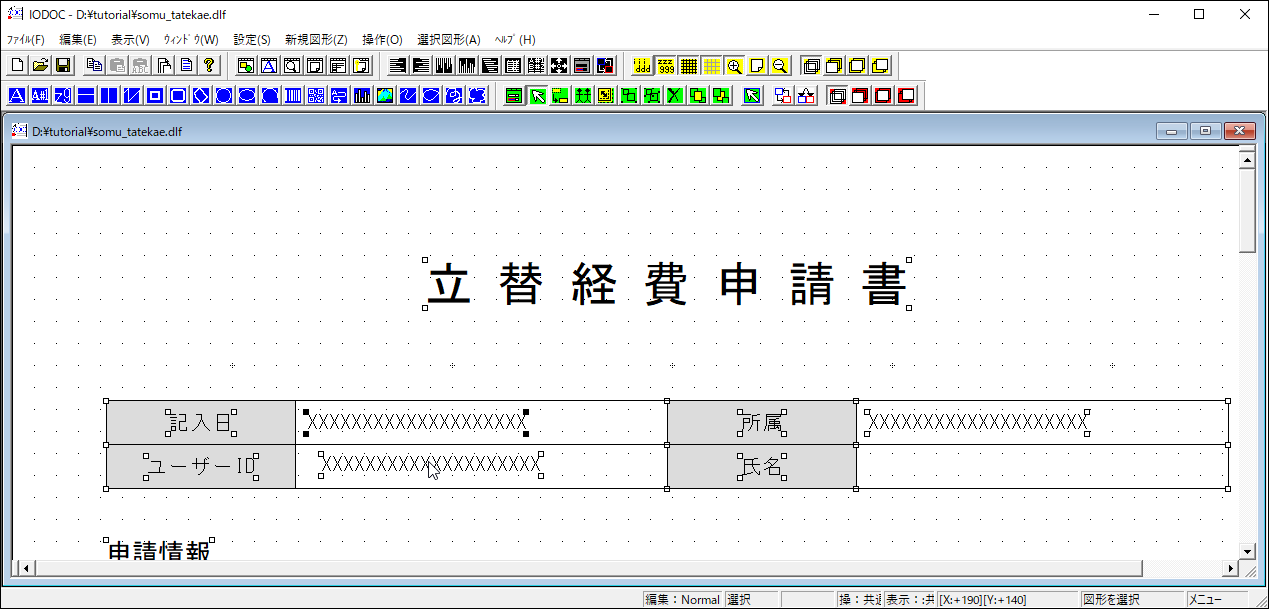

レイアウト内の項目「記入日」の識別子と、「ユーザーID」の識別子をクリックします。

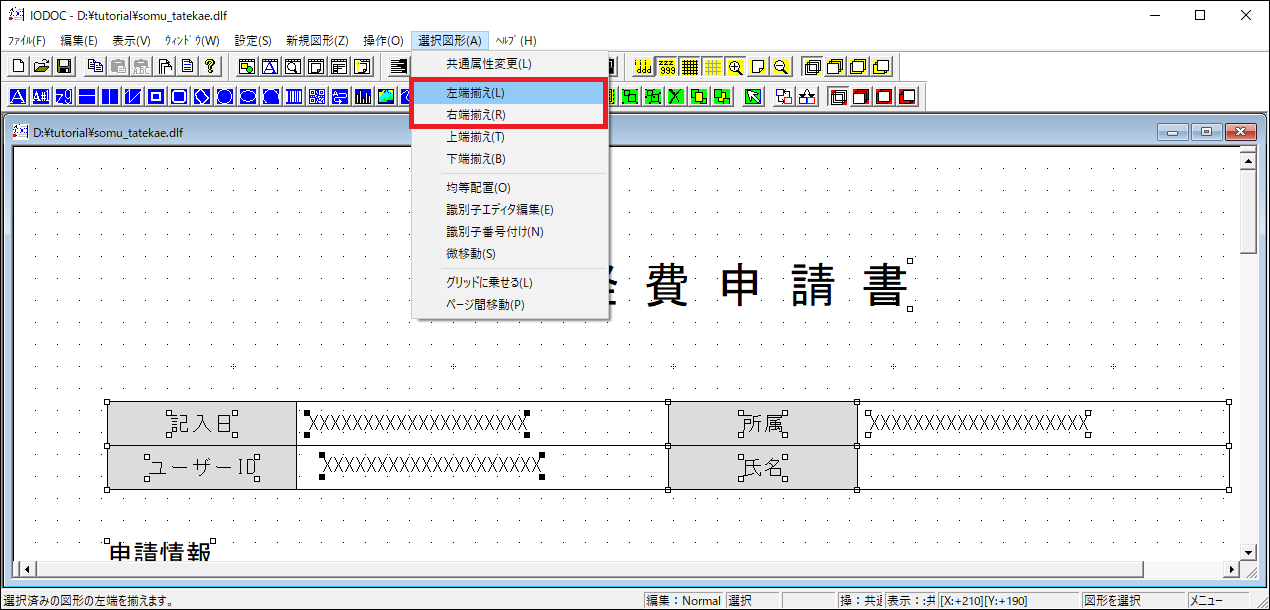

「記入日」の識別子の位置に合わせるように、メニューバーから「選択図形」-「左端揃え」、または、「右端揃え」を選択します。
コラム
「ユーザーID」の識別子が、「記入日」の識別子より左側に配置されている場合は「右端揃え」、右側に配置されている場合は「左端揃え」を選択します。
「ユーザーID」の識別子が、「記入日」の識別子の位置と同じ位置に移動します。

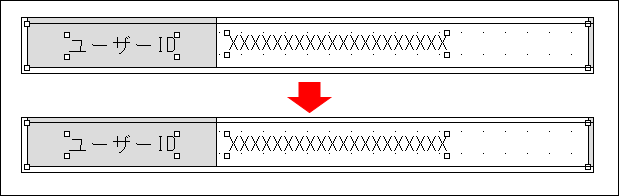

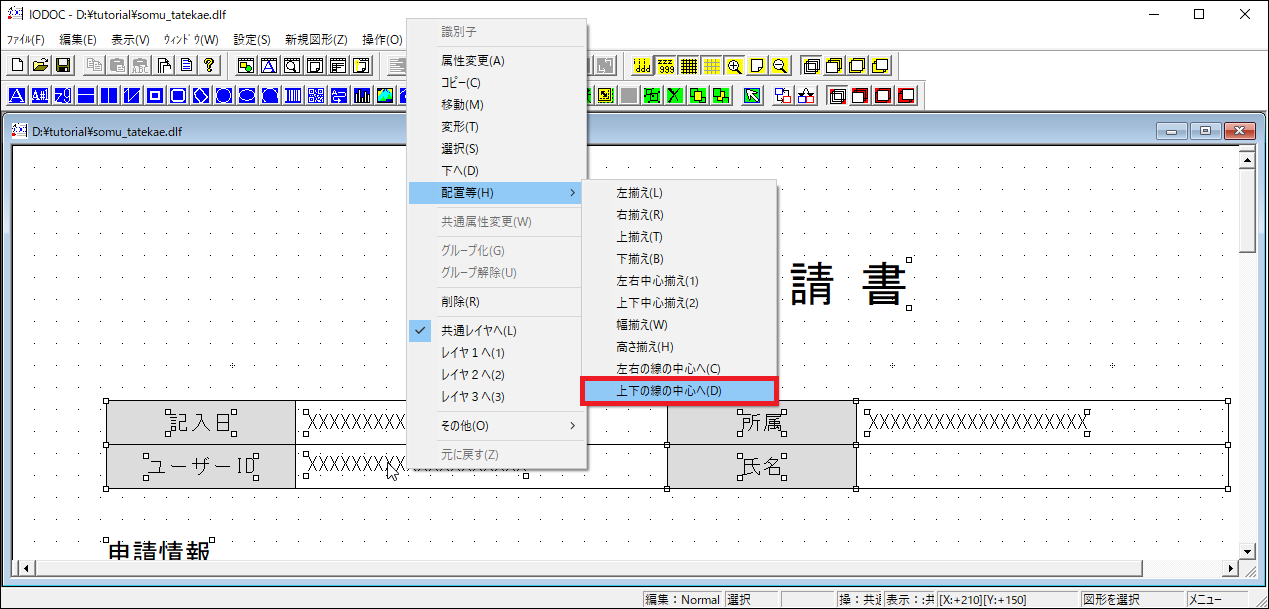

「ユーザーID」の識別子を右クリックし、右クリックメニューから「配置等」-「上下の線の中心へ」を選択します。
「ユーザーID」の識別子が、上下の線の中心に移動します。
6.1.3.1.1.1.5. 残りの識別子を全て設定する¶
上記の手順、および、< layout/somu_tatekae_sample.dlf >を参考に、次の識別子を全て設定します。
| 項目 | 識別子名 | 書式 |
|---|---|---|
| 氏名 | user_name | X(20) |
| 支払金額 | payment | \\\,\\9 |
| 支払先 | payee | X(20) |
6.1.3.1.1.1.6. 名前を付けて保存する¶

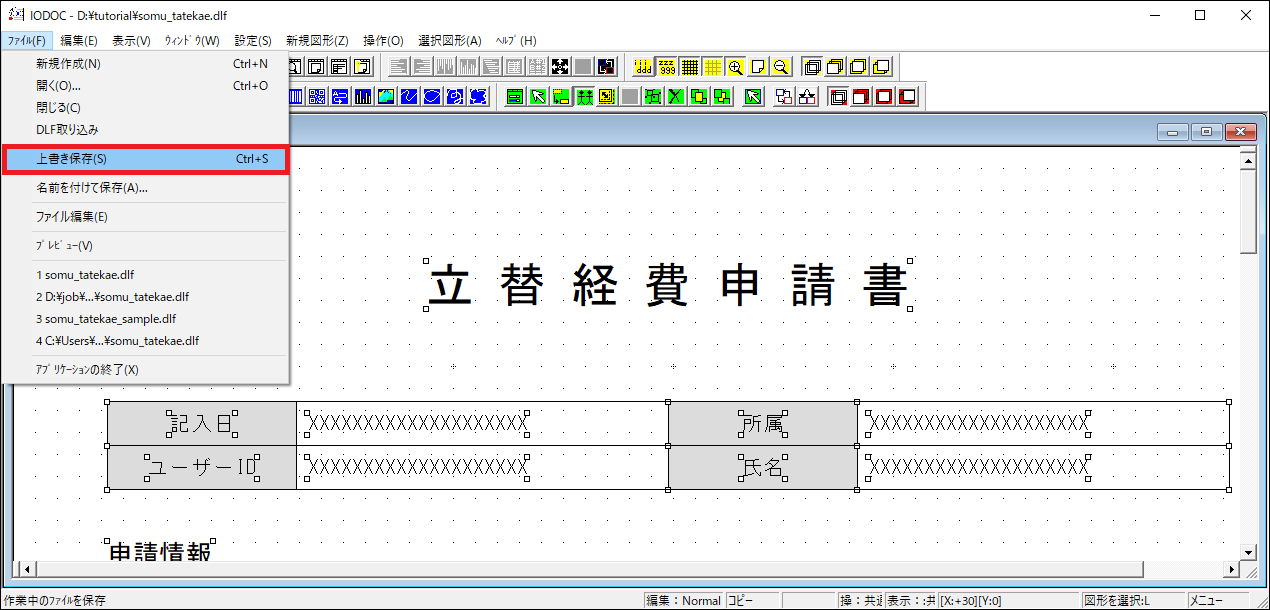

メニューバーから「ファイル」-「上書き保存」を選択します。
コラム
Ctrl + S でも保存可能です。

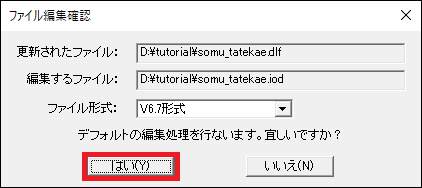

「ファイル編集確認」画面の「ファイル形式」を必要に応じて変更し、「はい」をクリックします。
注意
次の全ての条件に該当する場合は、IODファイルの形式を「V4.9形式」に変更してください。
- intra-mart Accel Platform を Linux で構築している
- 連携エンジン IOWebDOC 1.x を使用しPDFファイルを作成する

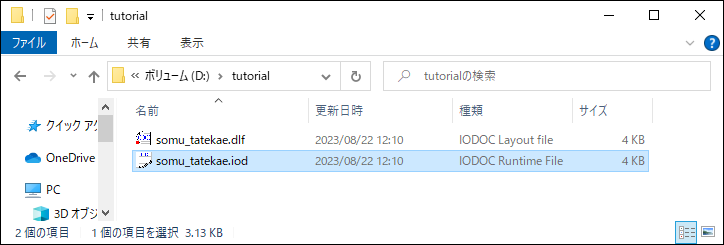

< somu_tatekae.dlf >は上書き保存され、同じ階層に< somu_tatekae.iod >が出力されます。
6.1.3.1.1.1.7. 作成した帳票レイアウトファイルを設置する¶
- < %PUBLIC_STORAGE_PATH% /pdfd/tutorial/basic >ディレクトリを作成します。
- < somu_tatekae.iod >を< %PUBLIC_STORAGE_PATH% /pdfd/tutorial/basic >配下に設置します。
