4.22. プロセスモニターグラフ¶
4.22.1. プロセスモニターグラフについて¶
IM-BPM for Accel Platform では以下の6つの ViewCreator グラフをプロセスモニターグラフとして提供しています。
コラム
IM-BPMにより標準提供するViewCreatorのクエリ定義・データ参照定義ファイルは、プロセスモニタ画面のクエリ・グラフ機能となっているため、バージョンアップデート時に更新間リソースで変更があった場合、既存の各定義は上書き更新される仕様です。そのため、標準提供する各定義をカスタマイズして独自の集計をする場合は、意図しない上書きを防ぐため、各定義をコピーしてカスタマイズすることを推奨いたします。標準提供する各定義を誤って削除、変更してしまった場合の復旧方法に関しては、「IM-BPM for Accel Platform セットアップガイド」 - 「プロセスモニターグラフの復旧方法」を参照してください。
以上はViewCreatorのクエリと、データ参照としてソート用とグラフ用が登録されています。
登録されているクエリとデータ参照の役割について説明します。
コラム
クエリの確認方法については、「ViewCreator 管理者操作ガイド」 - 「クエリの作成」を参照してください。データ参照の確認方法については、「ViewCreator 管理者操作ガイド」 - 「データ参照の作成」を参照してください。
4.22.2. 仕様¶
6つのプロセスモニターグラフの仕様について説明します。
コラム
時差調整のため、評価観点集計ジョブで作成するim_act_date_conversionテーブルのデータを参照しています。評価観点集計ジョブの実行後にプロセスモニターグラフを確認するようにしてください。コラム
ログインユーザが参照可能なプロセスモニターグラフは、自身がプロセス管理ユーザ、またはプロセス管理グループに設定されているプロセス定義を対象とするグラフのみです。コラム
各グラフのKPIはim_act_kpi_settingのデータを参照しています。im_act_kpi_settingテーブルのデータは、プロセスモニタのKPI設定モーダルより登録できます。KPI設定については、「IM-BPM ユーザ操作ガイド」 - 「KPI設定モーダルを表示する」を参照してください。
4.22.2.1. 開始プロセス数（年）¶
パラメータで指定した年のデータで、以下のグラフを表示します。
コラム
グラフの縦軸（左）には件数（棒グラフの目盛り）、縦軸（右）には比率（折れ線グラフの目盛り、単位は％）、横軸には指定年の1～12月を表示します。軸名には凡例の一つが反映されます。
パラメータ 設定値 year 4桁の年数 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定 activityId アクティビティID

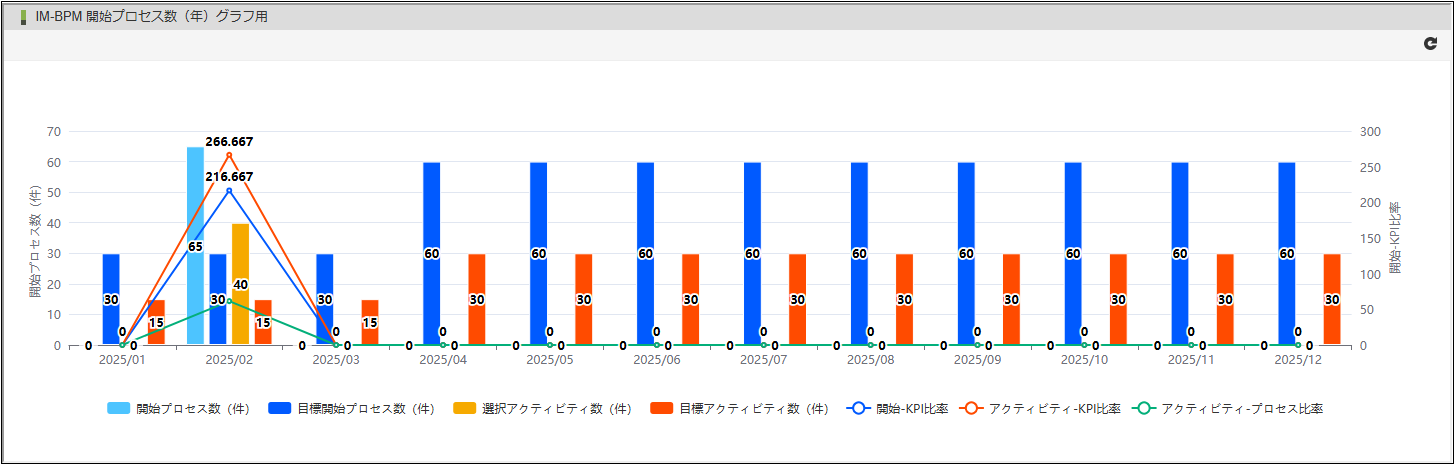

図：開始プロセス数（年）
4.22.2.2. 開始プロセス数（過去30日）¶
現在の日付から過去30日までのデータで、以下のグラフを表示します。
コラム
グラフの縦軸（左）には件数（棒グラフの目盛り）、縦軸（右）には比率（折れ線グラフの目盛り、単位は％）、横軸には過去30日の日付を表示します。軸名には凡例の一つが反映されます。
パラメータ 設定値 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定 activityId アクティビティID

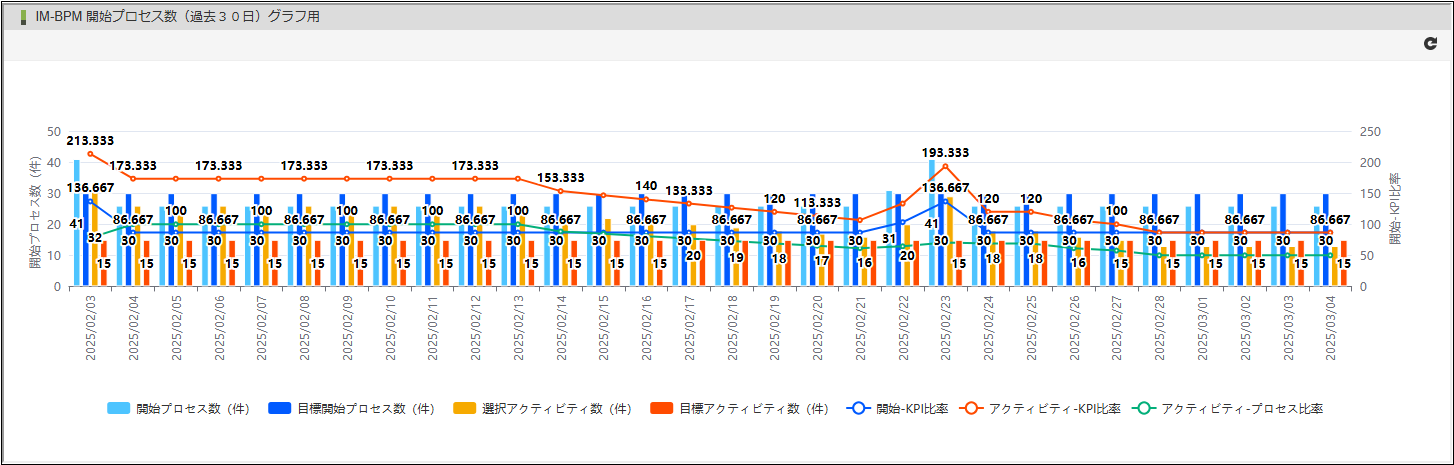

図：開始プロセス数（過去30日）
4.22.2.3. 完了プロセス数（年）¶
パラメータで指定した年のデータで、以下のグラフを表示します。
コラム
グラフの縦軸（左）には件数（棒グラフの目盛り）、縦軸（右）には比率（折れ線グラフの目盛り、単位は％）、横軸には指定年の1～12月を表示します。軸名には凡例の一つが反映されます。
パラメータ 設定値 year 4桁の年数 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定 activityId アクティビティID

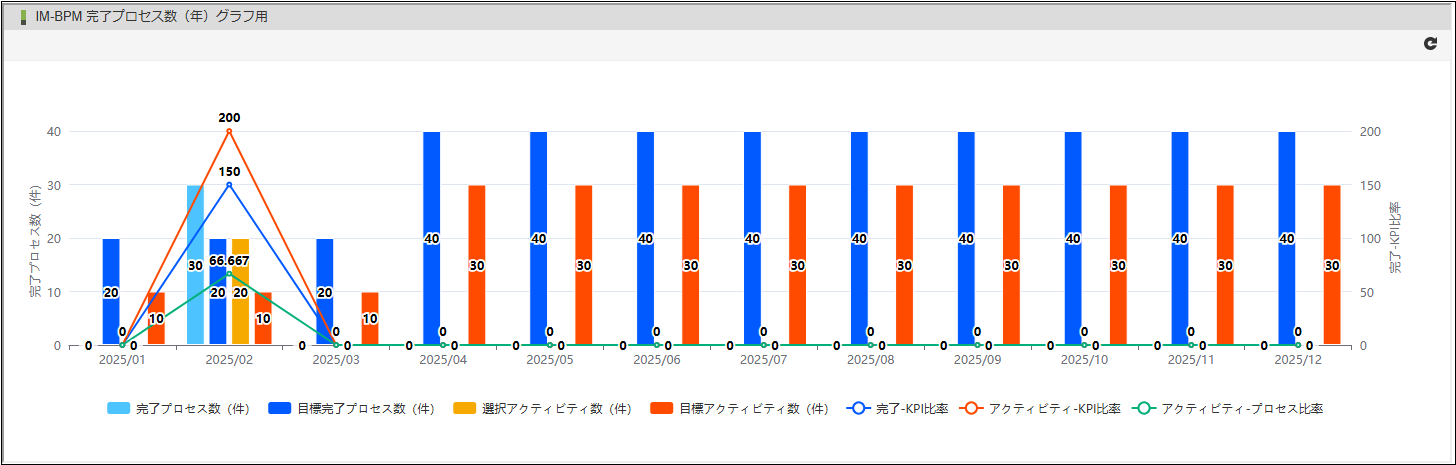

図：完了プロセス数（年）
4.22.2.4. 完了プロセス数（過去30日）¶
現在の日付から過去30日までのデータで、以下のグラフを表示します。
コラム
グラフの縦軸（左）には件数（棒グラフの目盛り）、縦軸（右）には比率（折れ線グラフの目盛り、単位は％）、横軸には過去30日の日付を表示します。軸名には凡例の一つが反映されます。
パラメータ 設定値 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定 activityId アクティビティID

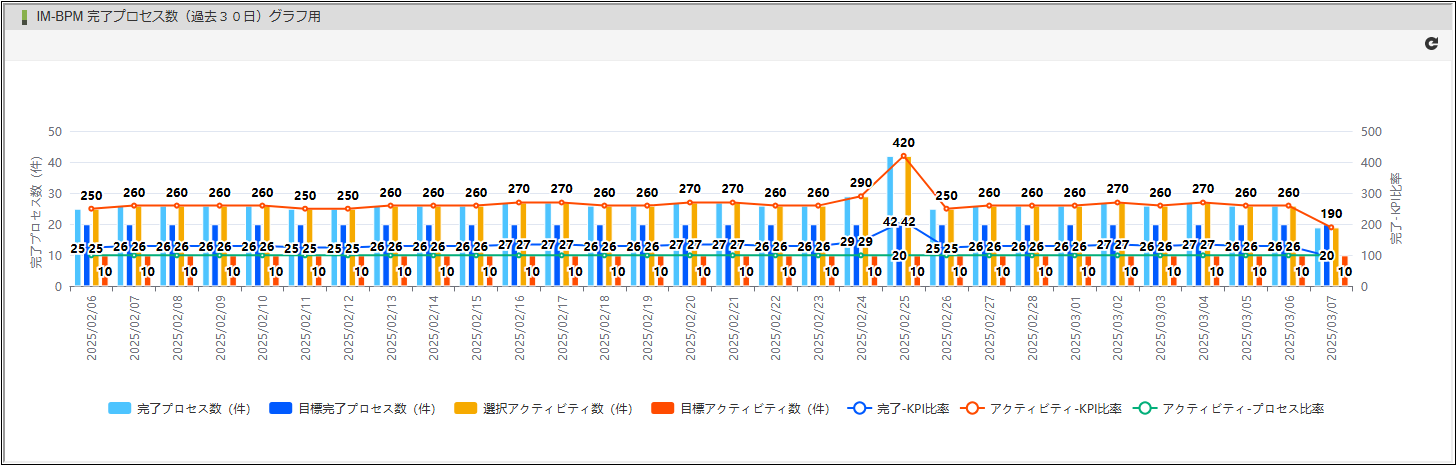

図：完了プロセス数（過去30日）
4.22.2.5. プロセス平均処理時間（年）¶
パラメータで指定した年のデータで、以下のグラフを表示します。
コラム
平均処理時間は”日”単位の四捨五入、小数点第三位まで表示します。平均処理時間の算出対象は完了プロセスのみで、実行中のプロセスは含まれません。グラフの縦軸（左）には平均処理時間（棒グラフの目盛り）、縦軸（右）には比率（折れ線グラフの目盛り、単位は％）、横軸には指定年の1～12月を表示します。軸名には凡例の一つが反映されます。
パラメータ 設定値 year 4桁の年数 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定

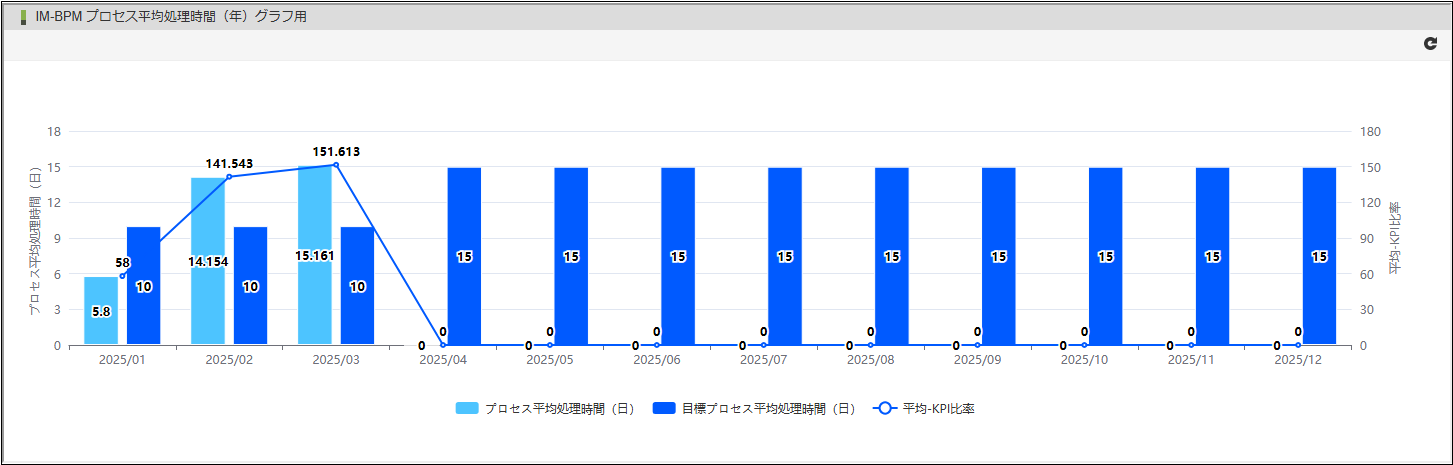

図：プロセス平均処理時間（年）
4.22.2.6. プロセス平均処理時間（過去30日）¶
現在の日付から過去30日までのデータで、以下のグラフを表示します。
コラム
平均処理時間は”日”単位の四捨五入、小数点第三位まで表示します。平均処理時間の算出対象は完了プロセスのみで、実行中のプロセスは含まれません。グラフの縦軸（左）には平均処理時間（棒グラフの目盛り）、縦軸（右）には比率（折れ線グラフの目盛り、単位は％）、横軸には過去30日の日付を表示します。軸名には凡例の一つが反映されます。
パラメータ 設定値 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定

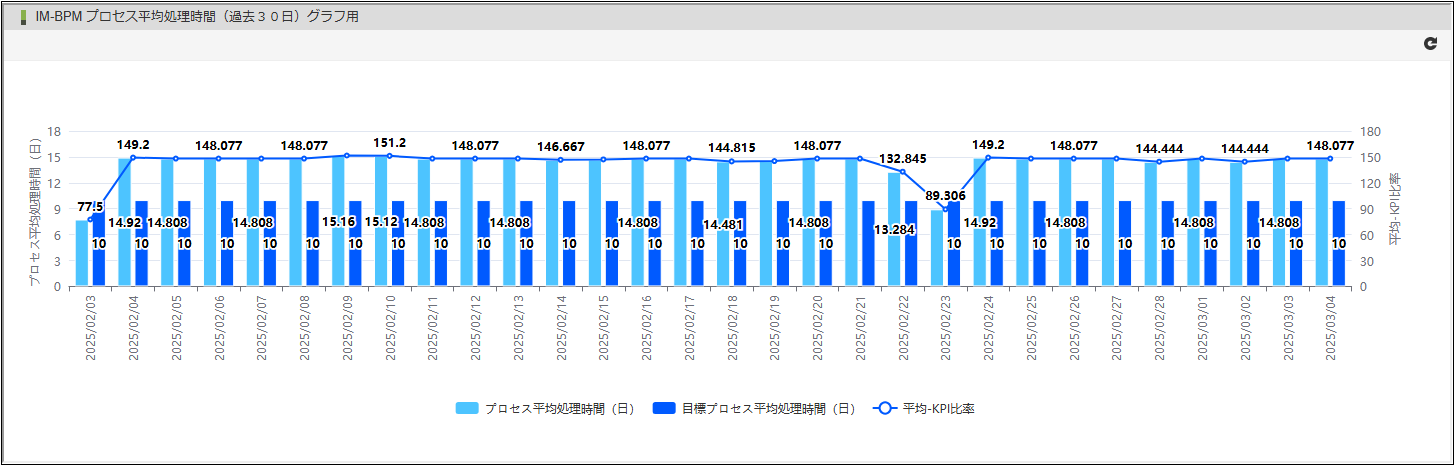

図：プロセス平均処理時間（過去30日）
4.22.2.7. プロセスモニタグラフの表示方法¶
各グラフは下記の三つの表示方法があります。
コラム
プロセスモニタ画面については、「IM-BPM ユーザ操作ガイド」 - 「プロセスモニタ」を参照してください。
コラム
ViewCreator グラフのポートレット登録については、「ViewCreator 管理者操作ガイド」 - 「ポータルとの連携」を参照してください。
グラフ グラフ用データ参照コード 開始プロセス数（年） imbpm_grph_cntal_st 開始プロセス数（過去30日） imbpm_grph_cnt30_st 完了プロセス数（年） imbpm_grph_cntal_ed 完了プロセス数（過去30日） imbpm_grph_cnt30_ed プロセス平均処理時間（年） imbpm_grph_avrgal プロセス平均処理時間（過去30日） imbpm_grph_avrg30 URLパラメータはグラフ毎に以下を設定します。
グラフ URLパラメータ 開始プロセス数（年） year=＜4桁の年数＞&procDefId=＜プロセス定義ID＞&version=＜バージョン＞&activityId=＜アクティビティID＞ 開始プロセス数（過去30日） procDefId=＜プロセス定義ID＞&version=＜バージョン＞&activityId=＜アクティビティID＞ 完了プロセス数（年） year=＜4桁の年数＞&procDefId=＜プロセス定義ID＞&version=＜バージョン＞&activityId=＜アクティビティID＞ 完了プロセス数（過去30日） procDefId=＜プロセス定義ID＞&version=＜バージョン＞&activityId=＜アクティビティID＞ プロセス平均処理時間（年） year=＜4桁の年数＞&procDefId=＜プロセス定義ID＞&version=＜バージョン＞ プロセス平均処理時間（過去30日） procDefId=＜プロセス定義ID＞&version=＜バージョン＞ コラム
グラフのURLについては、「ViewCreator 管理者操作ガイド」 - 「PathVariables」を参照してください。
4.22.2.8. 参照権¶
各グラフはデフォルトで以下のロールに参照権が与えられています。
別途参照権を追加する場合は、「ViewCreator 管理者操作ガイド」 - 「ViewCreator 管理者操作ガイド - 参照権の設定」を参照してください。
4.22.2.9. CSV出力¶
ViewCreatorのルーティングを利用したCSV出力機能を提供します。以下URLにて各グラフに表示したデータをCSVに出力できます。
https://<サーバ名>/<コンテキストパス>/bpm/monitor/process/<ViewCreator ルーティングID>?＜URLパラメータ＞
コラム
出力されるCSVのファイル名の形式は「ViewCreator ルーティングID」+「.csv」です。ViewCreator ルーティングIDはルーティング毎に以下を設定します。
ルーティング ViewCreator ルーティングID 開始プロセス数（年） imbpm_qry_cntal_st 開始プロセス数（過去30日） imbpm_qry_cnt30_st 完了プロセス数（年） imbpm_qry_cntal_ed 完了プロセス数（過去30日） imbpm_qry_cnt30_ed プロセス平均処理時間（年） imbpm_qry_avrgal プロセス平均処理時間（過去30日） imbpm_qry_avrg30 URLパラメータはルーティング毎に以下を設定します。
ルーティング URLパラメータ 開始プロセス数（年） year=＜4桁の年数＞&procDefId=＜プロセス定義ID＞&version=＜バージョン＞&activityId=＜アクティビティID＞ 開始プロセス数（過去30日） procDefId=＜プロセス定義ID＞&version=＜バージョン＞&activityId=＜アクティビティID＞ 完了プロセス数（年） year=＜4桁の年数＞&procDefId=＜プロセス定義ID＞&version=＜バージョン＞&activityId=＜アクティビティID＞ 完了プロセス数（過去30日） procDefId=＜プロセス定義ID＞&version=＜バージョン＞&activityId=＜アクティビティID＞ プロセス平均処理時間（年） year=＜4桁の年数＞&procDefId=＜プロセス定義ID＞&version=＜バージョン＞ プロセス平均処理時間（過去30日） procDefId=＜プロセス定義ID＞&version=＜バージョン＞ コラム
CSV出力のURLについては、「ViewCreator 管理者操作ガイド」 - 「PathVariables」を参照してください。コラム
CSV出力はプロセスモニタからも利用可能です。CSV出力については、「IM-BPM ユーザ操作ガイド」 - 「プロセスモニタのモニタリング画面を表示する」を参照してください。
