4.9. IM-LogicDesigner連携¶
IM-LogicDesigner連携の仕様について説明します。
4.9.1. IM-LogicDesignerタスク¶
「IM-LogicDesignerタスク」を利用することで、プロセス内からIM-LogicDesignerで作成した任意のロジックフローを呼び出すことが可能です。
4.9.1.1. ロジックフローへの入力データの構築¶
IM-LogicDesignerタスクのプロパティ「入力データ」を設定することで、ロジックフローに対して変数のデータなどを連携することが可能です。
4.9.1.2. ロジックフローの出力データの返却¶
IM-LogicDesignerタスクのプロパティ「結果変数を格納する」を設定することで、ロジックフローの実行結果をプロセスインスタンス変数に格納することが可能です。格納される実行結果は、ロジックフロー実行結果オブジェクトです。
ロジックフロー実行結果オブジェクトは、IM-LogicDesignerタスクのプロパティ「結果変数名」に設定した名前のプロセスインスタンス変数に格納されます。プロパティ「結果変数名」を設定しなかった場合は、ロジックフロー実行結果オブジェクトの第1階層のプロパティがそれぞれプロセスインスタンス変数として格納されます。
4.9.1.3. エラーハンドリング¶
ロジックフローでは、フロー中にエラー終了エレメントを配置することが可能です。エラー終了エレメントは、エラーメッセージプロパティに任意のエラーメッセージを設定できます。
プロセス側ではエラーキャッチイベントを配置することで、IM-LogicDesignerのロジックフローからスローされたエラーをキャッチすることが可能です。スローされたエラーは、そのエラーメッセージに合致するエラーコードが設定されたエラーキャッチイベントにてキャッチされます。このため、ロジックフロー内で複数のエラー終了エレメントが配置されていた場合に、プロセス側ではそれぞれのエラーを判別し、処理を進めることが可能です。

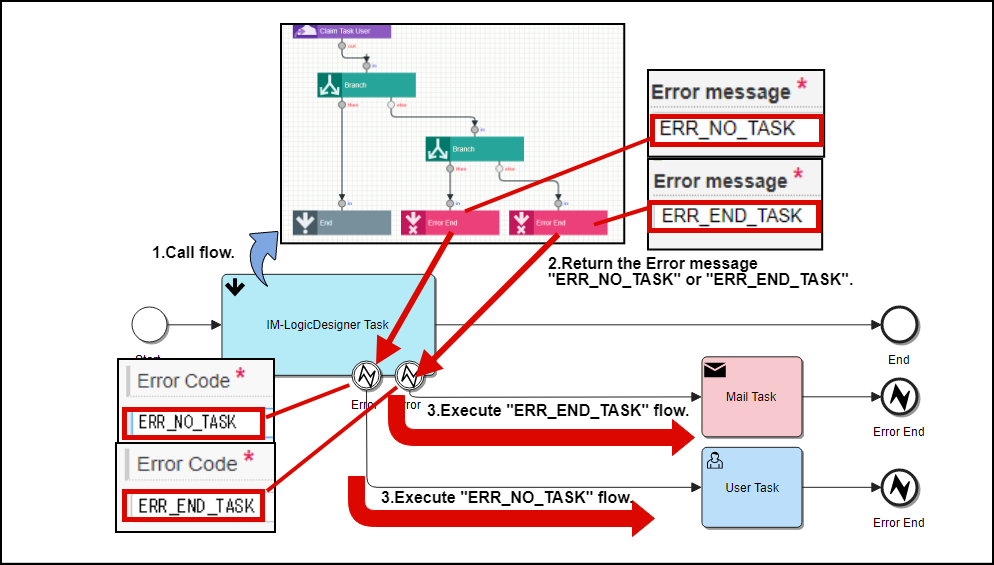

図：エラーハンドリングのイメージ
4.9.2. IM-LogicDesignerリスナ¶
エグゼキューションやユーザタスクのイベントリスナとして、IM-LogicDesignerで作成したロジックフローを設定することが可能です。IM-LogicDesignerリスナを設定することで、イベントの発生時に設定したロジックフローが呼び出されます。
4.9.2.1. ロジックフローへの入力データの構築¶
- 入力データ
- IM-LogicDesignerリスナのプロパティ「入力データ」を設定することで、ロジックフローに対して変数のデータなどを連携することが可能です。
- 暗黙オブジェクト
- ロジックフローの入力値として、暗黙オブジェクトを受け取ることが可能です。暗黙オブジェクトの詳細については、「暗黙オブジェクト」を参照してください。下記のjsonをロジックフローの「入出力設定」の「入力」に設定してください。
- 実行リスナとしてロジックフローを使用する場合
{ "execution" : { "id" : "", "processInstanceId" : "", "eventName" : "", "businessKey" : "", "processDefinitionId" : "", "parentId" : "", "superExecutionId" : "", "currentActivityId" : "", "currentActivityName" : "", "tenantId" : "", "variablesLocal" : {}, "variables" : {} } }- タスクリスナとしてロジックフローを使用する場合
{ "task" : { "id" : "", "name" : "", "description" : "", "priority" : 0, "processInstanceId" : "", "executionId" : "", "processDefinitionId" : "", "createTime" : 0, "taskDefinitionKey" : "", "isSuspended" : true, "tenantId" : "", "formKey" : "", "execution" : { "id" : "", "processInstanceId" : "", "eventName" : "", "businessKey" : "", "processDefinitionId" : "", "parentId" : "", "superExecutionId" : "", "currentActivityId" : "", "currentActivityName" : "", "tenantId" : "", "variablesLocal" : {}, "variables" : {} }, "eventName" : "", "delegationState" : "", "owner" : "", "assignee" : "", "dueDate" : 0, "category" : "", "candidates" : [{ "type": "", "userId": "", "groupId": "", "taskId": "", "processDefinitionId": "", "processInstanceId": "" }], "variablesLocal" : {}, "variables" : {} } }

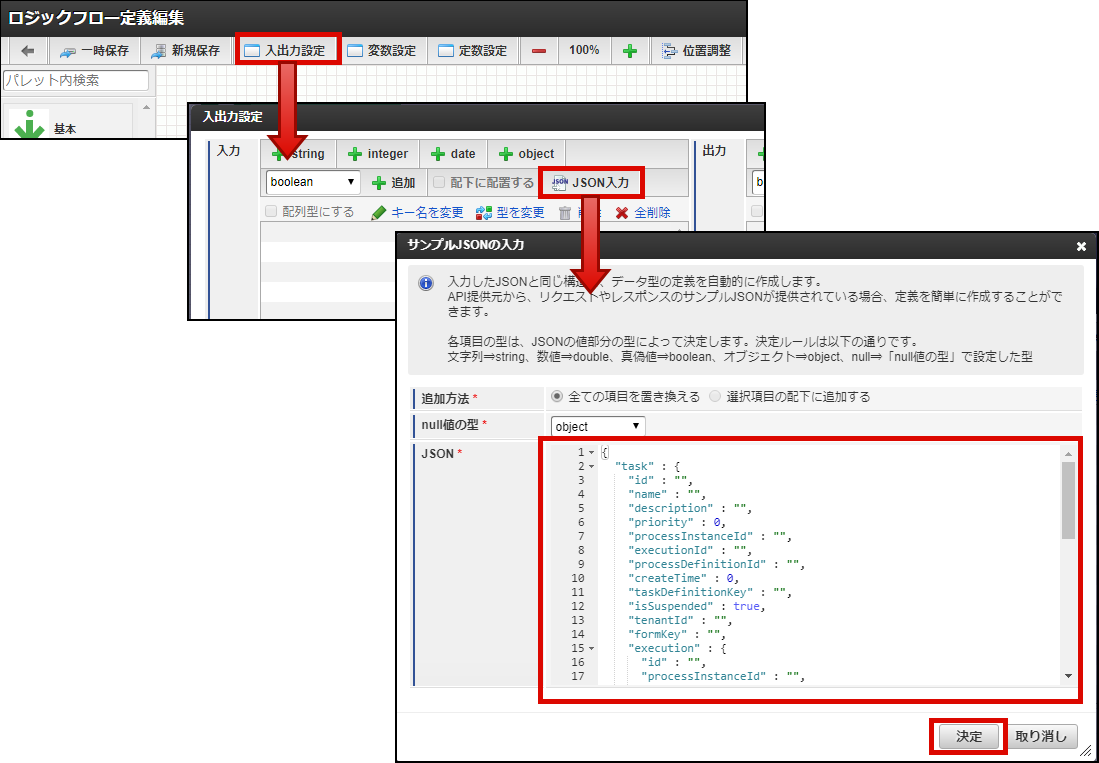

図：ロジックフローの「入出力設定」のイメージcreateTime と dueDate は「型を変換」から型を date に変換してください。

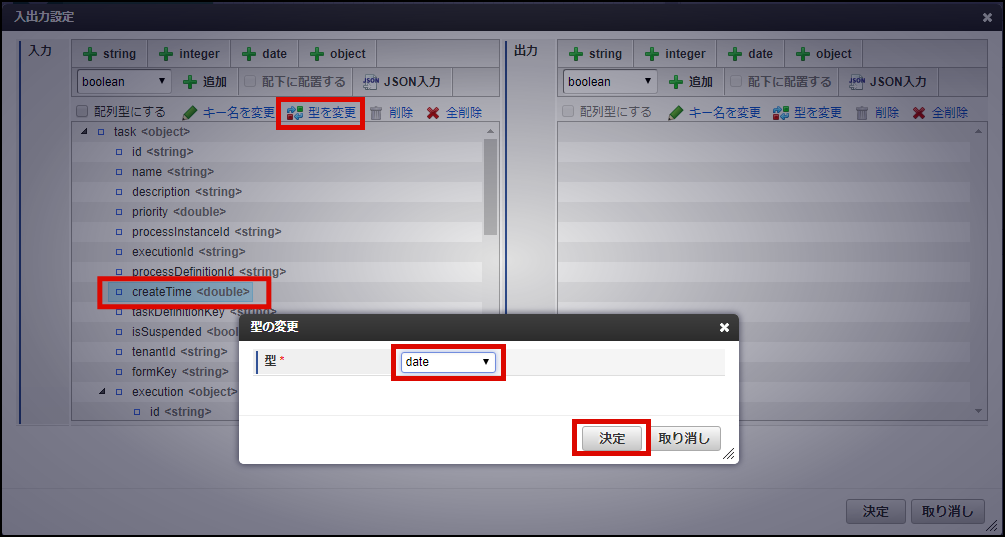

図：「型を変換」のイメージ
| プロパティ名 | 型 | 説明 |
|---|---|---|
| id | string | エグゼキューションIDがセットされます。 |
| processInstanceId | string | プロセスインスタンスIDがセットされます。 |
| eventName | string | リスナのイベント名がセットされます。 |
| businessKey | string | 業務キーがセットされます。 |
| processDefinitionId | string | プロセス定義IDがセットされます。 |
| parentId | string | 親エグゼキューションIDがセットされます。 |
| superExecutionId | string | 親プロセスインスタンスのエグゼキューションIDがセットされます。 |
| currentActivityId | string | 実行中のアクティビティIDがセットされます。 |
| currentActivityName | string | 実行中のアクティビティ名がセットされます。 |
| tenantId | string | テナントIDがセットされます。IM-BPMでは未使用です。 |
| variablesLocal | object | エグゼキューションローカルな変数がセットされます。 |
| variables | object | 変数がセットされます。 |
| プロパティ名 | 型 | 説明 |
|---|---|---|
| id | string | タスクIDがセットされます。 |
| name | string | タスク名がセットされます。 |
| description | string | タスクの説明がセットされます。 |
| priority | double | タスクの優先度がセットされます。 |
| processInstanceId | string | タスクの所属するプロセスのプロセスインスタンスIDがセットされます。 |
| executionId | string | エグゼキューションIDがセットされます。 |
| processDefinitionId | string | タスクの所属するプロセス定義のプロセス定義IDがセットされます。 |
| createTime | date | タスク作成日時がセットされます。 |
| taskDefinitionKey | string | タスク定義キー（アクティビティID）がセットされます。 |
| isSuspended | boolean | 停止状態がセットされます。 |
| tenantId | string | テナントIDがセットされます。IM-BPMでは未使用です。 |
| formKey | string | タスクに設定しているフォームキーがセットされます。 |
| execution | object | タスクの所属するエグゼキューションがセットされます。暗黙オブジェクト execution と同じプロパティを持ちます。 |
| eventName | string | タスクリスナのイベント名がセットされます。 |
| delegationState | string | 代理状態がセットされます。 |
| owner | string | オーナーがセットされます。IM-BPMでは未使用です。 |
| assignee | string | タスクの担当者がセットされます。 |
| dueDate | date | タスク期限日時がセットされます。 |
| category | string | タスクのカテゴリがセットされます。 |
| candidates | array<object> | タスクの処理対象者/処理対象グループがセットされます。 |
| variablesLocal | object | タスクローカルな変数がセットされます。 |
| variables | object | 変数がセットされます。 |
| プロパティ名 | 型 | 説明 |
|---|---|---|
| type | string | ユーザのタイプがセットされます。 |
| userId | string | 処理対象者のユーザIDがセットされます。 |
| groupId | string | 処理対象グループのグループIDがセットされます。 |
| taskId | string | タスクIDがセットされます。 |
| processDefinitionId | string | プロセス定義IDがセットされます。 |
| processInstanceId | string | プロセスインスタンスIDがセットされます。 |
4.9.2.2. ロジックフローの出力データの返却¶
IM-LogicDesignerリスナのプロパティ「結果変数を格納する」を設定することで、ロジックフローの実行結果をプロセスインスタンス変数に格納することが可能です。格納される実行結果は、ロジックフロー実行結果オブジェクトです。
ロジックフロー実行結果オブジェクトは、IM-LogicDesignerリスナのプロパティ「結果変数名」に設定した名前のプロセスインスタンス変数に格納されます。プロパティ「結果変数名」を設定しなかった場合は、ロジックフロー実行結果オブジェクトの第1階層のプロパティがそれぞれプロセスインスタンス変数として格納されます。
4.9.2.3. エラーハンドリング¶
IM-LogicDesignerリスナにおいては、エラーキャッチイベントでエラーをハンドリングできません。
ロジックフローがエラー終了エレメントで終了した場合、例外が発生し、トランザクションが全てロールバックされます。
