4.22. プロセスモニターグラフ¶
4.22.1. プロセスモニターグラフについて¶
IM-BPM for Accel Platform では以下の6つの ViewCreator グラフをプロセスモニターグラフとして提供しています。
以上はViewCreatorのクエリと、データ参照としてソート用とグラフ用が登録されています。
登録されているクエリとデータ参照の役割について説明します。
コラム
クエリの確認方法については、「ViewCreator 管理者操作ガイド」 - 「クエリの作成」を参照してください。データ参照の確認方法については、「ViewCreator 管理者操作ガイド」 - 「データ参照の作成」を参照してください。
4.22.2. 仕様¶
6つのプロセスモニターグラフの仕様について説明します。
コラム
時差調整のため、評価観点集計ジョブでim_act_date_conversionのデータを参照しています。評価観点集計ジョブの実行後にプロセスモニターグラフを確認するようにしてください。コラム
ログインユーザが参照可能なプロセスモニターグラフは、自身がプロセス管理ユーザ、またはプロセス管理グループに設定されているプロセス定義を対象とするグラフのみです。
4.22.2.1. 開始プロセス数（年）¶
パラメータで指定した年における、開始したプロセス数を表示します。
グラフの縦軸には「開始プロセス数」、横軸には指定年の1～12月が表示されます。
パラメータ 設定値 year 4桁の年数 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定

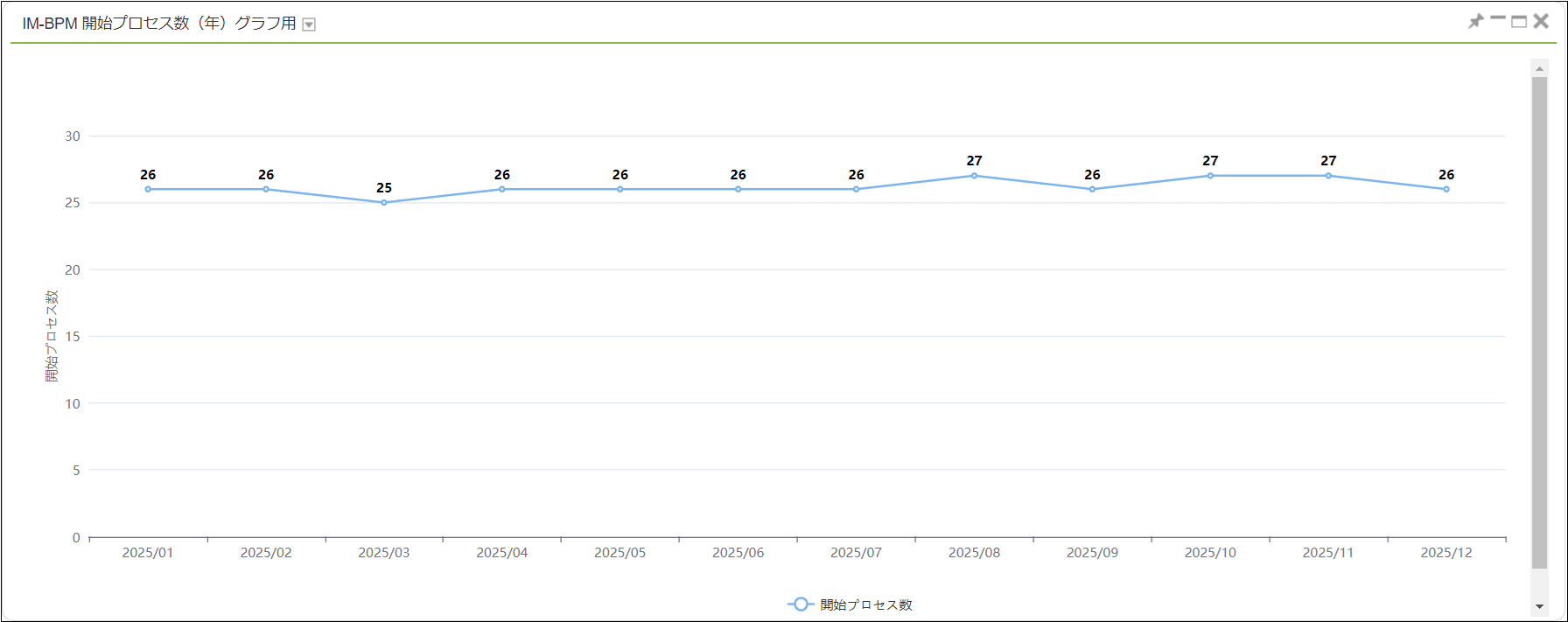

図：開始プロセス数（年）
4.22.2.2. 開始プロセス数（過去30日）¶
現在の日付から過去30日までの開始プロセス数を表示します。
グラフの縦軸には「開始プロセス数」、横軸には過去30日の日付が表示されます。
パラメータ 設定値 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定
図：開始プロセス数（過去30日）
4.22.2.3. 完了プロセス数（年）¶
パラメータで指定した年における、完了したプロセス数と障害件数を表示します。
障害件数は、「ACT_HI_PROCINST」テーブルの「delete_reason_」がnullではないプロセスインスタンスの件数を指します。
グラフの縦軸には「完了プロセス数」と「障害件数」、横軸には指定年の1～12月が表示されます。
パラメータ 設定値 year 4桁の年数 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定
図：完了プロセス数（年）
4.22.2.4. 完了プロセス数（過去30日）¶
現在の日付から過去30日までの完了プロセス数と障害件数を表示します。
障害件数は、「ACT_HI_PROCINST」テーブルの「delete_reason_」がnullではないプロセスインスタンスの件数を指します。
グラフの縦軸には「完了プロセス数」と「障害件数」、横軸には過去30日の日付が表示されます。
パラメータ 設定値 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定
図：完了プロセス数（過去30日）
4.22.2.5. プロセス平均処理時間（年）¶
パラメータで指定した年における、完了したプロセスの平均処理時間を表示します。
平均処理時間は”日”単位の四捨五入、小数点第二位までの表示です。
平均処理時間の算出対象は完了プロセスのみで、実行中のプロセスは含まれません。
グラフの縦軸には「プロセス平均処理時間」、横軸には指定年の1～12月が表示されます。
パラメータ 設定値 year 4桁の年数 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定
図：プロセス平均処理時間（年）
4.22.2.6. プロセス平均処理時間（過去30日）¶
現在の日付から過去30日までの平均処理時間を表示します。
平均処理時間は”日”単位の四捨五入、小数点第二位までの表示です。
平均処理時間の算出対象は完了プロセスのみで、実行中のプロセスは含まれません。
グラフの縦軸には「プロセス平均処理時間」、横軸には過去30日の日付が表示されます。
パラメータ 設定値 procDefId プロセス定義ID version プロセス定義のバージョンを数値で指定

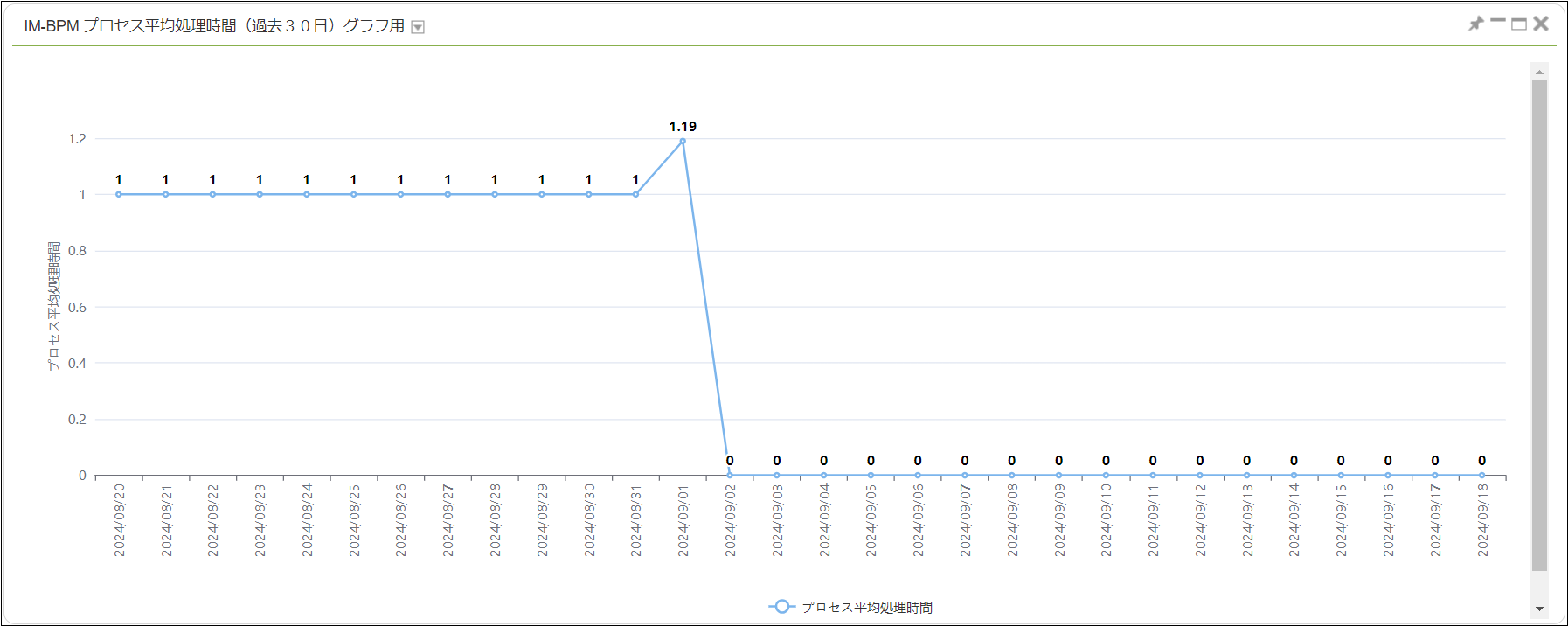

図：プロセス平均処理時間（過去30日）
4.22.2.7. プロセスモニタグラフの表示方法¶
各グラフは下記の二つの表示方法があります。
コラム
ViewCreator グラフのポートレット登録については、「ViewCreator 管理者操作ガイド」 - 「ポータルとの連携」を参照してください。
グラフ グラフ用データ参照コード 開始プロセス数（年） imbpm_grph_cntal_st 開始プロセス数（過去30日） imbpm_grph_cnt30_st 完了プロセス数（年） imbpm_grph_cntal_ed 完了プロセス数（過去30日） imbpm_grph_cnt30_ed プロセス平均処理時間（年） imbpm_grph_avrgal プロセス平均処理時間（過去30日） imbpm_grph_avrg30 コラム
ViewCreator グラフのURLについては、「ViewCreator 管理者操作ガイド」 - 「PathVariables」を参照してください。
4.22.2.8. 参照権¶
各グラフはデフォルトで以下のロールに参照権が与えられています。
別途参照権を追加する場合は、「ViewCreator 管理者操作ガイド」 - 「ViewCreator 管理者操作ガイド - 参照権の設定」を参照してください。
