4.5.2.2. ロジックフローの作成¶

本項では、IM-LogicDesignerでロジックフローの作成を行います。

IM-LogicDesignerの詳細は『IM-LogicDesigner ユーザ操作ガイド』を参照してください。

1. 「サイトマップ」→「LogicDesigner」→「フロー定義一覧」をクリックします。

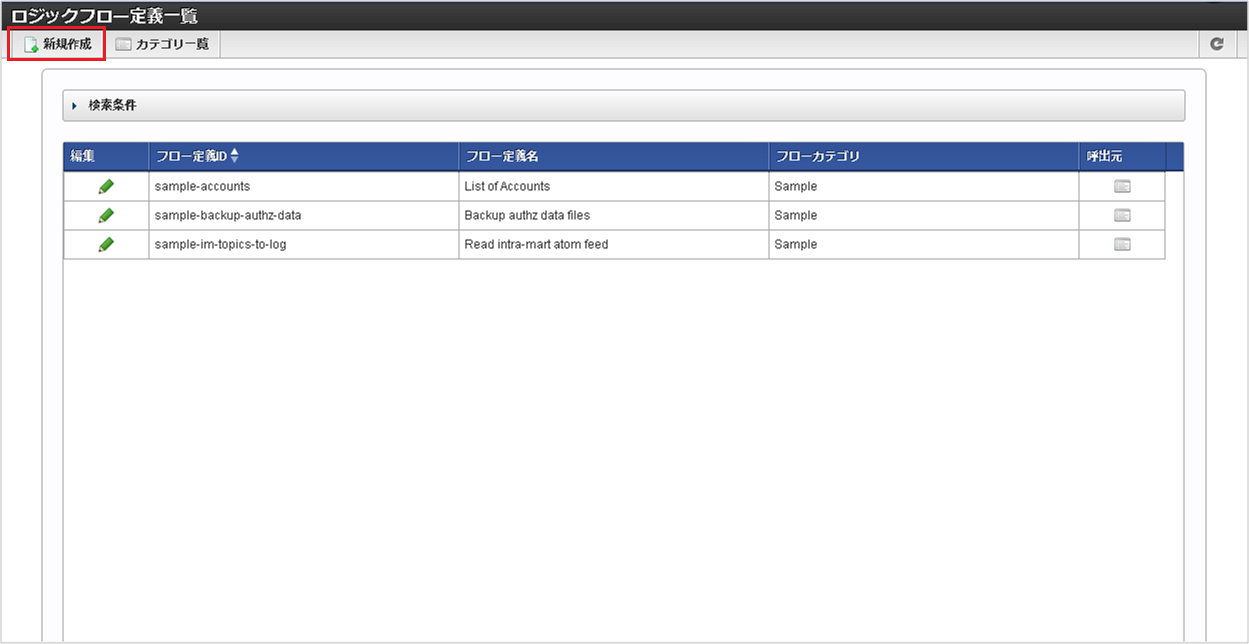

2. 「新規作成」をクリックします。

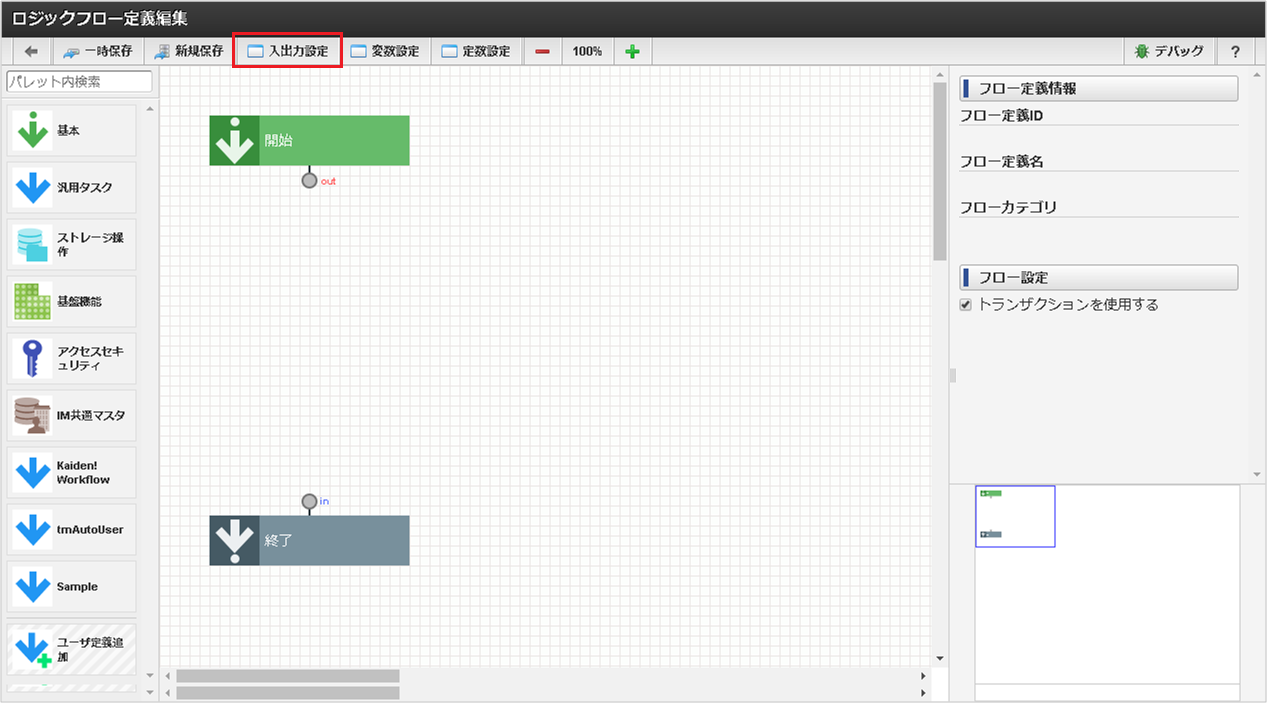

3. 「入出力設定」をクリックします。

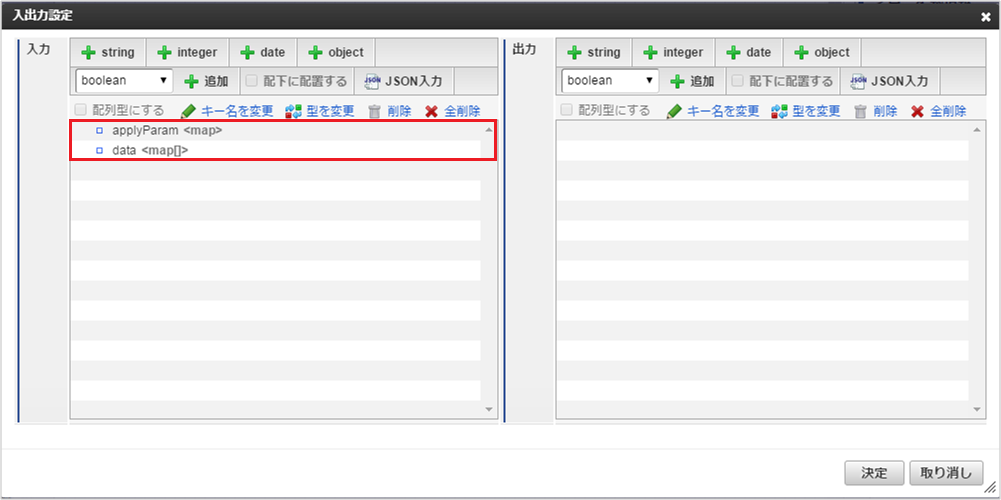

4. 入力を設定します。

   • キー名：applyParam

     型：map型
   • キー名：data

     型：map型

     「配列型にする」にチェックします。

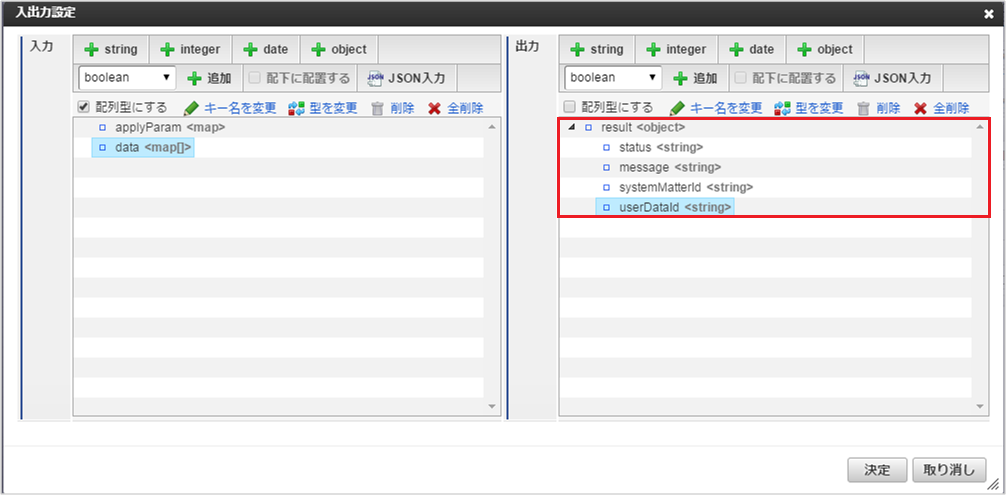

5. 出力を設定します。

   • キー名：result

     型：obuject型
   • キー名：status

     型：string型

     「result」の配下に追加します。
   • キー名：message

     型：string型

     「result」の配下に追加します。

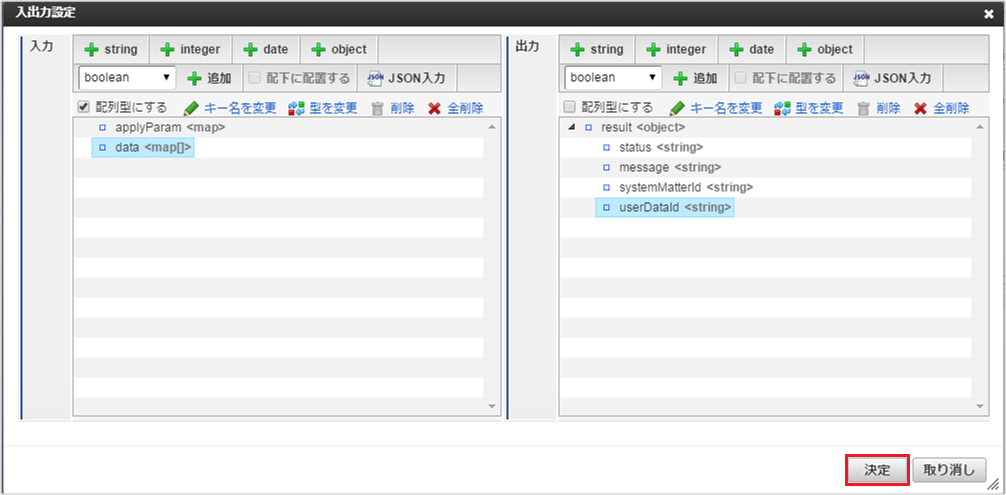

6. 「決定」をクリックします。

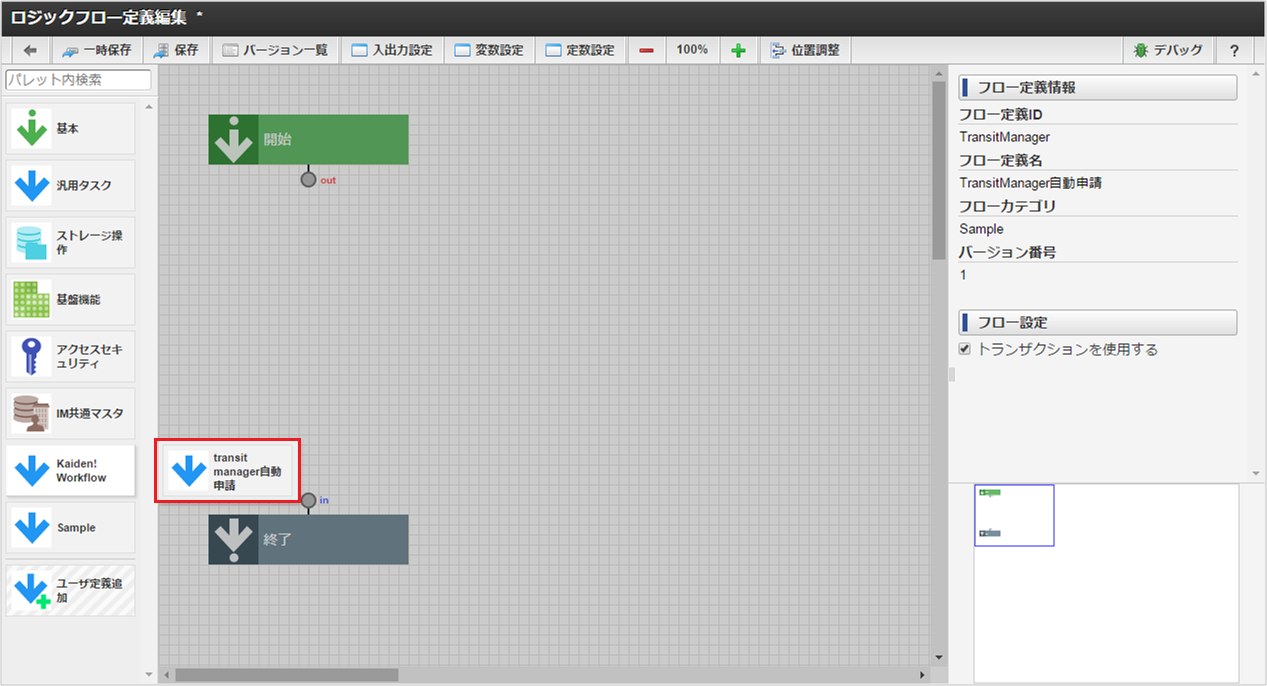

7. IM-LogicDesigner拡張プログラミングで作成したタスクを選択します。

   Kaiden!ではサンプルとして、「Kaiden!Workflow」カテゴリ内にある「transit manager自動申請」を提供しています。

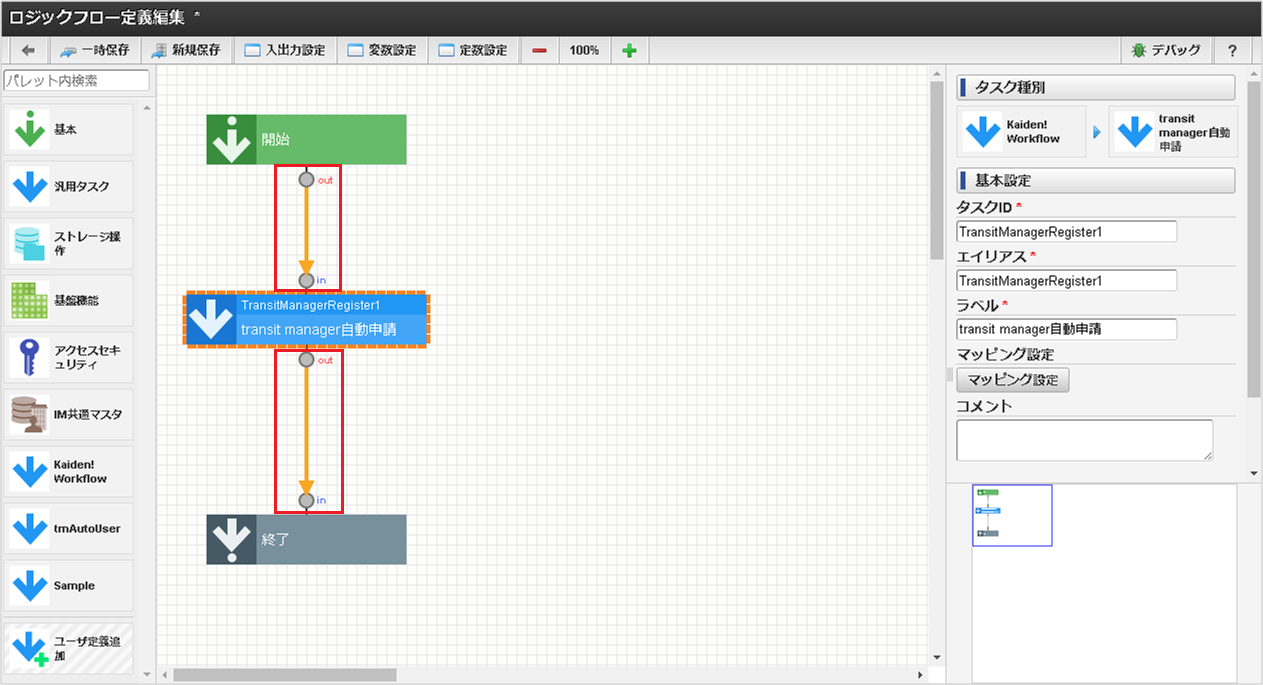

8. 開始タスク、IM-LogicDesigner拡張プログラミングで作成したタスク、終了タスクを繋ぎます。

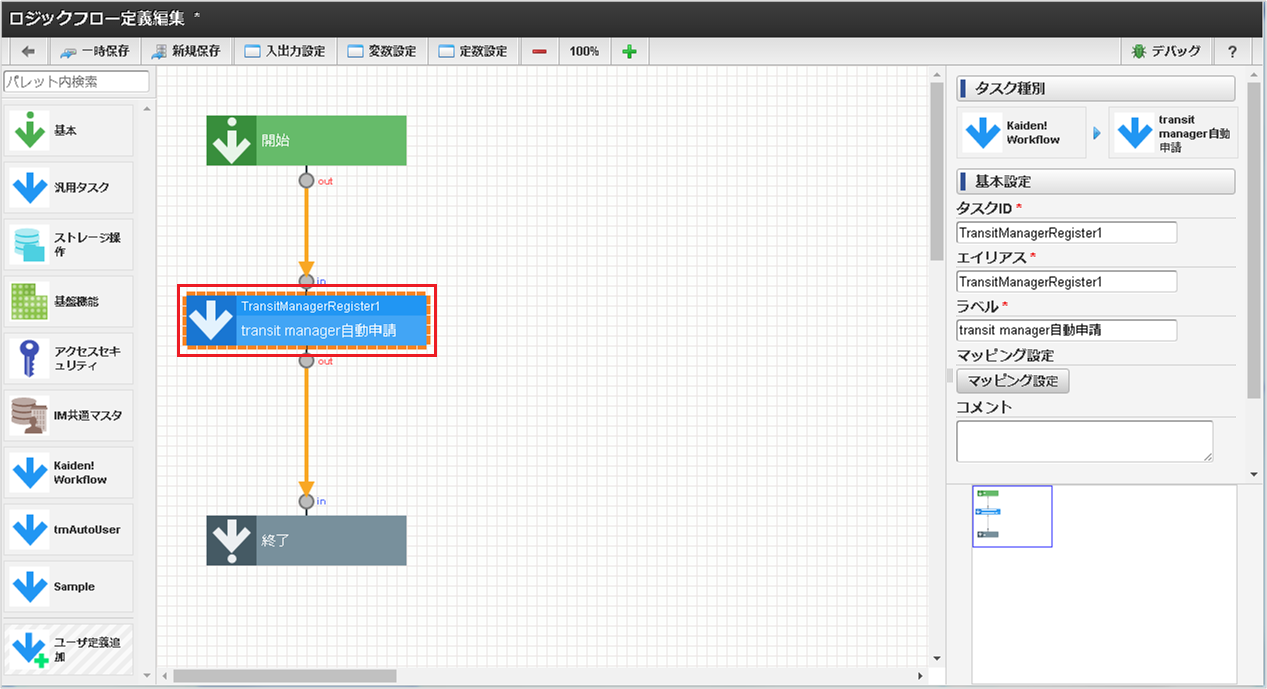

9. IM-LogicDesigner拡張プログラミングで作成したタスクをダブルクリックします。

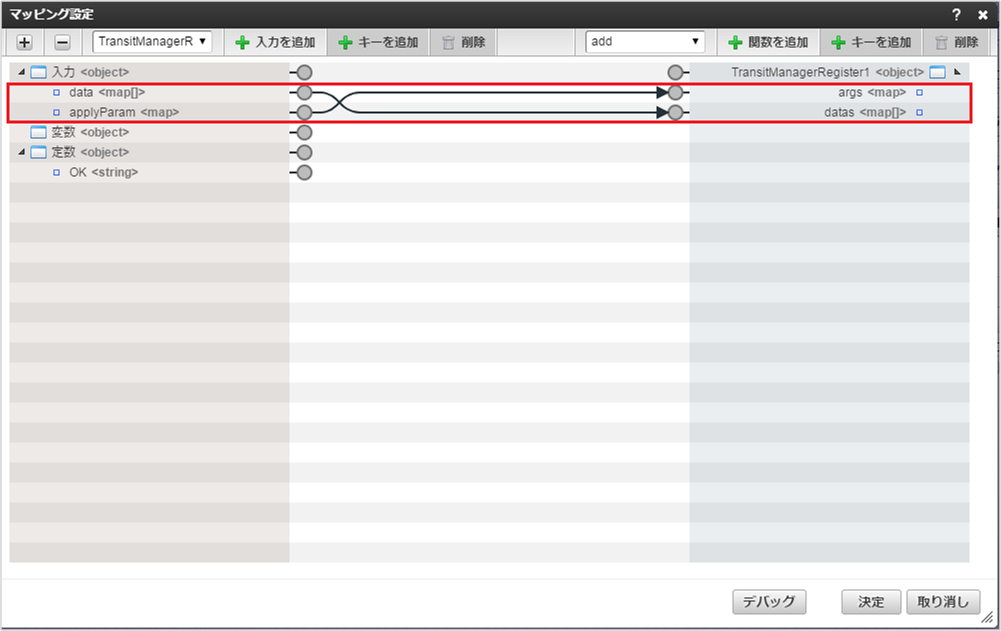

10. 入力からIM-LogicDesigner拡張プログラミングで作成したタスクに値を渡す設定をします。

    • 入力の「data」とIM-LogicDesigner拡張プログラミングで作成したタスクの「datas」を繋ぎます
    • 入力の「applyParam」とIM-LogicDesigner拡張プログラミングで作成したタスクの「args」を繋ぎます。

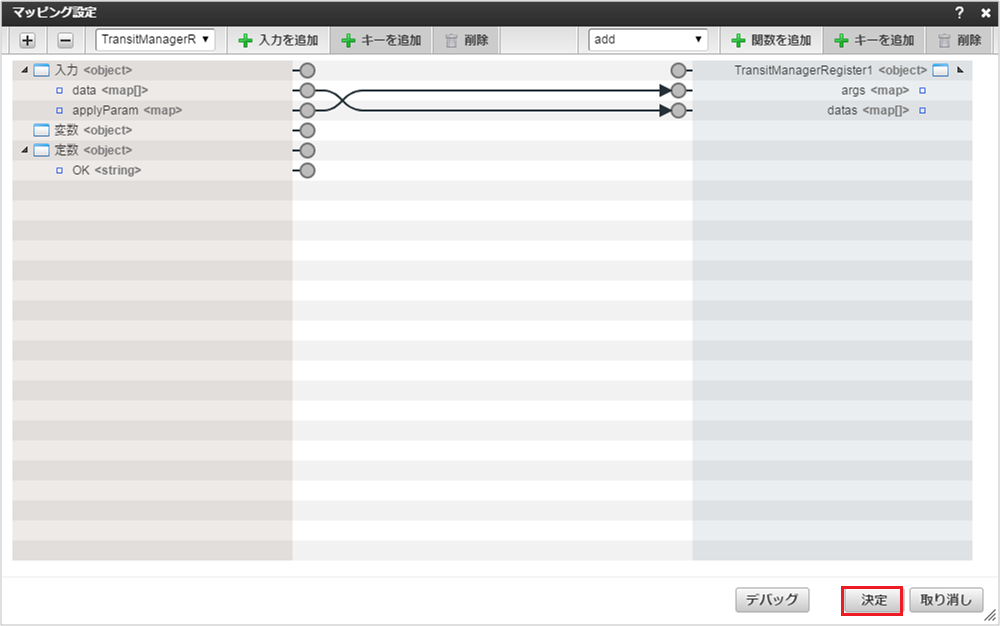

11. 「決定」をクリックします。

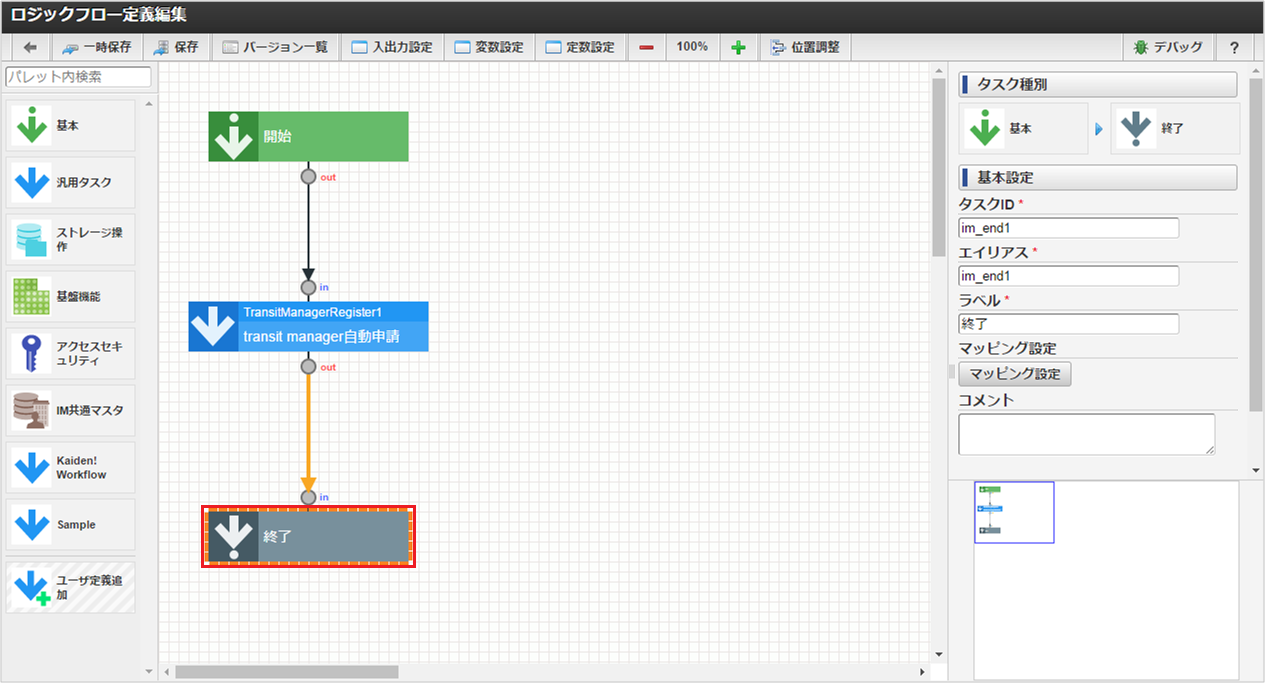

12. 終了タスクをダブルクリックします。

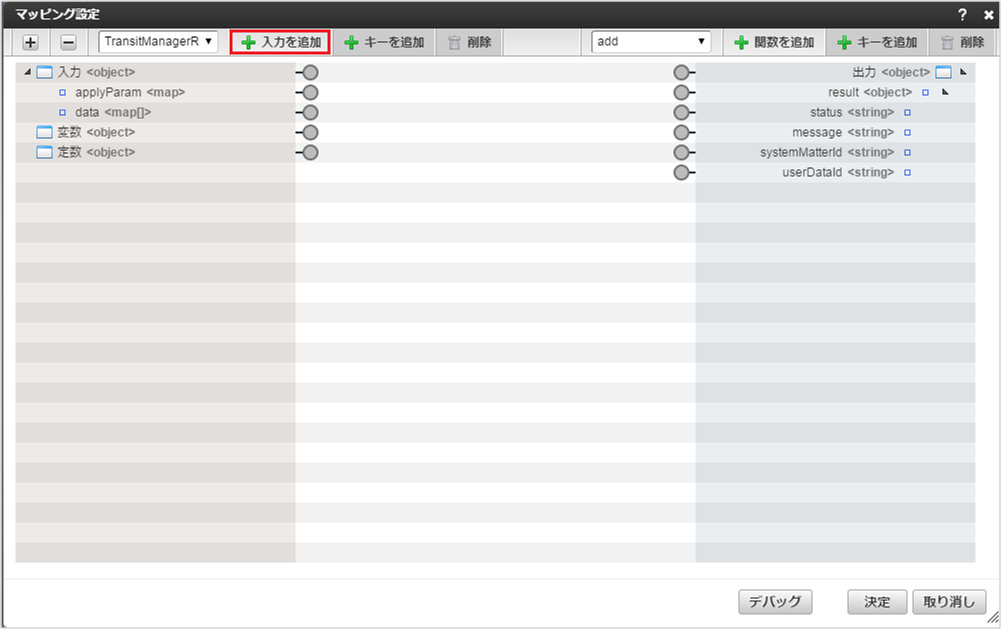

13. 「入力を追加」をクリックします。

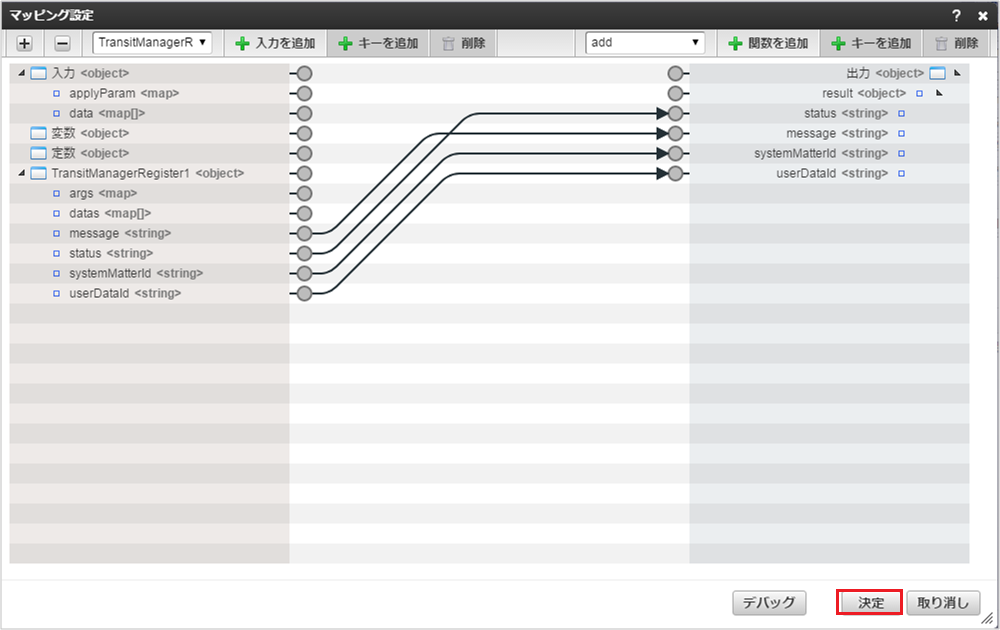

14. 入力からIM-LogicDesigner拡張プログラミングで作成したタスクに値を渡す設定をします。

    • IM-LogicDesigner拡張プログラミングで作成したタスクの「message」と出力の「message」を繋ぎます。
    • IM-LogicDesigner拡張プログラミングで作成したタスクの「status」と出力の「status」を繋ぎます。
15. 「決定」をクリックします。

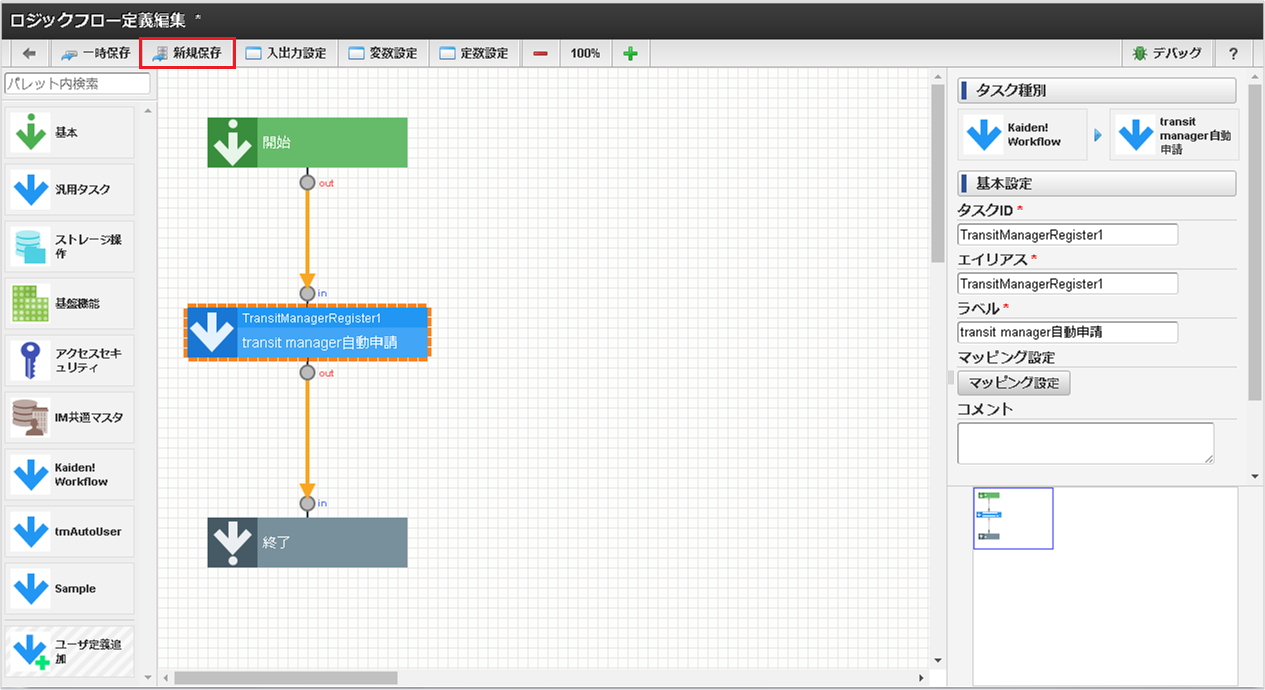

16. 「新規保存」をクリックします。

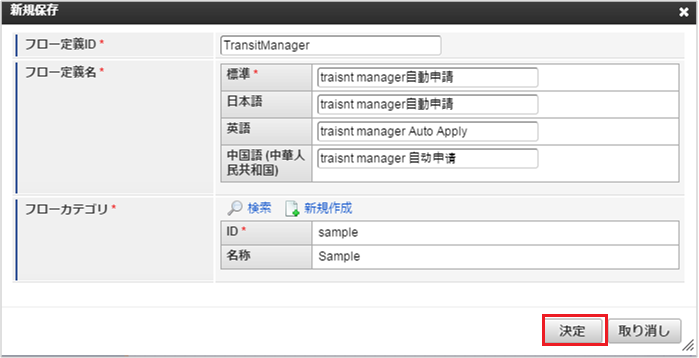

17. 必要な項目を設定して「決定」をクリックします。

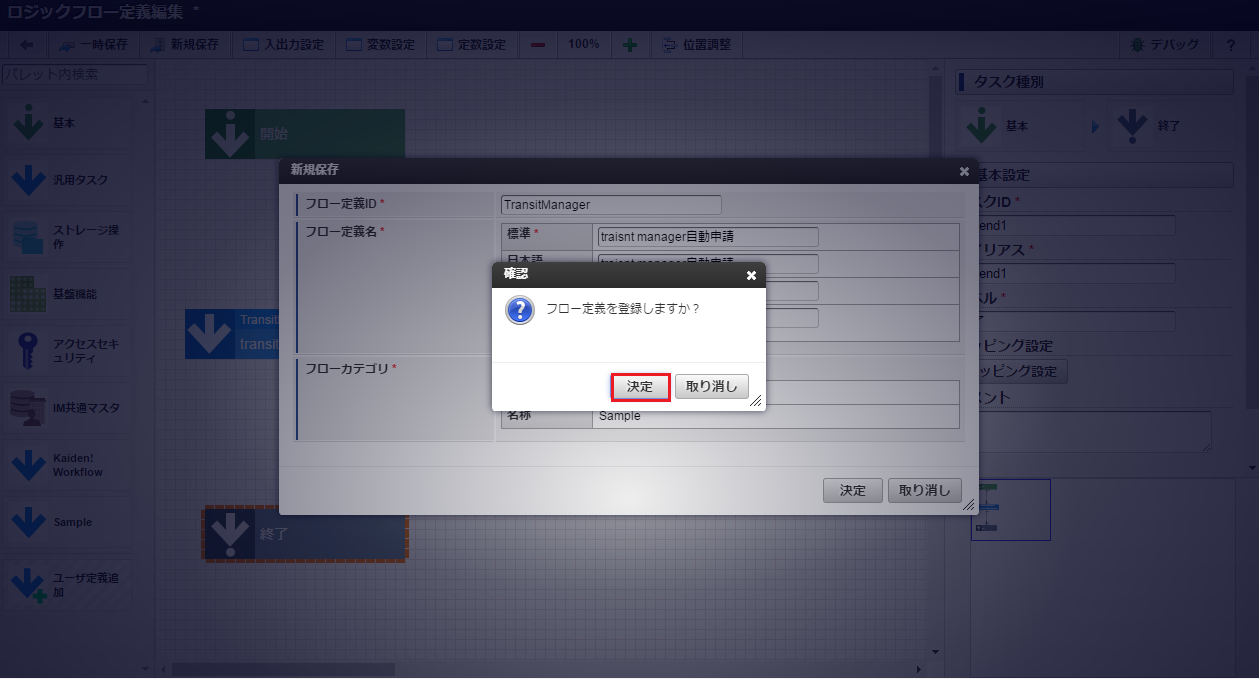

18. 「決定」をクリックします。

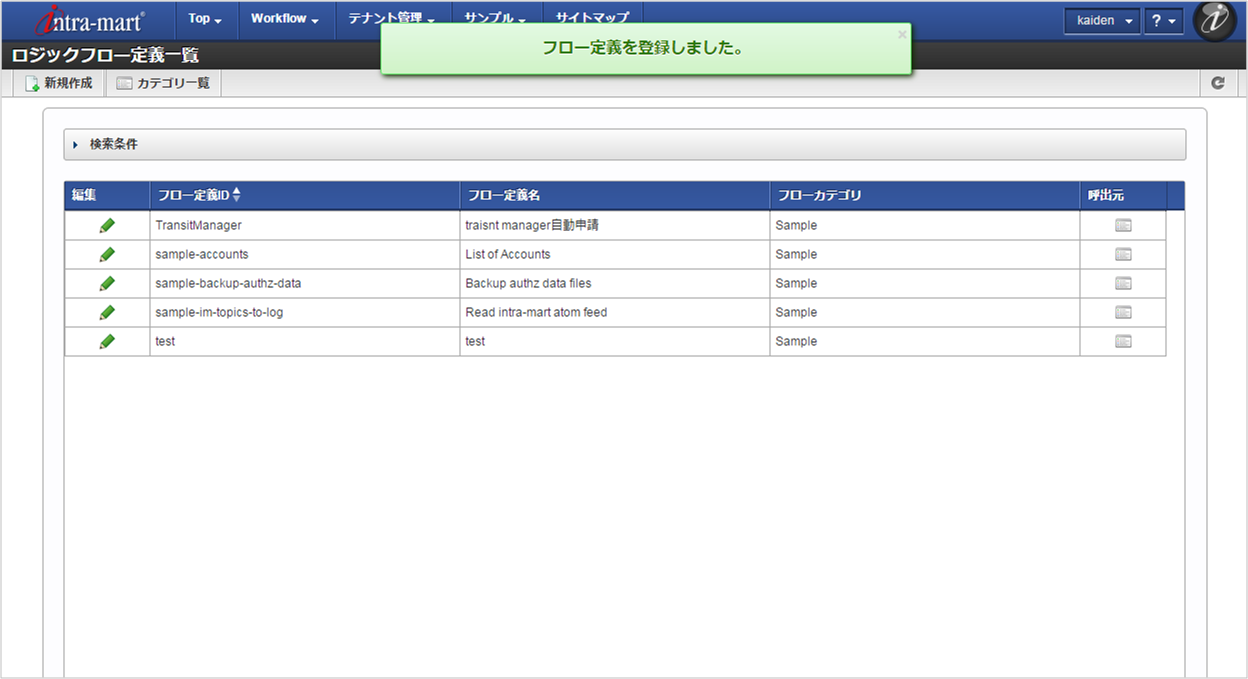

19. フロー定義を作成することができました。
