4.4.2. データオブジェクト¶
プロセス定義、イベントサブプロセス、および、サブプロセスで使用可能な変数を定義できます。
ここで定義した変数情報は、スコープ開始時にスコープの変数として登録されます。
プロセスのデータオブジェクトとして設定した場合は、プロセス開始時にプロセスの変数として登録されます。
サブプロセスのデータオブジェクトとして設定した場合は、サブプロセス開始時にサブプロセス内で参照できる変数として登録されます。
4.4.2.1. データオブジェクトの設定¶
プロセスエディタの空白部分をクリックします。

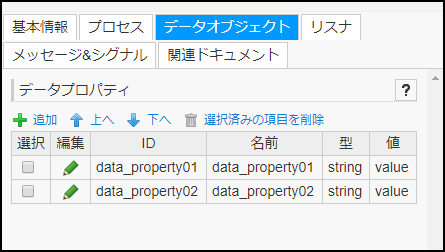

プロパティエリアから、「データオブジェクト」タブを選択します。
「追加」ボタンで新しく変数を追加します。
「
」で変数を編集します。「上へ」および「下へ」で変数を並び替えます。
並び替えたい変数を選択した後、対象のをクリックしてください。「選択済みの項目を削除」で選択済みの変数を削除します。
削除したい変数を選択した後、「選択済みの項目を削除」をクリックしてください。

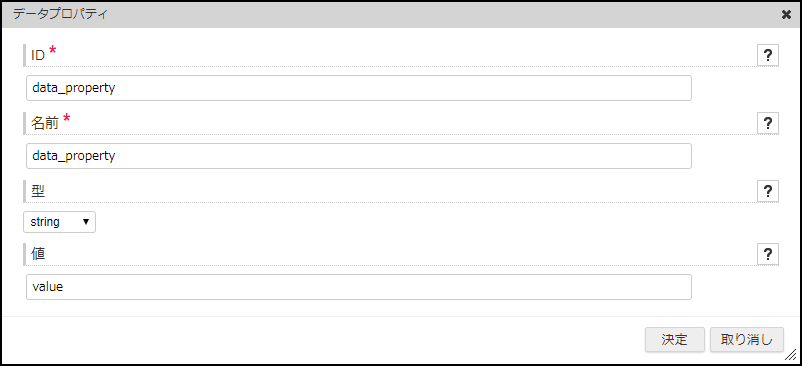

4.4.2.2. データプロパティの設定¶
設定項目の詳細は以下のとおりです。
| 項目名 | 必須/任意 | 入力形式 | 説明 |
|---|---|---|---|
| ID | 必須 | 任意の文字列を設定します。
英数字と一部の記号のみ使用できます。
|
フローエレメントを一意に特定するためのIDを設定します。 |
| 名前 | 必須 | 任意の文字列を設定します。 | 変数名を設定します。 |
| 型 | 変数の型を選択します。
選択可能な型の種類は、string、boolean、datetime、double、int、longの6種類です。
|
||
| 値 | 任意 | 型に合わせた任意の値を設定します。 | 変数の値を設定します。 |
