5.4. プロセス定義の設計書出力¶

5.4.1. プロセス定義の設計書出力の実行¶

1. 「サイトマップ」→「BPM」→「プロセスデザイナ」をクリックします。

2. 対象のプロジェクトをクリックしてプロジェクト詳細エリアを開きます。

3. をクリックします。

4. 登録されているプロセス定義の一覧が表示されます。



   項目名	説明
   プロセス定義	設計書出力対象のプロセス定義を選択します。 少なくとも1つは選択する必要があります。

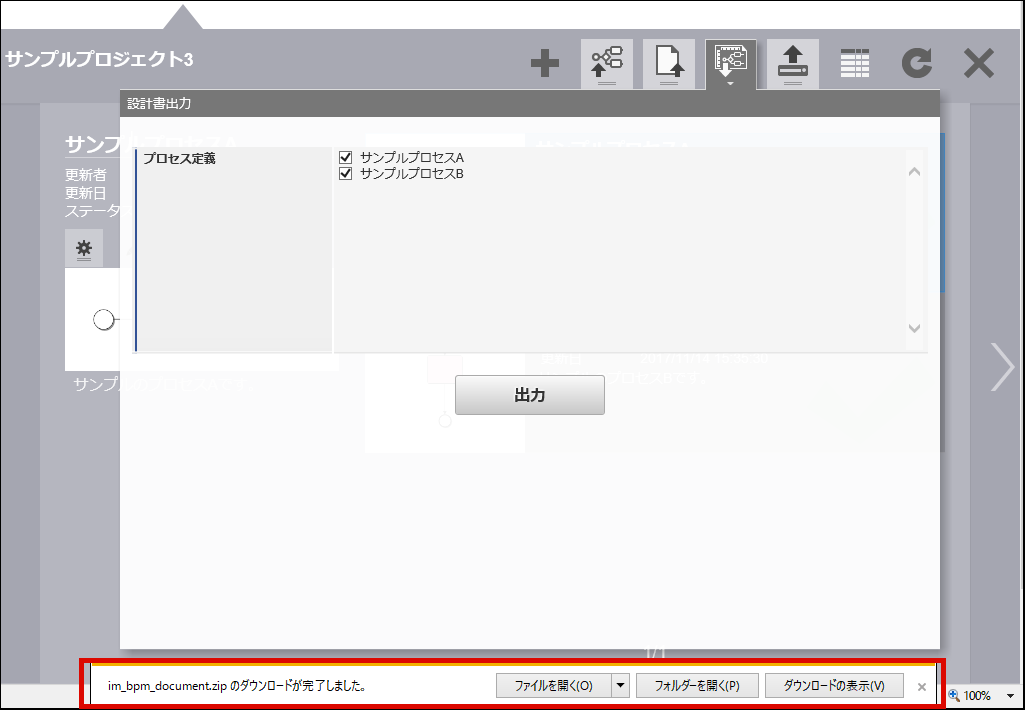

5. 設計書を出力したいプロセス定義を選択し、「出力」をクリックします。

6. 選択したプロセス定義の設計書ファイルがzip形式で圧縮され、1つのファイルとしてダウンロードされます。



   コラム

   ダウンロードされるファイルの名称は im_bpm_document.zip です。

   コラム

   IM-BPM開発者では、このプロジェクトに対して認可設定の「編集」アクションが許可されている場合のみ、 が表示されます。

5.4.2. 出力される設計書の構成¶

図：展開されたフォルダの構成

フォルダ名	説明
process	出力対象のプロセス定義の設計情報が出力されます。
document	上記のプロセス定義に関連しているドキュメントが出力されます。

• 表紙




  設計書の表紙です。

  タイトルは”プロセス定義書”固定です。
• 改訂情報




  プロセス定義の改訂情報です。

  プロセス定義の改訂情報は、プロセス定義の履歴情報から作成されます。

  プロセス定義の履歴情報は、プロセス定義を修正する度に作成されます。そのため、改訂情報の日付は、プロセス定義を更新した日付です。

  作業コメントが付与されている履歴情報のみ改訂情報として出力されます。

  作業コメントが付与されている履歴情報が1件もない場合、版数は初版で固定です。

  コラム

  • プロセス定義の履歴、および、作業コメントの詳細は プロセス定義の履歴 を参照してください。

• プロセス定義情報




  各プロセスごとに定義されたフローエレメント情報を出力します。

  プロセス定義ファイル中に複数のPoolが指定されている場合、各Poolごとに出力されます。
• BPMプロセス図




  プロセス定義の全体像を画像で出力します。
