4.4. シグナル¶
シグナルは、シグナル中間イベントなどのシグナルの受信を待機しているプロセスインスタンスを進めることができます。
項目
4.4.1. シグナルを送信する¶
シグナルを送信する用途はいくつかあります。
- シグナル中間イベントにとまっているプロセスインスタンスにブロードキャストする。
- シグナル境界イベントを発火させるためにブロードキャストする。
- レシーブタスクに送信する。
- プロセス定義のシグナル開始イベントにブロードキャストする。
4.4.1.1. シグナル中間イベントにとまっているプロセスインスタンスを進める¶
シグナルをブロードキャストする方法と、特定のイベントへシグナルを送信する方法があります。
4.4.1.1.1. 参照シグナルを指定してシグナルをブロードキャストする¶
4.4.1.1.1.1. REST-API¶
メソッド POST URI %ベースURL%/api/bpm/runtime/signals BODY {‘signalName’ : ‘%参照シグナル%’, ‘async’ : false, ‘variables’ : [{‘name’ : ‘%変数名%’, ‘type’ : ‘%変数タイプ%’, ‘variableScope’ : ‘%変数スコープ%’, ‘value’ : ‘%値%’}, ...]}
4.4.1.1.1.2. JavaEE開発モデル¶
RuntimeService runtimeService = ProcessEngineFactory.getInstance().getProcessEngine().getRuntimeService(); runtimeService.signalEventReceived("%参照シグナル%"); // 変数を設定する場合 runtimeService.signalEventReceived("%参照シグナル%", %変数Map%); // シグナル受信アクティビティを非同期実行する場合 runtimeService.signalEventReceivedAsync("%参照シグナル%");
4.4.1.1.1.3. スクリプト開発モデル¶
var runtimeService = new bpm.RuntimeService(); runtimeService.signalEventReceived("%参照シグナル%"); // 変数を設定する場合 var variables = { "var1": "string", "var2": 123, "var3": new Date(), "var4": true }; runtimeService.signalEventReceived("%参照シグナル%", variables); // シグナル受信アクティビティを非同期実行する場合 runtimeService.signalEventReceivedAsync("%参照シグナル%");
4.4.1.1.2. 特定のシグナル中間イベントへシグナルを送信する¶
4.4.1.1.2.1. REST-API¶
メソッド PUT URI %ベースURL%/api/bpm/runtime/executions/{executionId} BODY {‘action’ : ‘signalEventReceived’, ‘signalName’ : ‘%参照シグナル%’, ‘variables’ : [{‘name’ : ‘%変数名%’, ‘type’ : ‘%変数タイプ%’, ‘variableScope’ : ‘%変数スコープ%’, ‘value’ : ‘%値%’}, ...]}
参照シグナルを指定しない場合
メソッド PUT URI %ベースURL%/api/bpm/runtime/executions/{executionId} BODY {‘action’ : ‘signal’, ‘variables’ : [{‘name’ : ‘%変数名%’, ‘type’ : ‘%変数タイプ%’, ‘variableScope’ : ‘%変数スコープ%’, ‘value’ : ‘%値%’}, ...]}
4.4.1.1.2.2. JavaEE開発モデル¶
RuntimeService runtimeService = ProcessEngineFactory.getInstance().getProcessEngine().getRuntimeService(); runtimeService.signalEventReceived("%参照シグナル%", "%エグゼキューションID%"); // 変数を設定する場合 runtimeService.signalEventReceived("%参照シグナル%", "%エグゼキューションID%", %変数Map%); // 参照シグナルを指定しない場合 runtimeService.signal("%エグゼキューションID%");
4.4.1.1.2.3. スクリプト開発モデル¶
var runtimeService = new bpm.RuntimeService(); runtimeService.signalEventReceived("%参照シグナル%", "%エグゼキューションID%"); // 変数を設定する場合 var variables = { "var1": "string", "var2": 123, "var3": new Date(), "var4": true }; runtimeService.signalEventReceived("%参照シグナル%", "%エグゼキューションID%", variables); // 参照シグナルを指定しない場合 runtimeService.signal("%エグゼキューションID%");

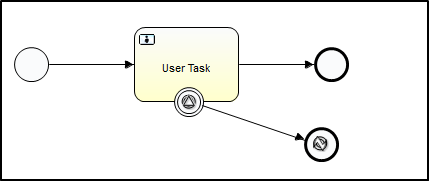

4.4.1.2. シグナル境界イベントを発火させるためにブロードキャストする¶
シグナル境界イベントに設定している参照シグナルを指定してシグナルをブロードキャストします。
シグナル中間イベントにとまっているプロセスインスタンスを進める方法と同様です。

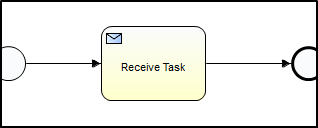

4.4.1.3. レシーブタスクに送信する¶
レシーブタスクにとまっているプロセスのエグゼキューションIDを指定してメッセージを送信します。
シグナル中間イベントにとまっているプロセスインスタンスを進める方法の「参照シグナルを指定しない場合」と同様です。
4.4.1.4. プロセスインスタンスを開始する¶
プロセス定義のシグナル開始イベントに設定している参照シグナルを指定してシグナルをブロードキャストします。
参照シグナルを指定してシグナルをブロードキャストする方法と同様です。
