9.5. フロー編集¶

9.5.1. IM-BIS のフロー編集画面の機能と各部の説明¶

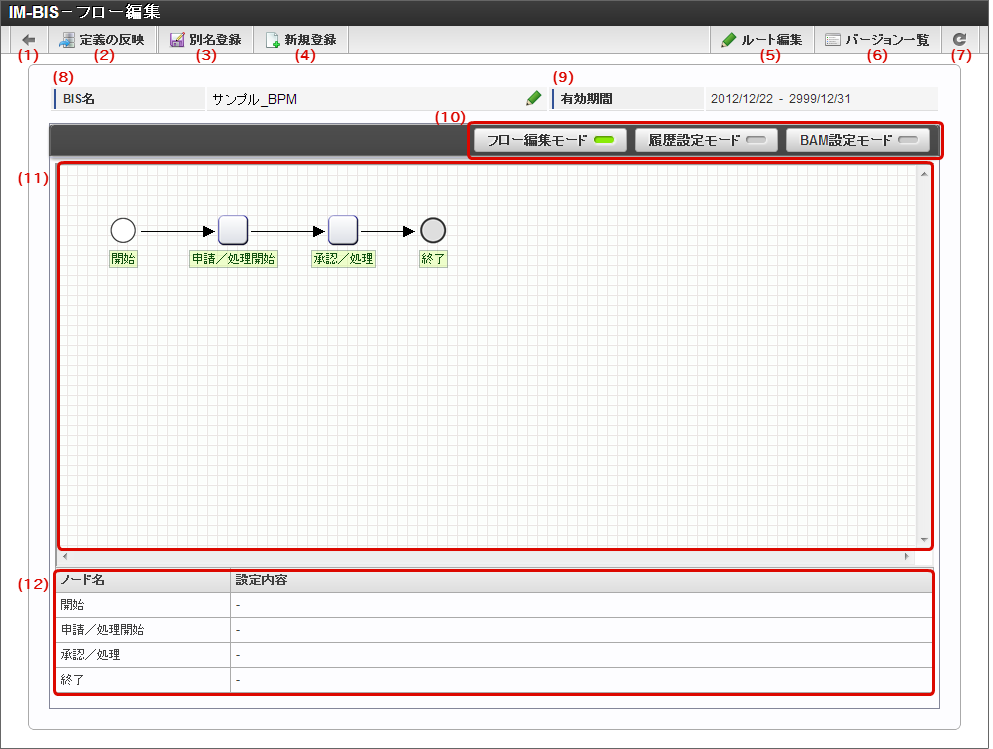

「IM-BIS -フロー編集」画面の内容は以下の通りです。

1. 戻る

   「IM-BIS -更新履歴」画面または「IM-BIS - 一覧」画面に遷移します。

2. 定義の反映

   フロー定義に必要なシステムの設定を行います。

   フローの編集作業の最後に必ず実行する必要があります。

3. 別名登録

   「IM-BIS - 別名登録」画面へ遷移します。

   別名登録では編集中のフロー定義をコピーし別のBIS定義として登録します。

   コピーするフローのバージョンは現在編集中のバージョンのみとなります。

4. 新規作成

   フロー定義の編集を中断し、「IM-BIS - 新規作成」画面へ遷移します。

5. ルート編集

   「ルート定義 - バージョン - 編集」画面に遷移します。

6. バージョン一覧

   バージョン管理のために「IM-BIS - バージョン一覧」画面に遷移します。

7. 最新情報

   表示している内容を最新の状態に更新します。

8. BIS名

   IM-BIS の基本情報で設定したBISの名称を表示します。
   • 右の をクリックすると、BIS名、説明の編集欄を表示します。編集が終わったら「更新」をクリックすると、変更内容を保存します。

9. 有効期間

   IM-BIS の基本情報登録画面で設定した有効日付（開始）～有効日付（終了）を表示します。

10. モード切替ボタン

ボタンが有効（緑）になっている場合、下記の操作を行うことができます。

モード	動作	説明
フロー編集モード	申請／処理開始、承認／処理ノードをクリック	処理対象者を右に表示します。
	申請／処理開始、承認／処理ノードをダブルクリック	対象ノードに対する「フォーム・デザイナ」画面を表示します。
履歴設定モード	申請／処理開始、承認／処理ノードをクリック	履歴設定の有効・無効を切り替えます。 アイコンがオレンジ、もしくは太いグレーの枠となっている場合、履歴設定が有効に設定されています。
	開始ノードをダブルクリック	編集中のフローのすべてのノードの履歴設定を有効に設定します。
	終了ノードをダブルクリック	編集中のフローのすべてのノードの履歴設定を無効に設定します。
BAM設定モード	申請／処理開始、承認／処理ノードをクリック	BAM設定の有効・無効を切り替えます。 アイコンが水色、もしくは太いグレーの枠となっている場合、BAM設定が有効に設定されています。
	申請／処理開始、承認／処理ノードをダブルクリック	「BAM詳細設定」画面を表示します。
	開始ノードをダブルクリック	編集中のフローのすべてのノードのBAM設定を有効に設定します。
	終了ノードをダブルクリック	編集中のフローのすべてのノードのBAM設定を無効に設定します。

11. フロー編集画面

    グリッド上に、設定済みのルート定義に基づいたフロー図を表示します。

12. 設定一覧

    各ノードに設定した内容を表示します。
