3.3. intra-mart的系统总体架构¶

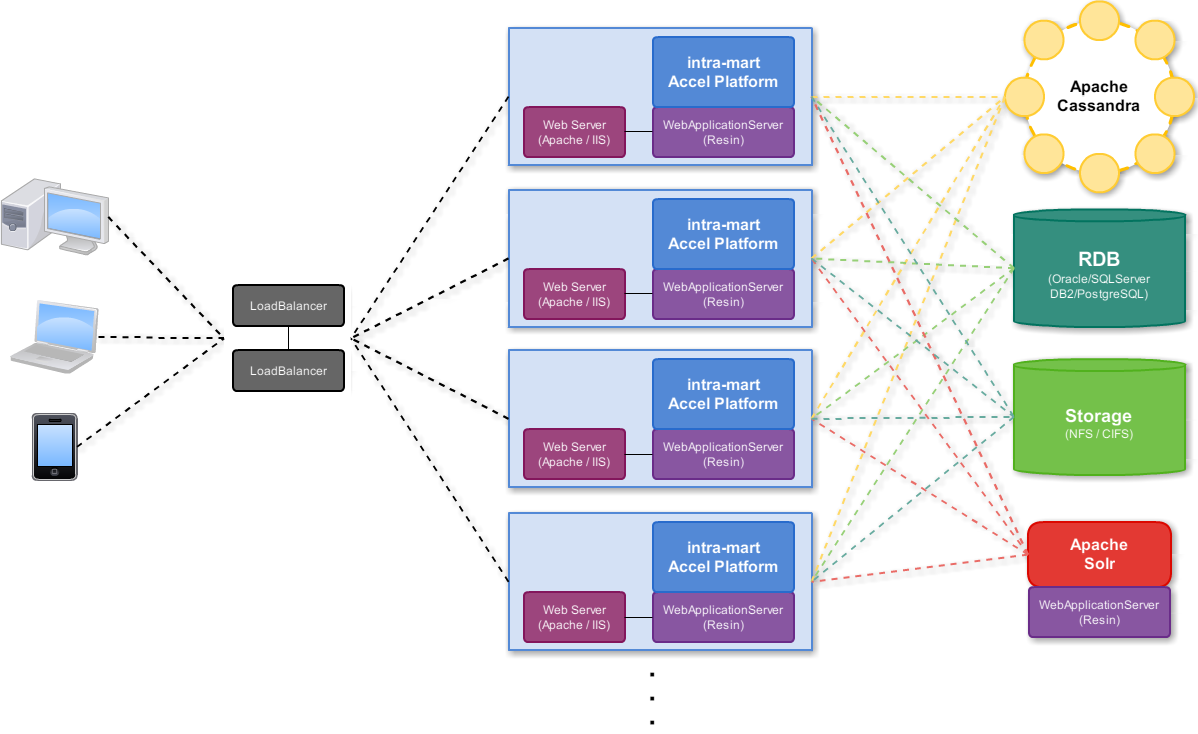

以下为 intra-mart Accel Platform 的系统总体结构。

LoadBalancer

将来自客户端的连接要求传送到Web服务器，进行负荷分散等工作的装置。

intra-mart推荐使用具有以下功能的负载均衡器。

* 通过Cookie维持会话的功能

* 通过HTTP响应内容进行健康检查的功能

* 可冗余化负载均衡器本身。

Web Server

在Accel Platfrom中，支持Apache WebServer和IIS。

使用Resin时，利用嵌入到Web服务器中的被称为Web Server Connector的模块

将来自客户端的请求从Web服务器发送到Resin上的Accel Platfrom，

接收Accel Platfrom上的执行结果传递至Web服务器等，具有Web服务器和Accel Platfrom间

接口的功能。Web Server Connector的连接中，设定了多个Accel Platfrom

时，可通过RoundRobin功能自动分配处理。

WebApplicationServer

用于运行 intra-mart Accel Platform 的服务器，支持在 intra-mart Accel Platform 中

标准绑定发行的Resin、Oracle Weblogic Server和IBM Websphere Application Server。

intra-mart Accel Platform 以WAR（Web存档）文件的形式被配置（部署）

在此Web应用程序服务器上。

intra-mart Accel Platform

本产品自身通过由IM-Juggling生成的WAR（Web存档）文件配置

（部署），并在Web应用程序服务器上运行。

注解

什么是WAR文件？

在用JavaEE定义的Web Application Archive文件中，

保持了执行 intra-mart Accel Platform 动作所必须的各种文件。

intra-mart Accel Platform 用的WAR文件的创建，通过 im-Juggling 进行。

保存了执行 intra-mart Accel Platform 动作所必须的各种文件，

将用 im-Juggling 创建的WAR文件，配置（调配）在 Resin 等的 Web Application Server 里

通过启动 Web Application Server ，可启动和使用各种应用程序，这些应用程序可支持

保存在WAR文件里的 intra-mart Accel Platform 自身数据和 intra-mart Accel Platform 。

可启动和使用各种应用程序。

WAR文件由于是 intra-mart Accel Platform 产品的最小单位，

因此 intra-mart Accel Platform 的许可证以WAR文件为单位进行统计。

RDB

用作 intra-mart Accel Platform 的各种主表数据和事务数据的保存场所

intra-mart Accel Platform 中，作为要连接的RDB产品，支持Oracle、SQLServer、

DB2、PostgresSQL。

Storage

用作 intra-mart Accel Platform 中使用的附件和各种文档电子文件的

保存场所。虽然可以通过 intra-mart Accel Platform 的设定将任意场所指定为存放场所，

但在多个Web/AP服务器上运行时，需要准备一个能够在全部Web/AP

服务器上操作同一磁盘区域的NFS或CIFS等格式的存储服务器。

Apache Cassandra

由ApacheFoundation提供的开源NoSQL服务器，使用IMBox时

另需此服务器。（不使用IMBox时，不需要设置Apache Cassandra服务器。）

虽然Cassandra本身具有冗余化结构，但从cassandra和IMBox式样的观点来看，追求冗余化

和数据的一致性时，建议在3台以上Cassandra上运行。

Apache Solr

IM-ContentsSearch中使用的由ApacheFoundation提供的开源的检索引擎。

由于Apacphe Solr也与intra-mart相同，是Web应用程序服务器，所以作为Apacphe Solr的

运行环境，也需要Resin和Jetty等Web应用程序服务器。

（不使用IM-ContentsSearch时，不需要设置Solr服务器。）

注解

大幅强化了Cloud功能的“Resin4”

intra-mart Accel Platform 中嵌入了大幅强化了Cloud功能的“Resin Ver.4”。

无论是像季节变动那样的周期性请求的增加，还是在某个时间点发生大量爆发式请求的情况，使用Resin构筑的Web网站都能灵活应对。

Resin Ver.4中采用了总体结构为“Triad”的机群，3台Resin服务器（2台Resin服务器也可）成为一个集合，采用了通过相互间的故障转移来提高可用性的机制。另外，在具备此机制的机群中，也可随时应对由于动态增减Resin服务器而带来的急剧负荷变动。此外，Triad也被应用于云上的Resin服务器。

由于进行定期监视的代理（Watchdog）会监视Resin服务器的工作状况，所以发生了障害时也可自动生成报表，有利于查明原因、恢复和防止再次发生。
