IM-BIS で作成したフローに縦配置・横配置ノードを設定する

ここでは、フローのタスク(ノード)で、縦配置・横配置のノードを利用するための設定方法について説明します。

縦配置・横配置ノードとは

縦配置ノードとは、申請者や承認者が、指定した範囲内で 並行した 動的承認ノードを設定できるノードです。
横配置ノードとは、申請者や承認者が、指定した範囲内で 連続した 動的承認ノードを設定できるノードです。

縦配置・横配置ノードを設定する

IM-BIS のフローに配置した縦配置・横配置ノードの設定をします。

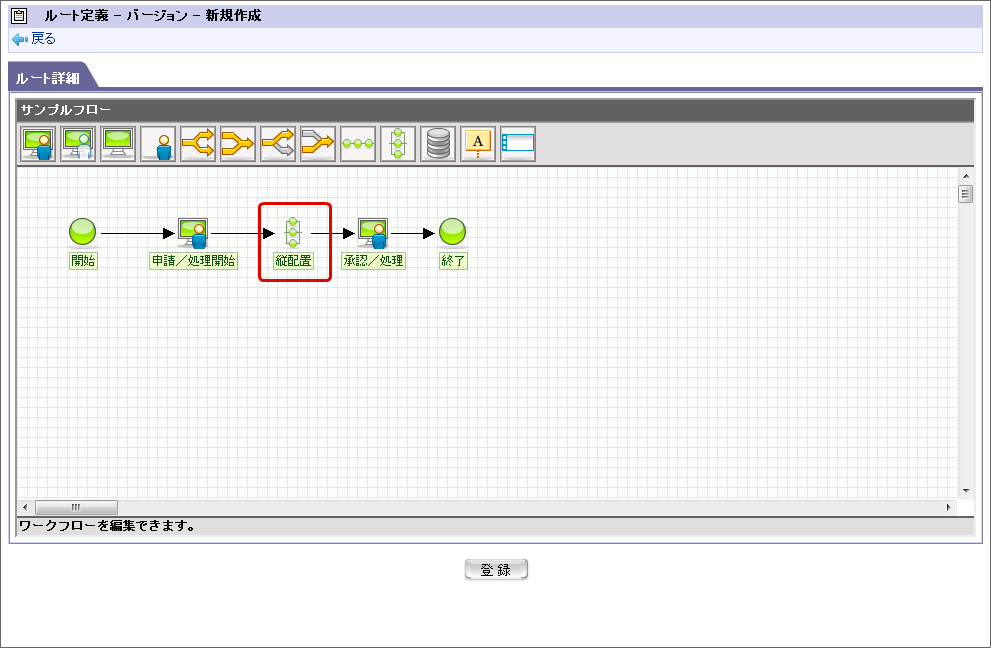

  1. IM-BIS で作成したルートに「縦配置(横配置)」を配置します。

    ../../_images/use_multi_instance_1.png

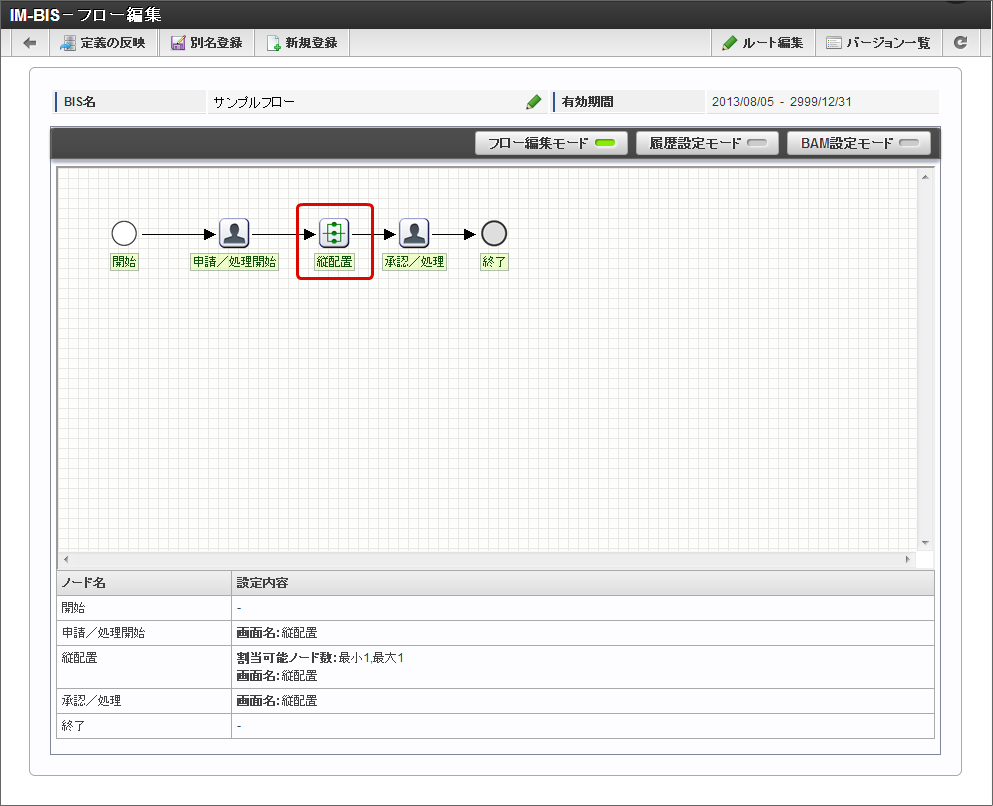

  2. 「縦配置(横配置)」の画面を設定し、 IM-BIS でのフロー編集作業を終了します。

    ../../_images/use_multi_instance_2.png
  3. 「サイトマップ」→「ワークフロー」→「ワークフロー管理者」→「マスタ定義」→「フロー定義」をクリックします。

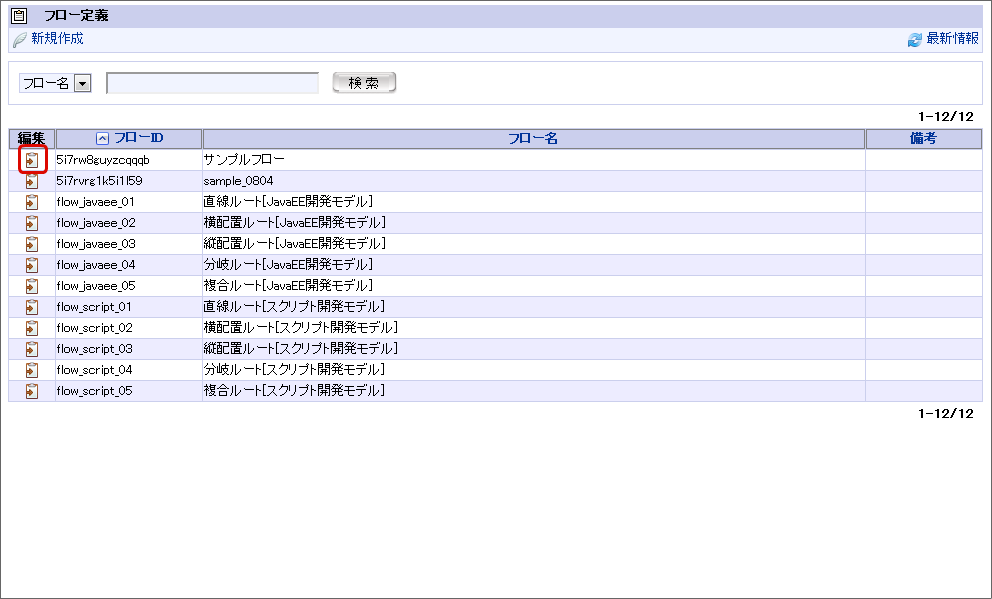

  4. 「縦配置(横配置)」を設定したフローの edit をクリックします。

    ../../_images/use_multi_instance_3.png

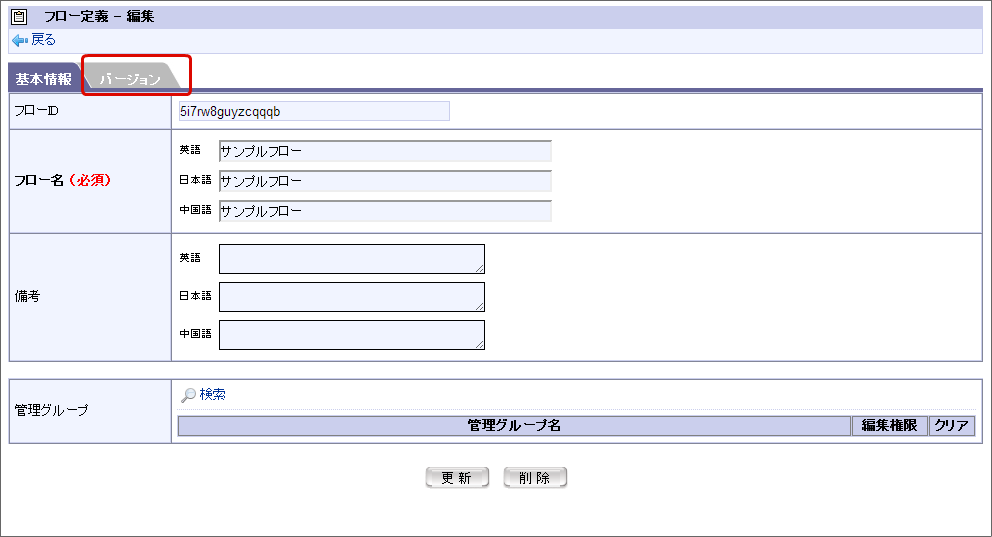

  5. 「バージョン」をクリックします。

    ../../_images/use_multi_instance_4.png

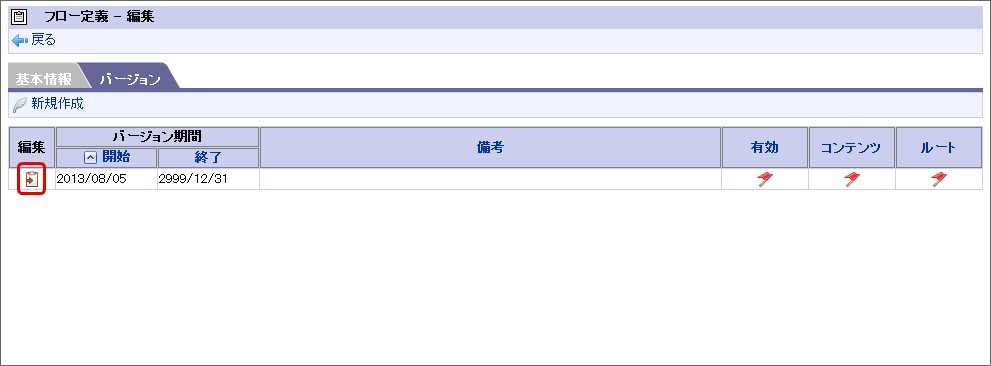

  6. edit をクリックします。

    ../../_images/use_multi_instance_5.png

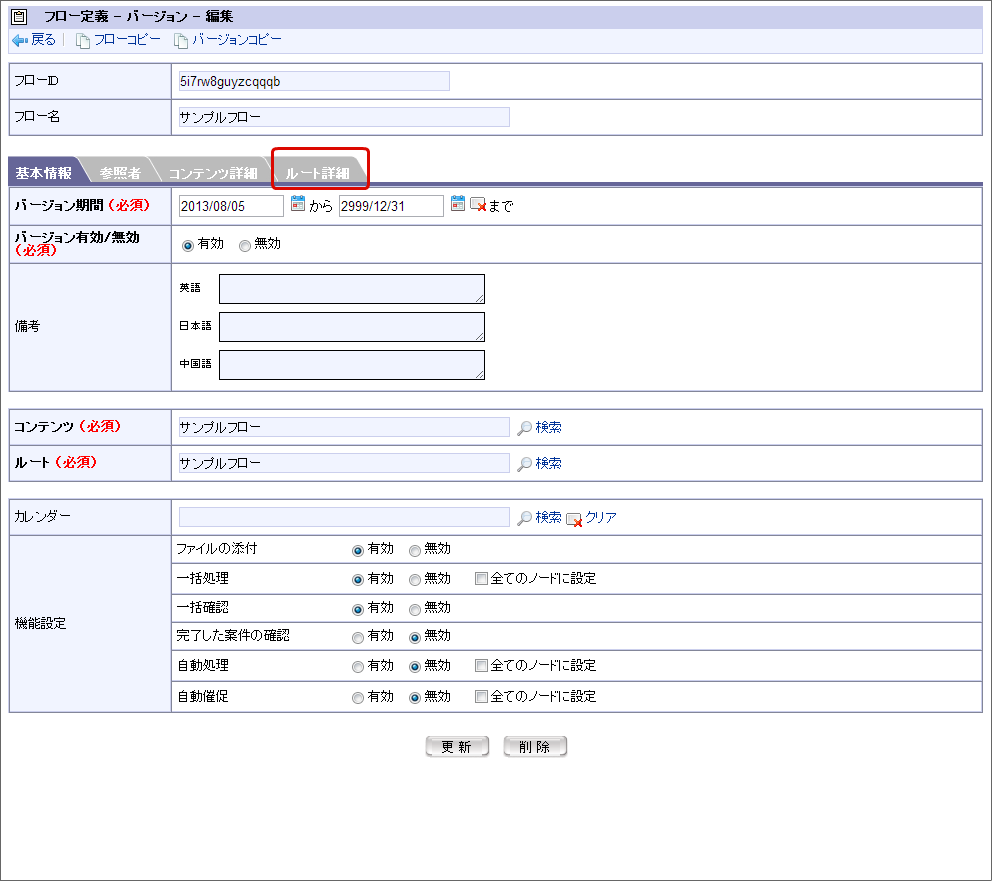

  7. 「ルート詳細」をクリックします。

    ../../_images/use_multi_instance_6.png

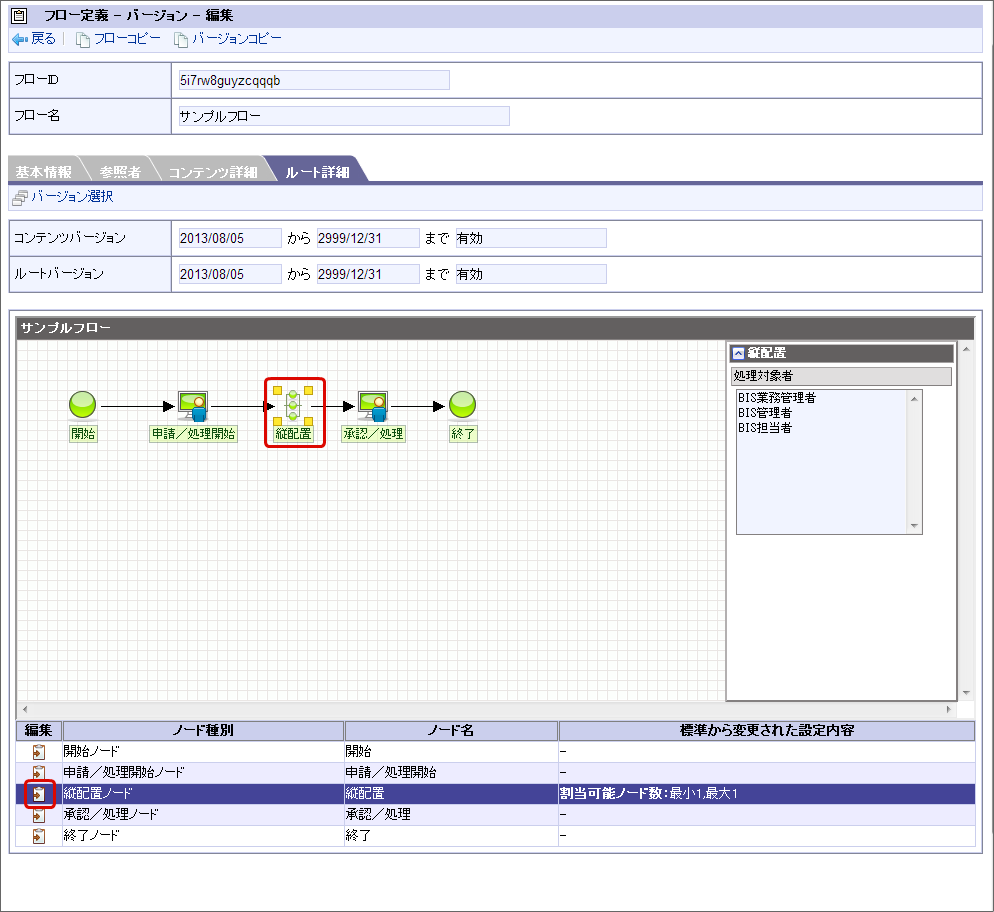

  8. 「縦配置(横配置)」を選択し、 edit をクリックします。

    ../../_images/use_multi_instance_7.png

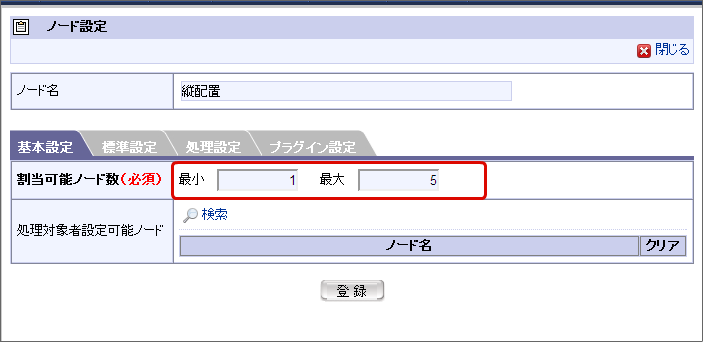

  9. 割当可能ノード数で「縦配置(横配置)」で設定されるノード数の範囲を指定します。

    ../../_images/use_multi_instance_8.png

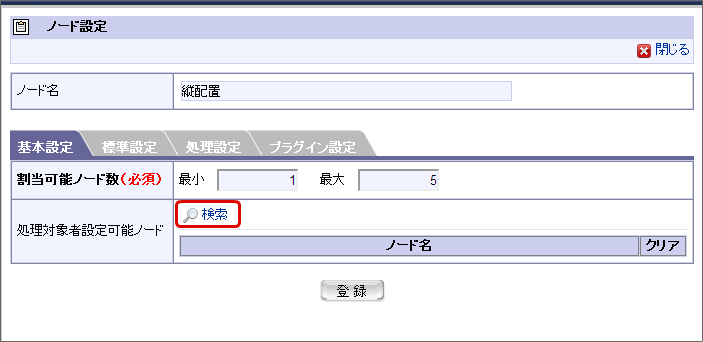

  10. 処理対象者設定可能ノードで「検索」をクリックします。

    ../../_images/use_multi_instance_9.png

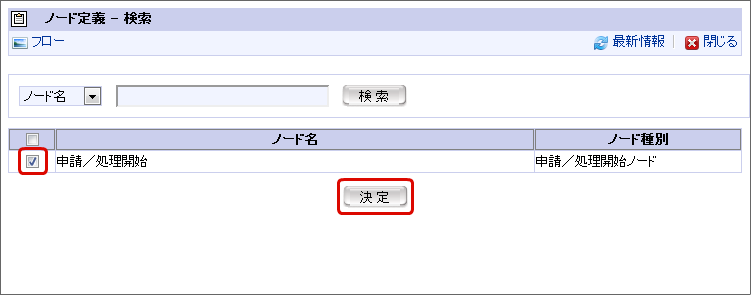

  11. 「縦配置(横配置)」のノード数、処理対象者を設定できるノードのチェックをオンにし、「決定」をクリックします。

    ../../_images/use_multi_instance_10.png

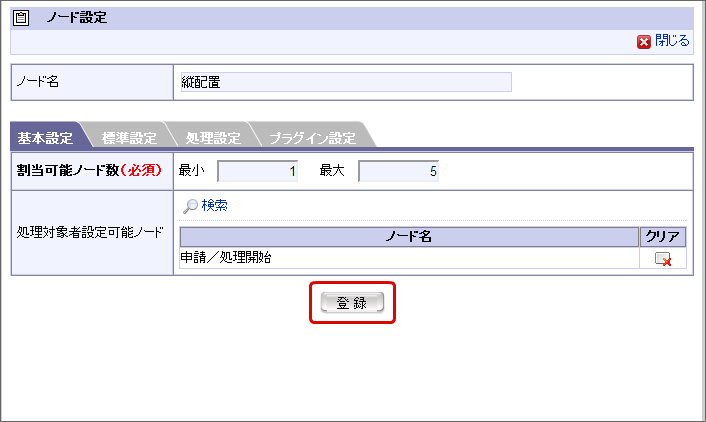

  12. 「登録」をクリックすると、「縦配置(横配置)」のノードの設定が保存されます。

    ../../_images/use_multi_instance_11.png

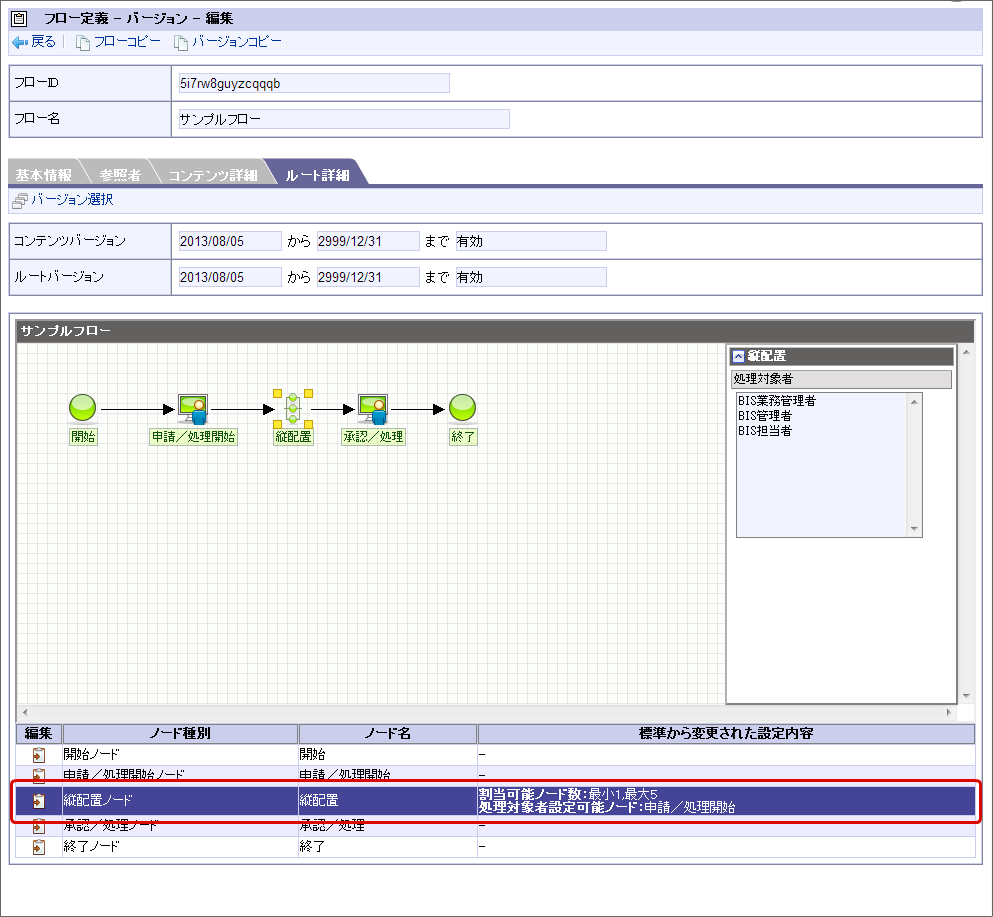

  13. 以上で、「縦配置(横配置)」のノードを設定することができました。

    ../../_images/use_multi_instance_12.png
