外部連携¶
外部連携一覧やデータマッパー（DM）などを利用して、フローへの外部連携を設定することができます。
Contents

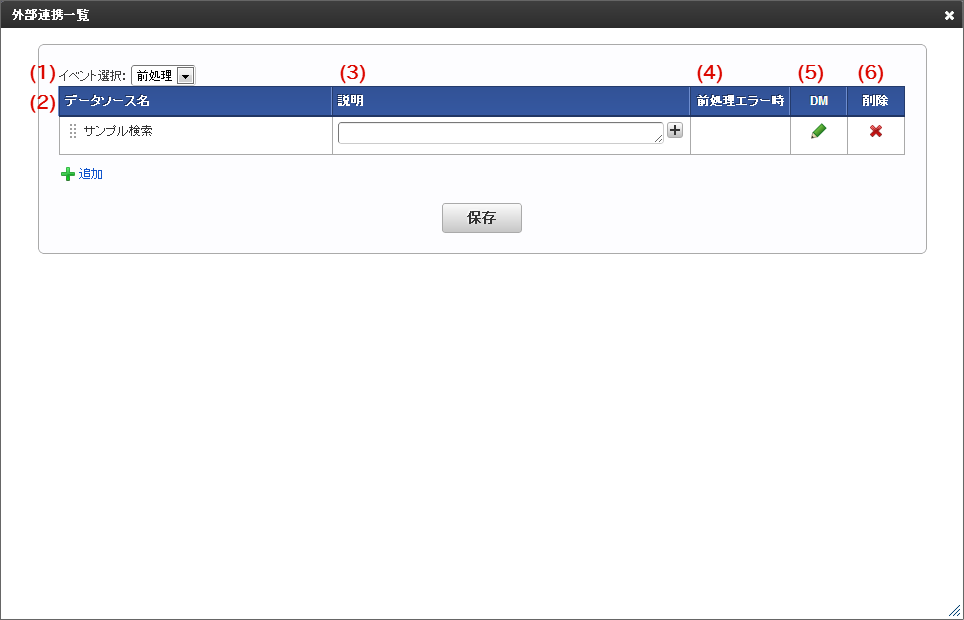

外部連携一覧（前処理／後処理）画面の機能と各部の説明¶
フロー編集画面で画面（フォーム）が設定されたノードを右クリックし、コンテキストメニューで「外部連携」-「外部連携一覧」をクリックすると表示することができる画面です。「外部連携一覧」（前処理／後処理）画面の内容は以下の通りです。
イベント選択
外部連携処理を選択しているタスク（ノード）の前処理、後処理のどのタイミングで実行するかを選択します。データソース名
設定しているWebサービス名を表示します。説明
外部連携の処理やマッピングについて設定の説明を入力します。前処理エラー時
2件以上の外部連携を登録しており、直前に実行する外部連携処理がエラーの時にどのように処理を行うかを設定します。
- 処理を続行する→直前の外部連携処理の結果に関係なく、処理を実行します。
- 処理を中止する→直前の外部連携処理の結果がエラーとなった場合、処理を中止します。
DM
「データマッパー」画面に遷移します。削除
アイコンをクリックすると、登録済みの外部連携設定を削除します。

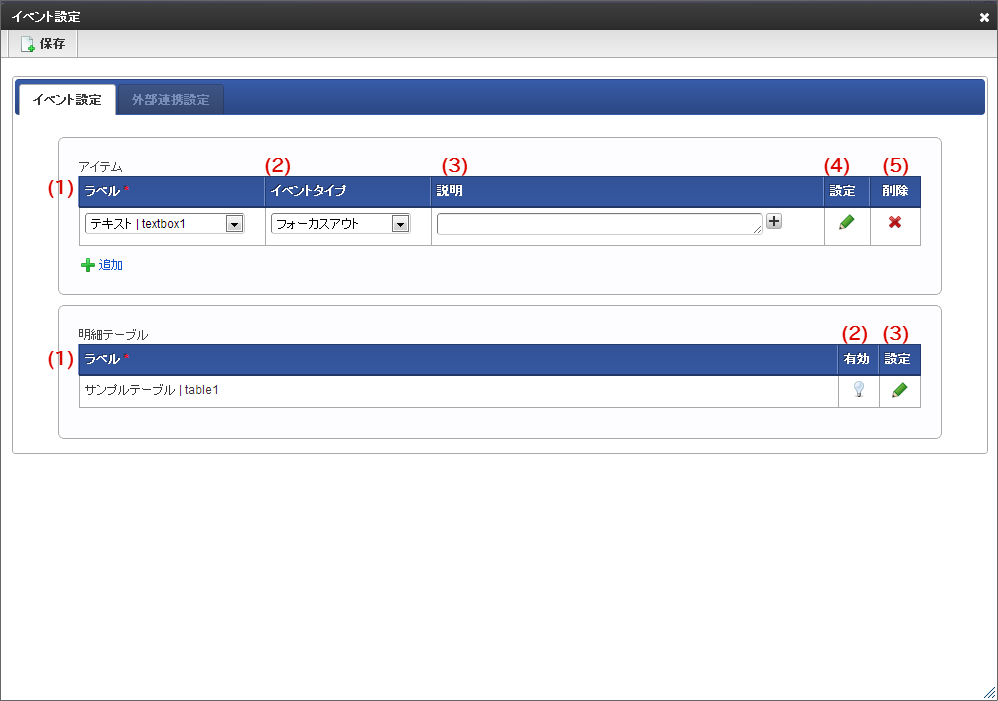

イベント設定画面の機能と各部の説明¶
フォーム(画面)に配置した画面アイテムへのアクションをトリガーとして外部連携を行うための設定画面です。フォーム・デザイナで「外部連携設定」をクリックすると表示されます。「イベント設定」画面の内容は以下の通りです。
- アイテム
明細テーブル以外の入力・選択系画面アイテムへのイベントによる外部連携処理のタイミングとなるイベント設定の一覧を表示します。
ラベル
対象の画面アイテムに設定しているラベル、フィールド識別IDを表示します。イベントタイプ
イベントタイプには以下の種類を選択できます。アイテムの種類によって使用できないものがあります。
イベントタイプ
説明
クリック
アイテムをクリックしたとき、処理を実行します。
入力値変更
アイテムの値を変更してフォーカスが外れた時に処理を実行します。
フォーカスイン
アイテムをマウスでクリックしたり、ユーザが［TAB］キーもしくは[Enter]キーを押してフォーカスを合わせたときに処理を実行します。
フォーカスアウト
他のアイテムをマウスでクリックしたり、ユーザが［TAB］キーもしくは[Enter]キーを押してフォーカスが外れたときに処理を実行します。
画面アイテムと選択できるイベントタイプ
画面アイテム
選択できるイベントタイプ
- 文字列
- 複数行字列
- 関数
- 一覧選択
- ユーザ選択
- 組織選択
- 組織・役職選択
- 日付
- 期間
- 入力値変更
- クリック
- フォーカス
- フォーカスアウト
- 数値
- フォーカス
- フォーカスアウト
- チェックボックス
- ラジオボタン
- リストボックス
- セレクトボックス
- 所属組織選択
- 入力値変更
説明
アイテムと選択したイベントタイプとして設定した内容の説明を入力します。設定
外部連携設定タブに遷移します。削除
アイコンをクリックすると、登録済みのイベント設定を削除します。
- 明細テーブル
明細テーブルの列へのイベントによる外部連携処理のタイミングとなるイベント設定の一覧を表示します。
ラベル
対象の明細テーブルに設定しているラベル、テーブル識別IDを表示します。有効
対象の明細テーブルに外部連携が設定済みであることを表示します。対象の明細テーブルに外部連携が設定されていないことを表示します。設定
「明細テーブル イベント設定」に遷移します。

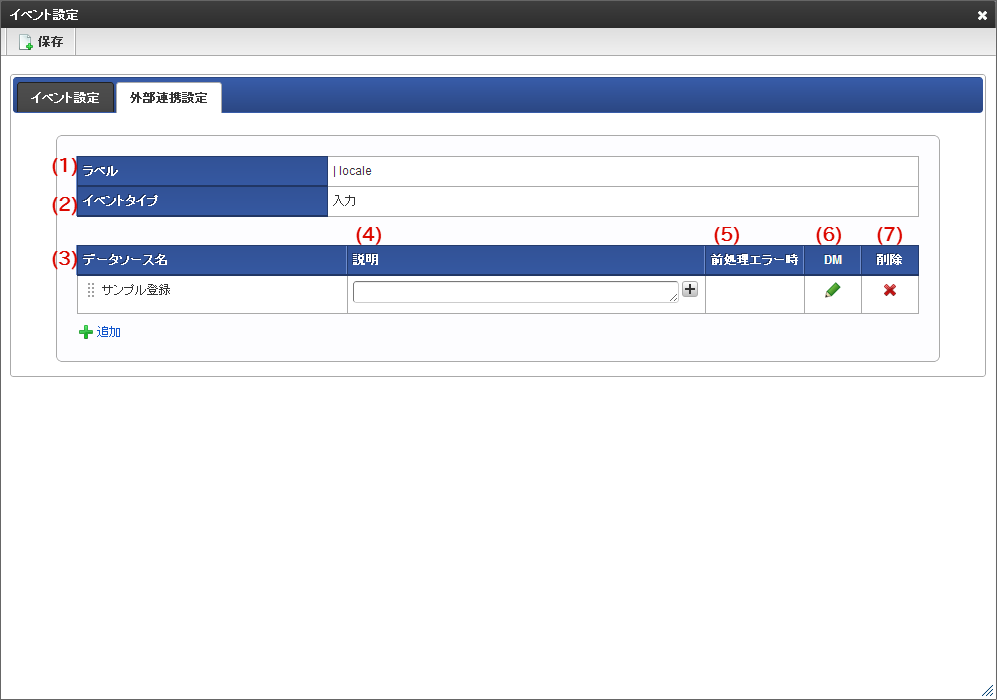

外部連携設定画面（アイテム）の機能と各部の説明¶
イベント設定画面で選択したアイテムとイベントタイプで実行する外部連携を設定するための画面です。「外部連携設定」画面の内容は以下の通りです。
ラベル
外部連携処理のタイミングとなる画面アイテムのラベル、フィールド識別IDを表示します。イベントタイプ
外部連携処理のタイミングとなる画面アイテムのイベントタイプを表示します。データソース名
設定しているWebサービス名を表示します。説明
データソース定義としてWebサービスに登録した説明の内容を表示します。前処理エラー時
2件以上の外部連携を登録している場合に、直前に実行する外部連携処理がエラーの時に処理を続行する（次の処理を実行する）か、処理を中止するかを設定します。DM
アイコンをクリックすると、外部連携設定（データマッパー）の画面に遷移します。削除
アイコンをクリックすると、登録済みの外部連携設定を削除します。

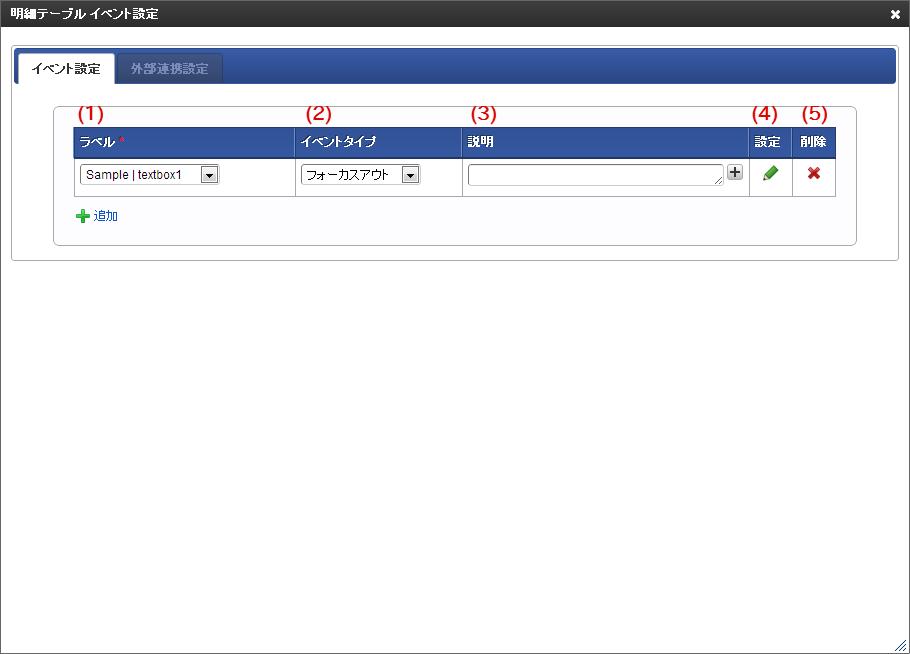

明細テーブル イベント設定画面の機能と各部の説明¶
フォーム(画面)に配置した画面アイテム「明細テーブル」の列へのアクションをトリガーとして外部連携を行うための設定画面です。「明細テーブル イベント設定」画面の内容は以下の通りです。
ラベル
外部連携処理のタイミングとなる明細テーブルの列のラベル、フィールド識別IDを表示します。イベントタイプ
外部連携処理のタイミングとなる明細テーブルの列のイベントタイプを表示します。説明
外部連携設定の説明の内容を表示します。設定
外部連携設定タブに遷移します。削除
アイコンをクリックすると、登録済みの外部連携設定を削除します。

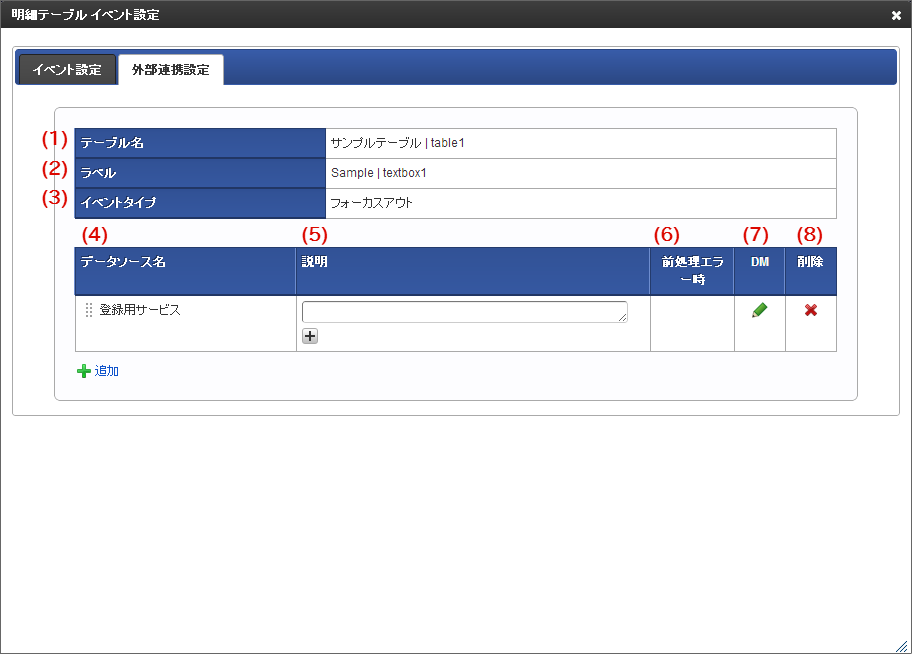

外部連携設定画面（明細テーブル）の機能と各部の説明¶
「外部連携設定」画面の内容は以下の通りです。
テーブル名
明細テーブルのラベル、テーブル識別IDを表示します。ラベル
外部連携処理のタイミングとなる明細テーブルの列のラベル、フィールド識別IDを表示します。イベントタイプ
外部連携処理のタイミングとなる明細テーブルの列のイベントタイプを表示します。データソース名
設定しているWebサービス名を表示します。説明
データソース定義としてWebサービスに登録した説明の内容を表示します。前処理エラー時
2件以上の外部連携を登録している場合に、直前に実行する外部連携処理がエラーの時に処理を続行する（次の処理を実行する）か、処理を中止するかを設定します。DM
アイコンをクリックすると、外部連携設定（データマッパー）の画面に遷移します。削除
アイコンをクリックすると、登録済みの外部連携設定を削除します。

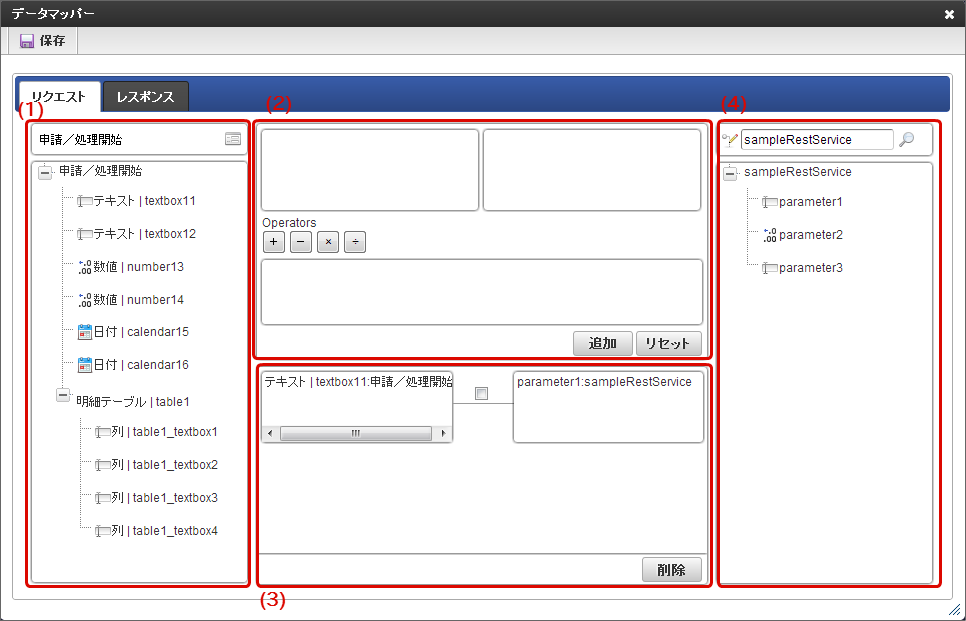

データマッパー画面の機能と各部の説明¶
外部連携を行う際に、データマッパーを利用して、Webサービスの項目とフォーム(画面)の項目のマッピングをすることができます。「データマッパー」画面の内容は以下の通りです。
フォームフィールドエリア
作業エリア
マッピングエリア
外部連携フィールドエリア
データマッパー画面の各エリアの説明¶
| エリア | エリアの各部の説明 |
|---|---|

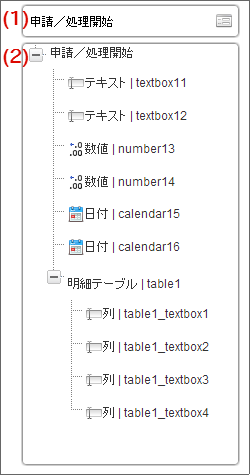

フォームフィールドエリア
|
|
|

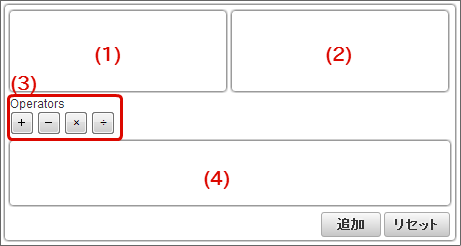

作業エリア
|
|

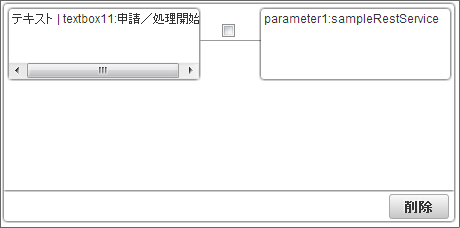

マッピングエリア
|

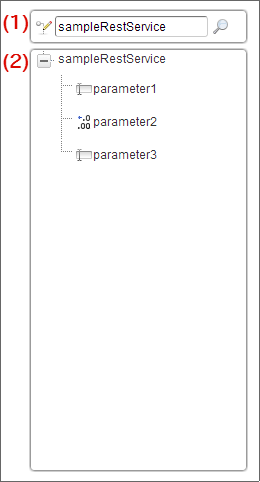

外部連携フィールドエリア
|
