特殊なタスク（ノード）の画面設定¶

IM-BIS で作成したルートに特殊なノードを利用している場合には、BISシステム管理者にて表示する画面を設定する必要があります。

Contents

BISシステム管理者が表示する画面を設定する必要があるケース
特殊なノードで表示する画面に申請／処理開始、承認／処理の画面を設定する
特殊なノードで表示する画面に別の画面を設定する

BISシステム管理者が表示する画面を設定する必要があるケース ¶

IM-BIS のルートで、下記の条件に合致する場合には、BISシステム管理者にて表示する画面を設定します。

設定を行わない場合、表示される画面のレイアウトが崩れる場合があります。

下記の種類のノードを利用しており、申請／処理開始と承認／処理で「共有」を行っていない

確認

動的承認

システム

横配置

縦配置

テンプレート置換

注意

特殊なノードに対する画面設定を行ったフローに対しては、 IM-BIS のフロー編集で「共有」など画面に関する変更を行わないようにしてください。

画面の設定後に IM-BIS から変更を行った場合、正しく動作しない可能性があります。

コラム

特殊なノードで表示する画面はノードの種類単位で設定することはできません。

この項で記載している手順を行って設定した画面は、フローで使用されている上記の種類のノードに対して一括で設定されます。

また、特殊なノード以外には、一覧表示で「詳細」をクリックした場合に表示される画面となります。

コラム

フローで「共有」を設定している場合には、上記の特殊なノードを実行した際に共有している画面（フォーム）が表示されます。

特殊なノードで表示する画面に申請／処理開始、承認／処理の画面を設定する ¶

IM-BIS のフロー編集からフォームを設定できないノードに申請／処理開始、承認／処理に設定した画面を設定するには、以下の手順で行います。

「サイトマップ」→「IM-BIS」→「システム管理者」→「IM-BIS作成」→「IM-BIS」をクリックします。

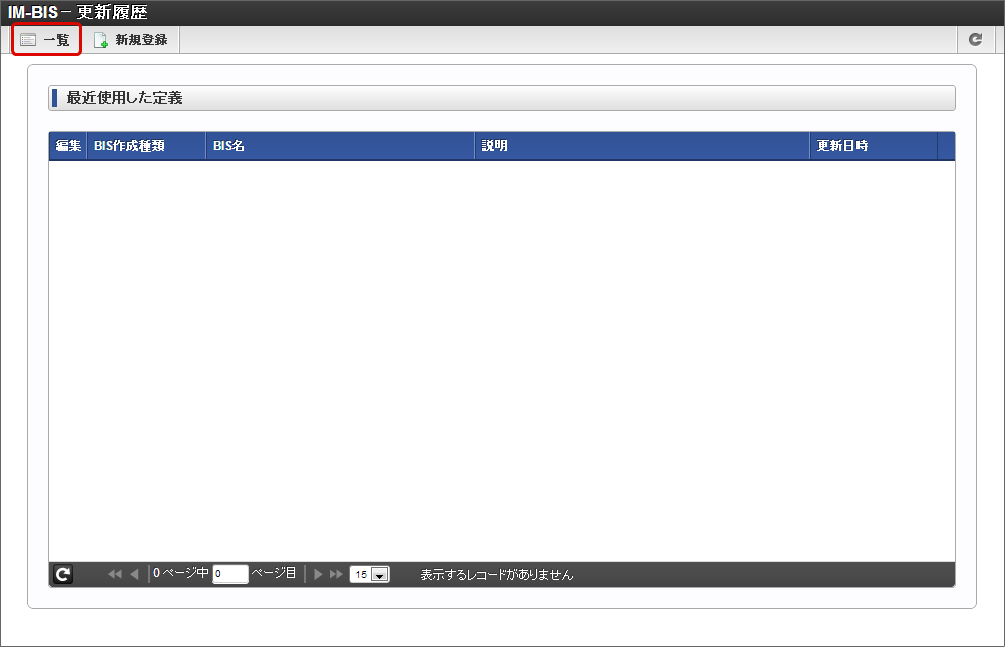

「IM-BIS－更新履歴」画面が表示されますので、「一覧」をクリックします。

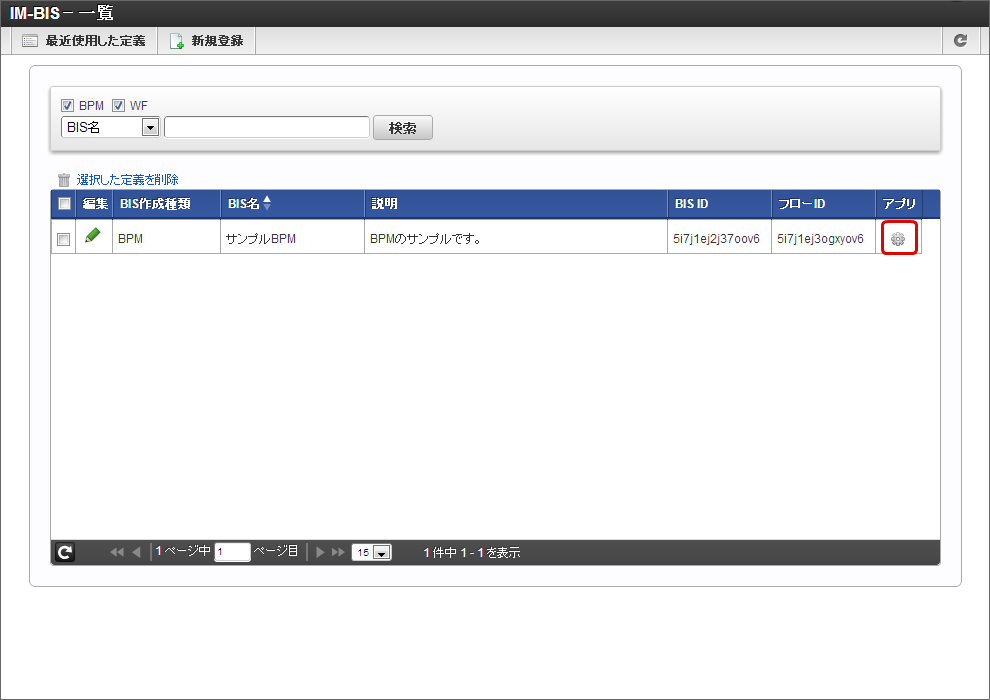

対象のフロー（BIS定義）のをクリックします。

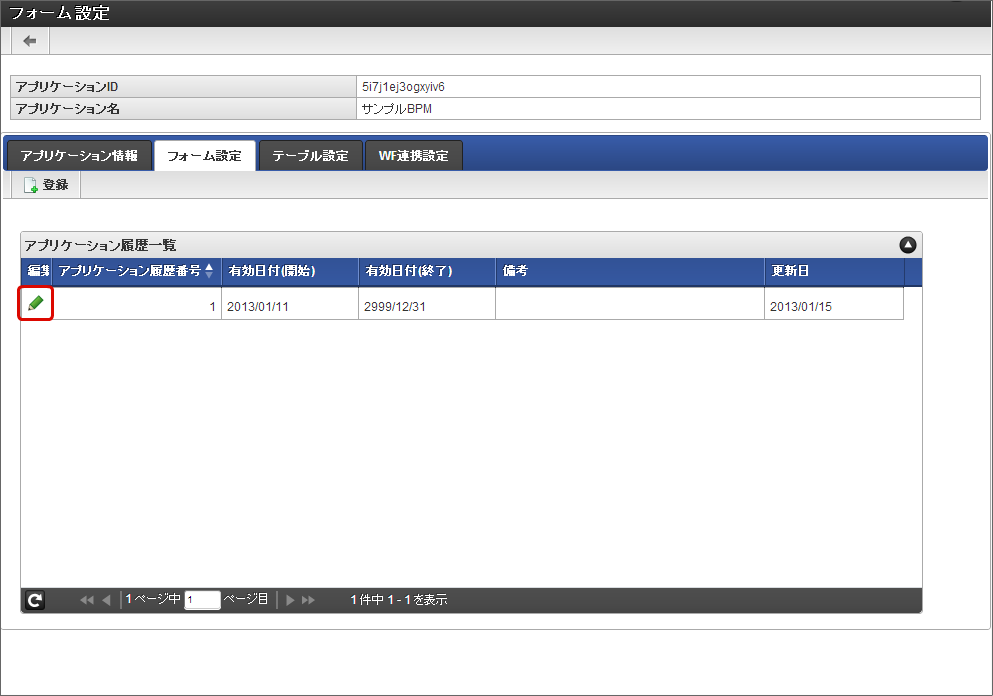

フォーム設定で「アプリケーション履歴一覧」のをクリックします。

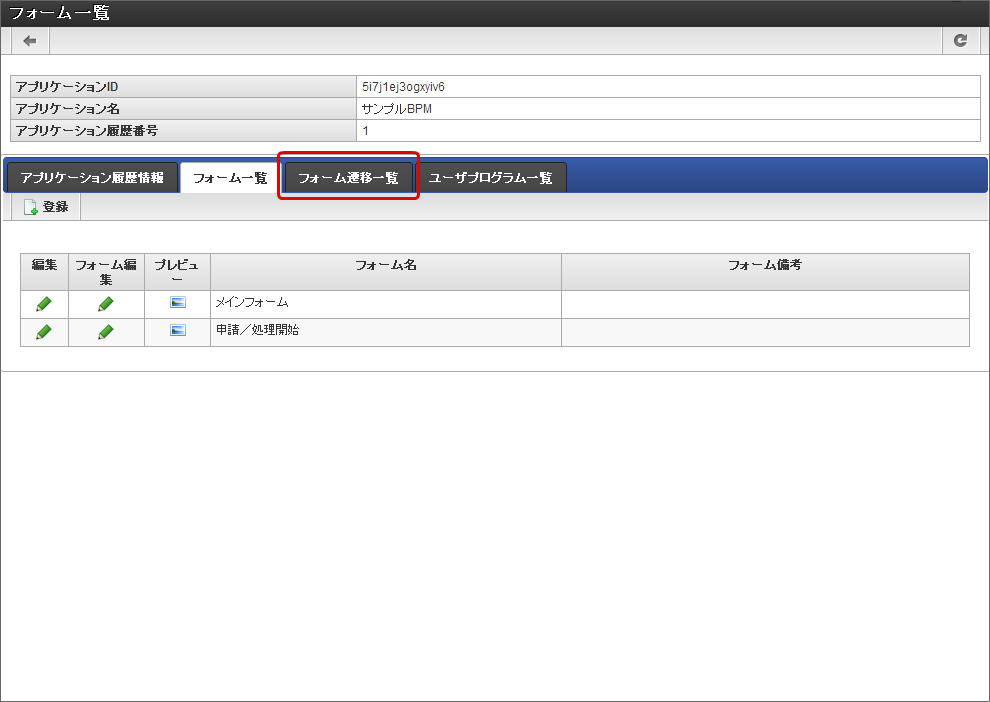

「フォーム遷移一覧」をクリックします。

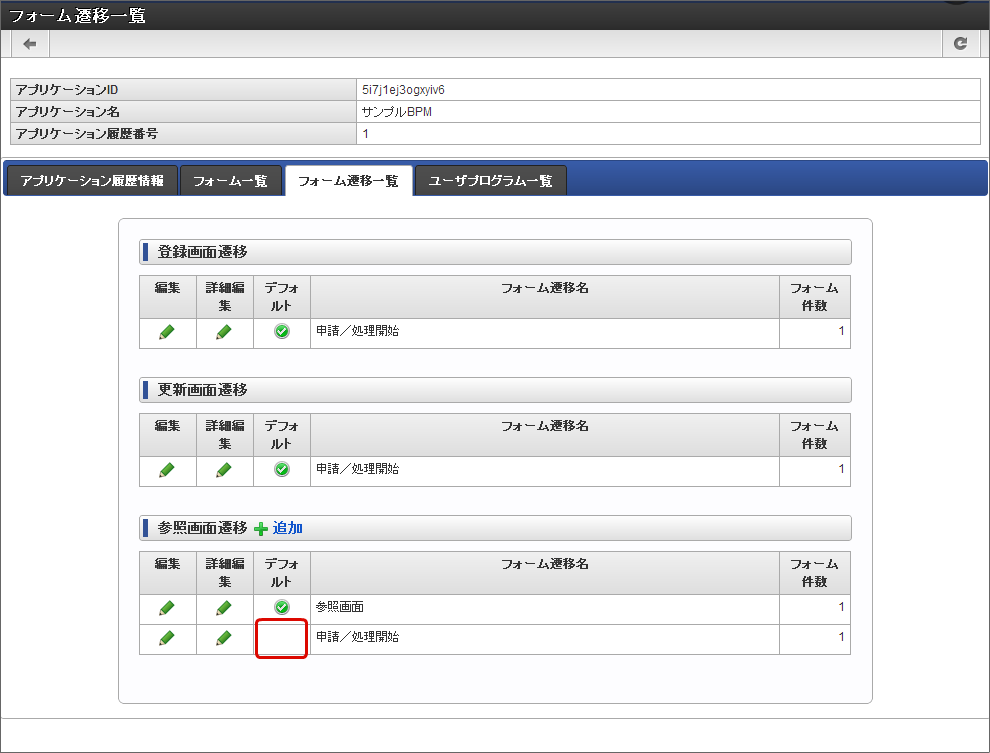

「フォーム遷移一覧」の「参照画面遷移」で対象のノードの「デフォルト」をクリックします。

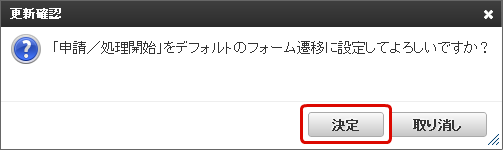

確認メッセージで「決定」をクリックしたら設定完了です。

特殊なノードで表示する画面に別の画面を設定する ¶

IM-BIS のフロー編集からフォームを設定できないノードに他のノードと異なる画面を設定するには、以下の手順で行います。

「サイトマップ」→「IM-BIS」→「システム管理者」→「IM-BIS作成」→「IM-BIS」をクリックします。

「IM-BIS－更新履歴」画面が表示されますので、「一覧」をクリックします。

対象のフロー（BIS定義）のをクリックします。

フォーム設定で「アプリケーション履歴一覧」のをクリックします。

「登録」をクリックします。

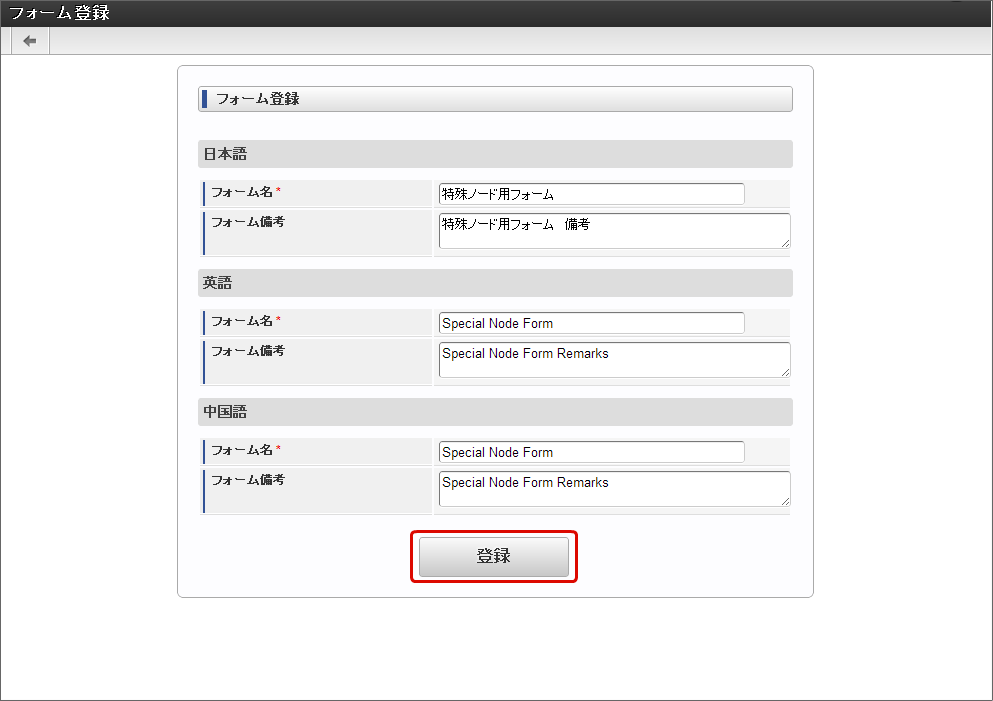

フォーム名を入力し、「登録」をクリックします。

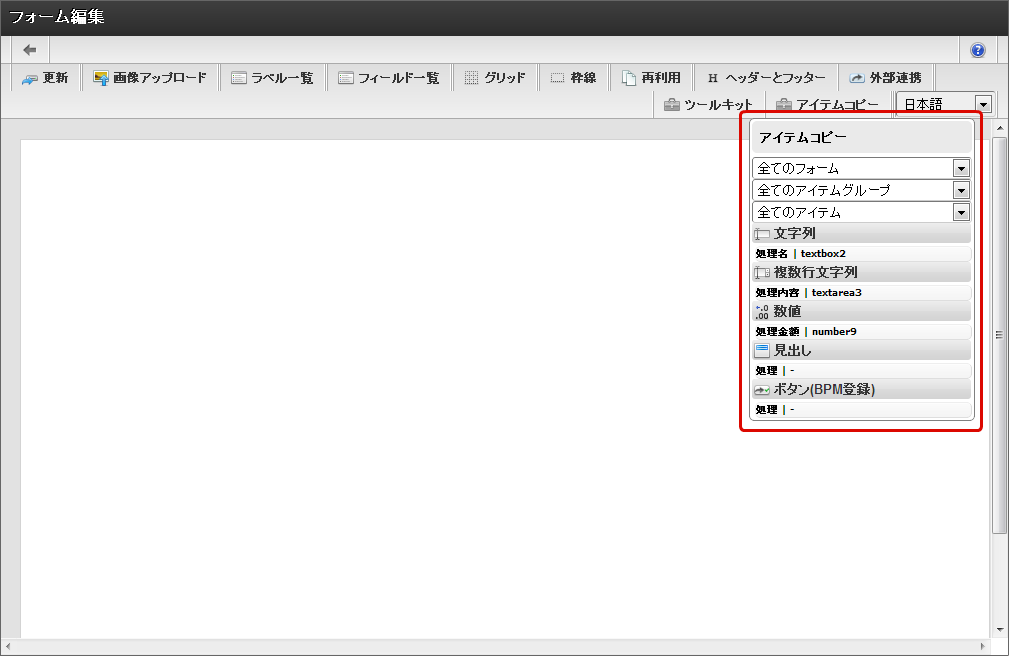

アイテムコピーをクリックします。

フォームで表示したいアイテムをコピーします。

コラム

特殊なノードで入力・選択系の画面アイテム（文字列、日付など）を利用する場合は、同じフロー内の「申請／処理開始」、「承認／処理」の画面に配置されており、「フィールド値DB登録」が有効となっている必要があります。

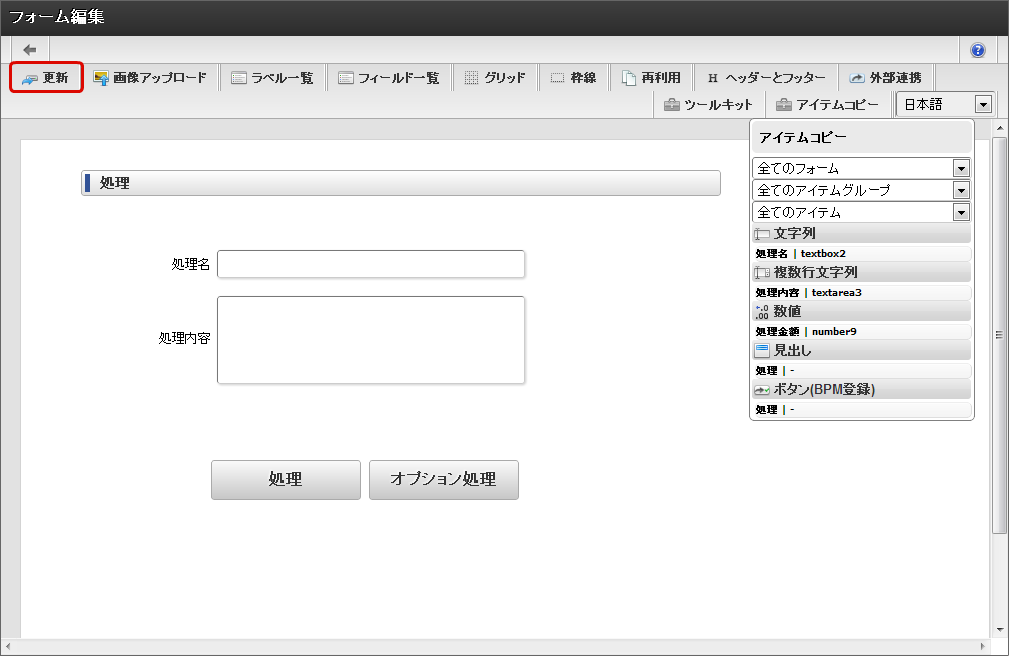

アイテムを配置したら「更新」をクリックします。

「フォーム遷移一覧」をクリックします。

「フォーム遷移一覧」の「参照画面遷移」でフォーム遷移名が「参照画面」の「デフォルト」が設定されていることを確認し、「詳細編集」をクリックします。

フォーム名に「メインフォーム」が設定されていますので、「削除」をクリックします。

「追加」をクリックします。

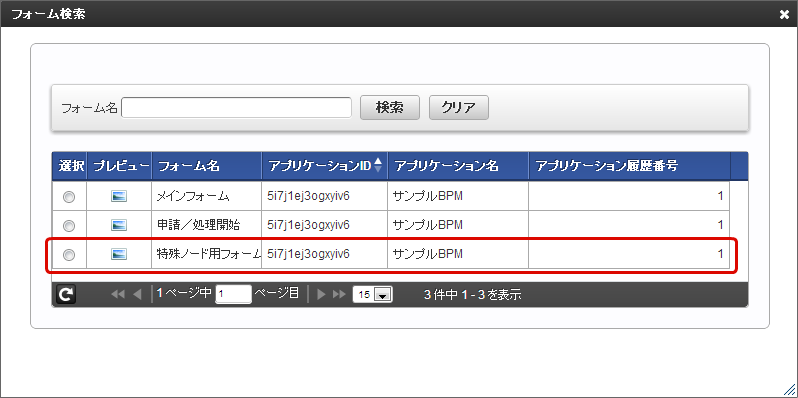

先の手順で作成したフォームを選択します。

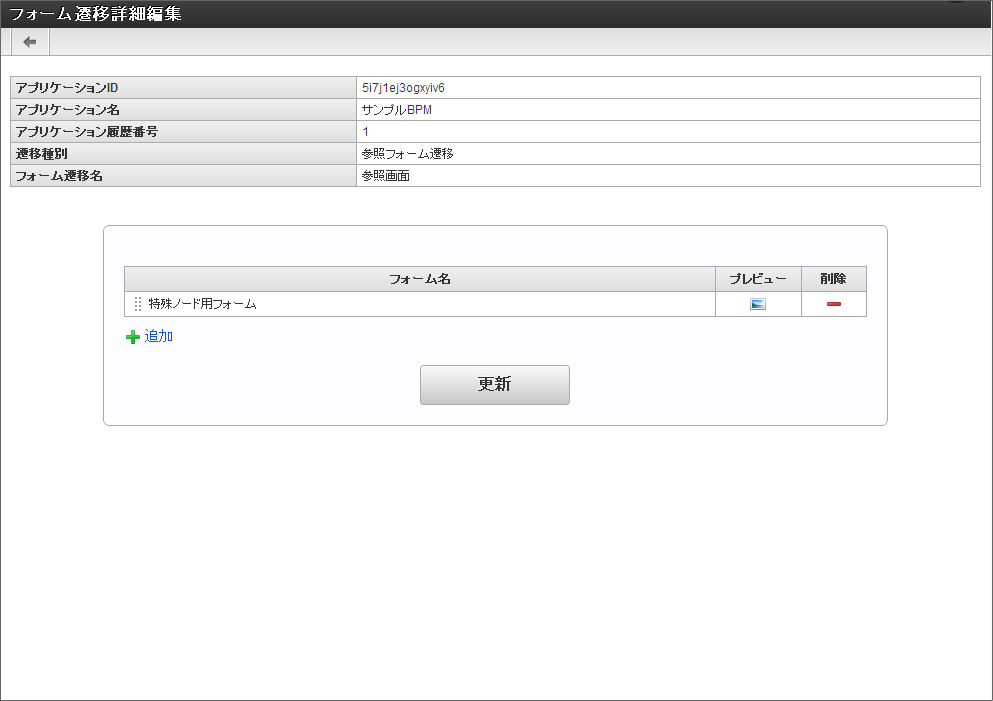

「更新」をクリックします。

これで、特殊なノード用に表示する画面が設定できました。
