IM-BPM for Accel Platform ユーザ操作ガイド 第11版 2020-04-01

4.6. プロセスインスタンスを参照する

プロセスインスタンスの関係者であるユーザは、プロセスインスタンスを参照できます。
「プロセスインスタンス参照」画面を表示するには「IM-BPM プロセス参照ユーザ」ロールが付与されている必要があります。

コラム

以下のいずれかに該当するユーザは、プロセスインスタンスの関係者です。
  • 担当者 : ユーザタスクの担当になったユーザ
  • 処理対象ユーザ : ユーザタスクの処理対象ユーザ、または、処理対象グループに所属するユーザ
  • 開始者 : プロセスインスタンスを開始させたユーザ
  • 参加者 : 担当者/処理対象ユーザに一度でもなったユーザ、または、任意で追加されたユーザ

4.6.1. プロセスインスタンス参照

自分が関係しているプロセスインスタンスを参照します。
「サイトマップ」→「BPM」→「タスク一覧」画面の、「 process-detail 」をクリックします。
※ 「処理済一覧」へ遷移しても同様の操作ができます。

コラム

参照画面への遷移の方法は「グループタスクを操作する」を参照してください。
../../../_images/process_reference_01.png
図:プロセス参照

項目名 説明
ドキュメント プロセス定義および、全アクティビティのドキュメントを表示します。
関係者一覧
プロセスインスタンスに関係しているユーザ、グループを確認します。
詳細は「関係者/関係グループ一覧」を参照してください。
タスクの追加
オプショナルタスク/アドホックタスクを使用している定義は、ここからタスクを追加できます。
詳細は「タスク追加」を参照してください。
プロセス定義ID プロセス定義IDが表示されます。システムで払い出されたIDです。
プロセス定義名 プロセス定義名が表示されます。
プロセス定義キー プロセス定義キーが表示されます。
バージョン バージョンが表示されます。
カテゴリ カテゴリが表示されます。
業務キー 業務キーが表示されます。
プロセスインスタンスID プロセスインスタンスIDが表示されます。システムで払い出されたIDです。
開始ユーザ プロセスを開始したユーザが表示されます。
開始日時~完了日時 開始日時~完了日時が表示されます。
ステータス
ステータスが表示されます。
実行中、障害中、完了
プロセス図とタイムラインを拡大表示 プロセス図とタイムラインが別画面で拡大表示され開かれます。
プロセス図
プロセス図が表示されます。
コンテナが実行中の場合 runtime が表示されます。
アクティビティが障害中の場合 failure が表示されます。
home を押下すると、ホーム(初期表示位置)に移動します。
minus を押下すると、プロセス図が縮小されます。
plus を押下すると、プロセス図が拡大されます。
テキストボックスに任意の数値を入力すると、その表示の大きさに変更されます。
表示倍率の最小値は20%、最大値は250%です。
タイムライン
プロセスインスタンスの履歴を時系列で表示します。
詳細は「個人タスクを操作する」- 「処理の履歴を確認する」を参照してください。
../../../_images/process_reference_02.png

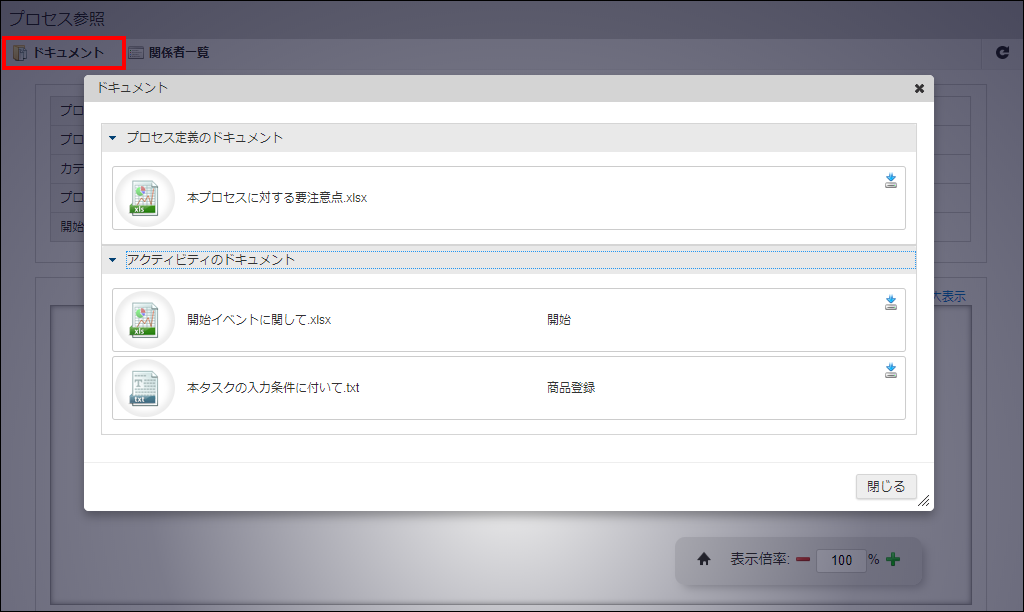

図:ドキュメント

コラム

ドキュメントの設定については、「IM-BPM プロセスデザイナ 操作ガイド」 - 「関連ドキュメント」を参照してください。

4.6.2. 関係者/関係グループ一覧

プロセスインスタンスに関係しているユーザ、グループを確認します。

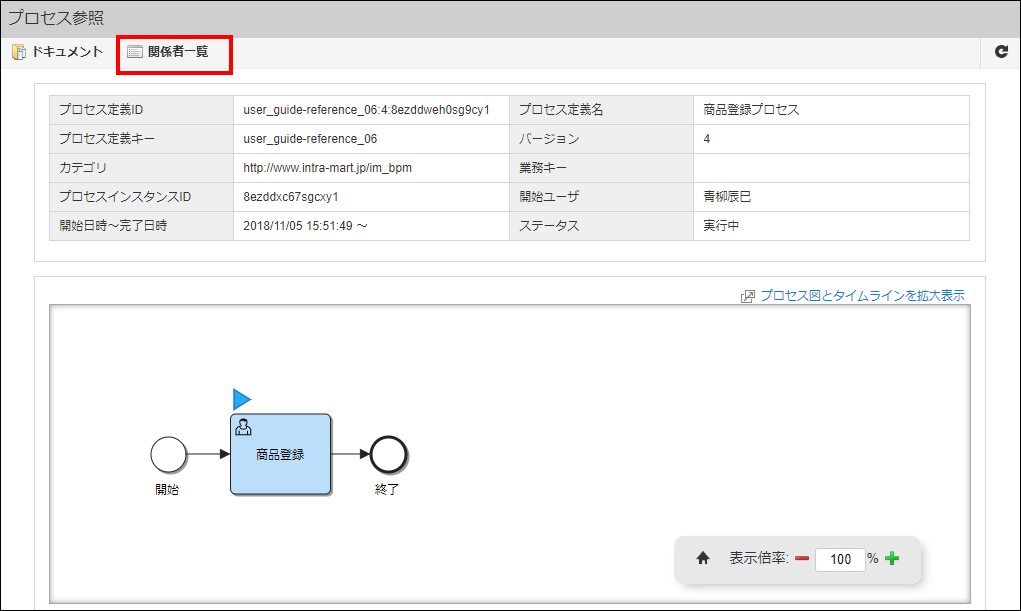

「関係者一覧」ボタンをクリックします。
../../../_images/process_reference_03.png
図:プロセス参照

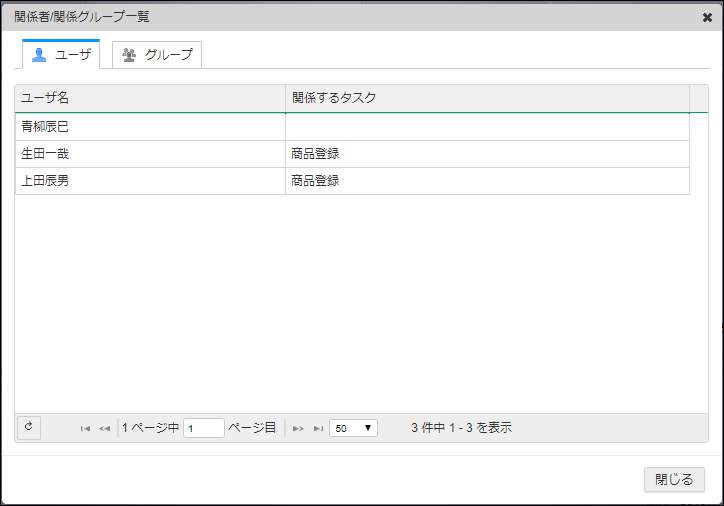

  • ユーザ
    関係者を確認できます。
    ../../../_images/process_reference_04.png
    図:関係者/関係グループ一覧 - ユーザ
  • グループ
    関係しているグループを確認できます。
    グループ名をクリックすることで、グループに所属するユーザを確認できます。
    ../../../_images/process_reference_05.png
    図:関係者/関係グループ一覧 - グループ

4.6.3. タスク追加

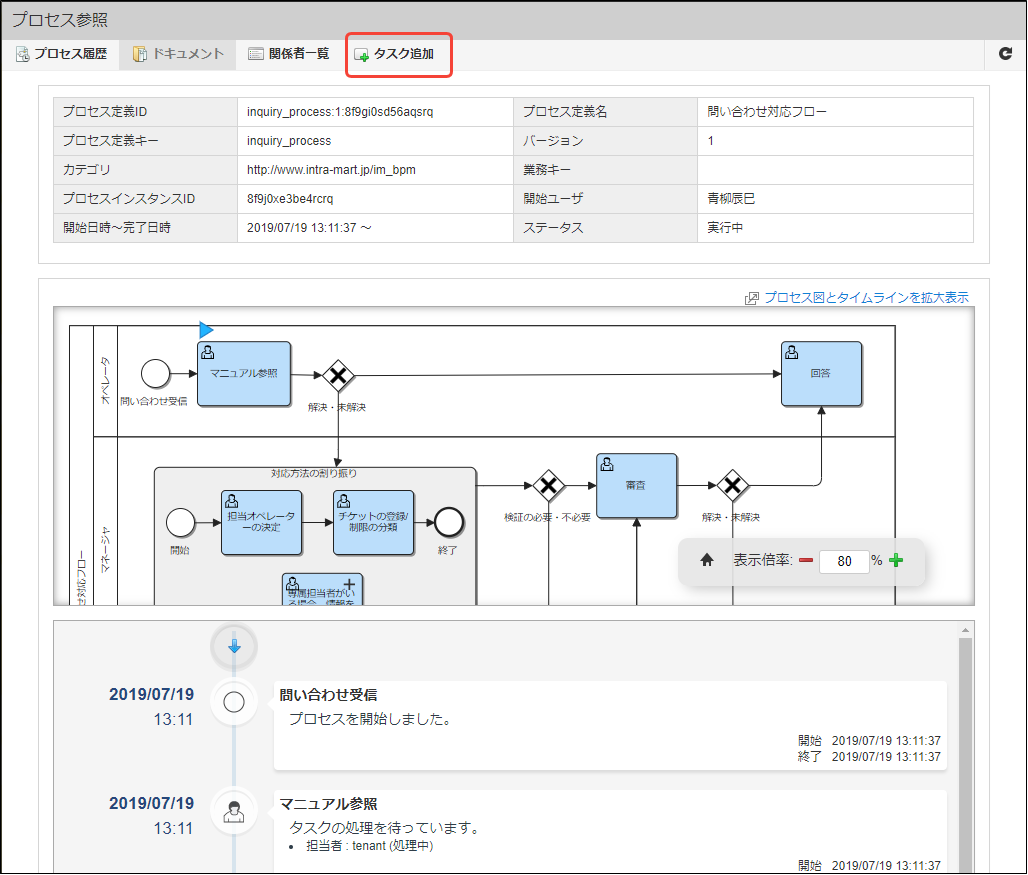

「オプショナルタスク」、または、「アドホックタスク」を使用している定義は、「タスク追加」画面が表示されます。
タスクの追加手順は「プロセスインスタンスにタスクを追加する」を参照してください。
../../../_images/process_reference_06.png
図:プロセス参照
